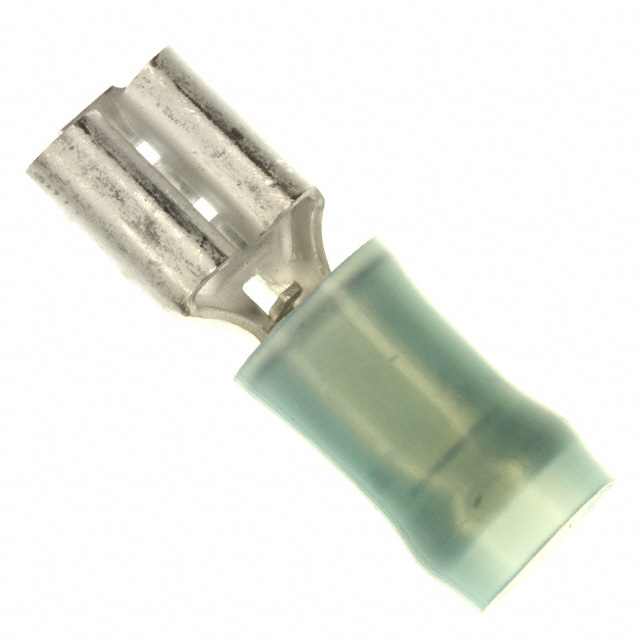

640913-1

厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip FASTON 快接端子插座快速断开
供应商型号: 3392342
供应商: 海外现货
标准整包数: 10

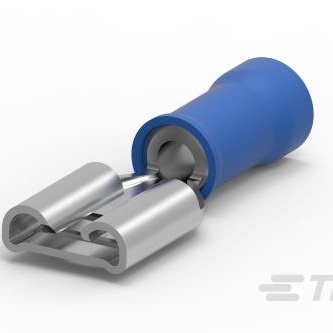

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 640913-1

640913-1概述


    产品简介


    PIDG FASTON 接收端快速分离连接器 是一种适用于16至14 AWG(美国线规)电线尺寸的高可靠性电子连接器。这种连接器广泛应用于各种电气设备和系统中,如工业控制、汽车电子、通信设备和家电等。它们的主要功能是提供可靠且易于安装的电线连接,确保电路的稳定性和安全性。

    技术参数


    - 电线尺寸: 16-14 AWG,对应的电线截面积为1.04 - 2.62 mm²,或2050 - 5180 CMA。
    - 接触类型: 接收端快速分离连接器。
    - 端子宽度: 5.21 mm [0.205 in]。
    - 接触材料: 黄铜镀锡。
    - 绝缘材料: 尼龙。
    - 端子厚度: 0.51 mm [0.02 in]。
    - 终端方向: 直角。
    - 终端压接类型: 压缩式。
    - 压接桶类型: 封闭式。
    - 最大电压: 300 V。
    - 工作温度范围: 105°C [221°F]。
    - 尺寸: 终端厚度 0.41 mm [0.016 in];产品长度 20.36 mm [0.8 in]。
    - 兼容绝缘直径范围: 4.32 mm [0.17 in]。
    - 包装数量: 1000个/包。
    - 包装方式: 散装。
    - 颜色: 蓝色。

    产品特点和优势


    1. 可靠的电线连接: 采用高品质黄铜材料和尼龙绝缘材料,保证长期使用的可靠性和稳定性。
    2. 易于安装: 快速分离设计使得安装和拆卸非常便捷,减少维护时间和成本。
    3. 多种规格: 支持16-14 AWG电线尺寸,满足不同应用需求。
    4. 符合行业标准: 符合RoHS、REACH和ELV指令,确保环保和安全。

    应用案例和使用建议


    该接收端快速分离连接器广泛应用于工业控制和汽车电子等领域。例如,在工业控制系统中,这些连接器可用于传感器和执行器之间的连接,确保系统稳定运行。在汽车电子中,它们可以用于电池和其他高压系统的连接,提高系统的整体可靠性和安全性。
    使用建议:
    - 在安装时,确保电线绝缘层正确固定在绝缘支持物上,以防止松动或短路。
    - 定期检查连接器的接触状态,确保接触良好。
    - 在极端环境下使用时,建议增加防护措施,以延长连接器的使用寿命。

    兼容性和支持


    该产品与大多数常见的电线和电缆兼容,可适用于多种标准。技术支持方面,用户可以通过电话+1 800 522 6752获取帮助,也可以访问制造商的官方网站获取更多资源和技术文档。

    常见问题与解决方案


    1. 问题: 连接器无法正确压接电线。
    - 解决方案: 检查压接工具是否正确设置,并确保电线绝缘层正确插入连接器内。

    2. 问题: 连接器在高温环境下出现故障。
    - 解决方案: 确保所选连接器的工作温度范围适合应用环境,并定期进行检查和维护。

    3. 问题: 连接器容易脱落。
    - 解决方案: 确保安装过程中锁定机构正确操作,并选择合适的电线绝缘直径。

    总结和推荐


    综上所述,PIDG FASTON 接收端快速分离连接器 是一款高性能、可靠且易于安装的连接器。它在工业控制和汽车电子等领域的广泛应用证明了其卓越的品质和竞争力。因此,强烈推荐使用该产品,特别是在需要高可靠性连接的应用场景中。
    通过本文对PIDG FASTON 接收端快速分离连接器的技术参数、特点、应用案例和使用建议进行了全面介绍,相信读者对其有了更深入的理解,并能够在实际应用中发挥其最大的价值。

640913-1参数

参数
长*宽*高 20.32mm*6.35mm*6.35mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

640913-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

640913-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 640913-1 640913-1数据手册

640913-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
