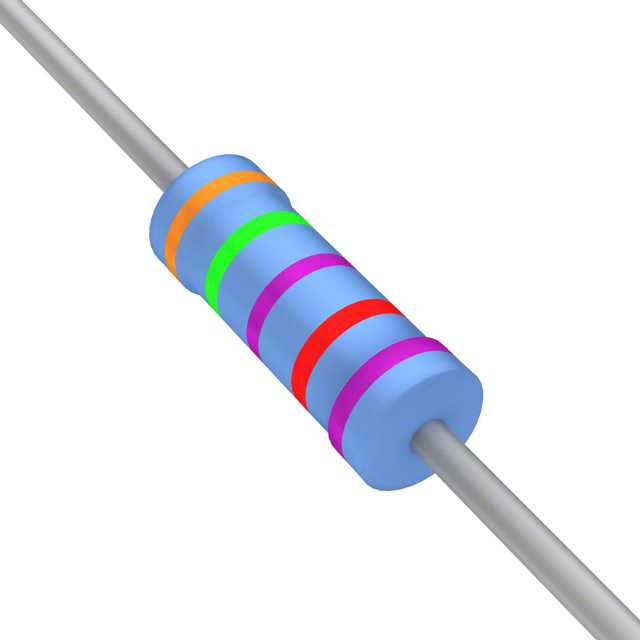

1676914-5

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 35.7KΩ ±0.1% 250mW ±15ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: Q-1676914-5
供应商: 期货订购
标准整包数: 2000
TE CONNECTIVITY 通孔电阻 1676914-5

1676914-5概述

    # Precision Metal Film Fixed Resistors Type R Series

    产品简介


    Precision Metal Film Fixed Resistors Type R Series 是一种高精度金属薄膜电阻器,具备出色的稳定性和低噪声特性。它们被广泛应用于需要长期稳定性的重要场合,如通信设备、医疗仪器、汽车电子和工业自动化等领域。这些电阻器具有出色的性能,在负载条件下依然能够保持高稳定性,并能在恶劣的环境中正常工作。

    技术参数


    主要技术规格
    | 参数 | 值 |

    | 额定功率(@70°C) | 0.125 W, 0.25 W, 0.5 W |
    | 电阻范围(Ω) | 51Ω - 511kΩ, 10Ω - 1MΩ |
    | 允许误差(%) | 0.1%, 0.25%, 0.5% |
    | 温度系数(ppm/°C) | ±15, ±25, ±50 |
    | 最大耐电压(V) | 200, 250, 350 |
    | 最大过载电压(V) | 400, 500, 700 |
    | 工作温度范围(°C) | -65至+155 |
    | 绝缘电阻(兆欧) | ≥10,000 |
    | 电介质强度(V) | 500 |
    外形尺寸
    | 类型 | 长度(L) | 直径(D) | 引线直径(d) |
    ||
    | R8 | 3.3 ± 0.1 mm | 1.7 ± 0.2 mm | 0.45 mm |
    | R1 | 6.3 ± 0.3 mm | 2.3 ± 0.2 mm | 0.6 mm |
    | R2 | 9.5 ± 0.5 mm | 3.5 ± 0.5 mm | 0.6 mm |

    产品特点和优势


    Type R Series 电阻器以其极高的精度(误差可达 0.1%)、稳定的温度系数(可低至 15 ppm/°C)和出色的负载稳定性而著称。这些电阻器特别适用于要求长期稳定性的场合,能够在极端环境下保持高性能。此外,它们还具备非常低的噪声电流和电压系数,这使得它们非常适合在通信、医疗和汽车等对精度要求极高的领域使用。

    应用案例和使用建议


    Type R Series 电阻器广泛应用于各种高科技领域。例如,在通信设备中,这些电阻器可以用于信号处理电路,确保信号传输的准确性和稳定性。在医疗设备中,这些电阻器常用于精密测量和控制回路,保证设备的高精度和可靠性。在汽车电子系统中,这些电阻器用于电源管理和控制系统,确保车辆运行的安全性和稳定性。
    使用建议
    为了最大限度地发挥 Type R Series 电阻器的优势,建议如下:
    1. 确保使用时环境温度不超过规定的最大值,以防止过热。
    2. 在设计电路时,合理选择电阻器的额定功率,避免因过载导致损坏。
    3. 严格遵守制造商的安装指南,确保正确的连接和焊接。

    兼容性和支持


    Type R Series 电阻器兼容自动插入设备和切割弯曲机器。它们通常以“子弹”盒形式提供,每盒包含 1000 个部件,并符合 IEC 286-1 的所有带规范。此外,用户可以通过访问 www.tycoelectronics.com 和 passives.tycoelectronics.com 获取技术支持和维护信息。

    常见问题与解决方案


    常见问题及解决办法
    1. 问题: 电阻器的额定功率是否满足实际需求?
    解决办法: 在选择电阻器时,务必确认其额定功率高于电路的实际功率消耗,以防止过热。
    2. 问题: 电阻器在高温环境下的表现如何?
    解决办法: 确保电阻器的工作温度在规定的范围内,必要时采取散热措施。
    3. 问题: 如何判断电阻器是否损坏?
    解决办法: 使用万用表测试电阻器的实际阻值,如果与标称值相差较大,则可能已经损坏。

    总结和推荐


    Type R Series 电阻器凭借其卓越的精度、稳定的性能和广泛的适用范围,成为许多关键应用领域的理想选择。如果您正在寻找一款能够在苛刻环境下保持稳定性的高精度电阻器,那么 Type R Series 将是一个不错的选择。我们强烈推荐使用 Type R Series 电阻器,尤其是在那些对电阻器性能有极高要求的应用场景中。

1676914-5参数

参数
电阻值 35.7KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装

1676914-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1676914-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 1676914-5 1676914-5数据手册

1676914-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.23 ¥ 1.886
20000+ $ 0.2225 ¥ 1.8245
40000+ $ 0.2113 ¥ 1.7323
100000+ $ 0.1938 ¥ 1.5888
库存: 200000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 3772
直接购买
加入购物车
