2331365-1

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 检测开关, 表面, 杠杆执行器, 触点额定电流1 @ 5 @ v 直流, 单刀单掷配置
供应商型号: 2234028
供应商: 海外现货
标准整包数: 900

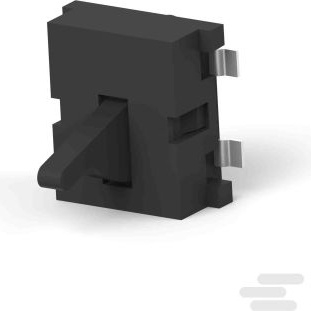

TE CONNECTIVITY 轻触开关 2331365-1

2331365-1概述

    JJF SERIES – DETECTOR SWITCHES 技术手册

    产品简介


    TE Connectivity 推出了其 JJ 系列检测开关(Detector Switches),适合广泛的应用,如汽车、仪器仪表、白色家电和电信等领域。JJ 系列包括多种尺寸选择,如水平或垂直操作选项,以及引脚式、J 引脚和通孔安装可能性,使得这些开关可以适应各种应用场景。

    技术参数


    以下是 JJF 家族的技术参数:
    | 参数 | 规格 |

    | 触点额定值 | 1mA, 5VDC 最大 |
    | 接触电阻 | 最大 1Ω |
    | 绝缘电阻 | 最小 100MΩ (100VDC) |
    | 介电强度 | 100VAC/1 分钟 |
    | 操作力 | 最大 40gF |
    | 行程 | 5.30mm(5.30mm 轴)
    3.80mm(3.80mm 轴)|
    | 操作寿命 | 100,000 周期 |
    | 工作温度 | -10°C 至 60°C |
    | 存储温度 | -20°C 至 70°C |

    产品特点和优势


    1. 易于导向的定位销:方便产品方向的快速确定。
    2. 3.80mm 和 5.30mm 轴高:提供了两种不同的轴高度,适应不同应用需求。
    3. DSC 检测功能:适用于盘加载检测。
    4. RoHS 兼容:符合环保标准,不含卤素和铅。
    5. 紧凑设计:体积小巧,节省空间。

    应用案例和使用建议


    1. 汽车应用:可用于汽车内的按钮检测和信号传输,确保车辆安全可靠。
    2. 仪器仪表:在医疗设备或工业仪器仪表中,用于检测设备状态。
    3. 白色家电:冰箱、洗衣机等家用电器中的检测开关,确保设备正常运行。
    使用建议:
    - 在高温环境下使用时,注意保持良好的散热。
    - 避免长时间暴露在潮湿环境中,以免影响绝缘性能。

    兼容性和支持


    JJF 系列检测开关可与多种电路板安装方式兼容,如引脚式、J 引脚和通孔安装。TE Connectivity 提供全面的技术支持和售后服务,确保客户能获得最佳的产品体验。

    常见问题与解决方案


    1. 问题:操作力过大导致触点损坏
    - 解决方法:确保操作力不超过规定值,避免长期过载使用。
    2. 问题:接触电阻不稳定
    - 解决方法:检查接触面是否清洁无尘,必要时进行清洁处理。
    3. 问题:存储过程中出现性能下降
    - 解决方法:严格按照推荐条件存储,避免暴露于极端环境条件下。

    总结和推荐


    JJF 系列检测开关以其紧凑的设计、卓越的性能和广泛的适用性在市场上具有显著的竞争优势。无论是对环境要求高的汽车领域还是日常家用电器,该产品都能提供可靠的检测功能。因此,强烈推荐使用 JJF 系列检测开关,以满足您的多样化需求。对于任何使用中的疑问或技术支持需求,可随时联系 TE Connectivity 的客服团队。

2331365-1参数

参数
电压额定值 -
执行器高度 -
执行器行程 -
机械寿命 -
操作力 -
开关功能 -
开关配置 单刀单掷
电流额定值 -
安装方式 贴片安装

2331365-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2331365-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY 2331365-1 2331365-1数据手册

2331365-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
