485073-1

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: Spade Tongue Terminal 16-20AWG Brass 11.98mm Tin Reel/Strip Automotive
供应商型号: 571-485073-1
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 端子 - 铲形端子 485073-1

485073-1概述


    产品简介

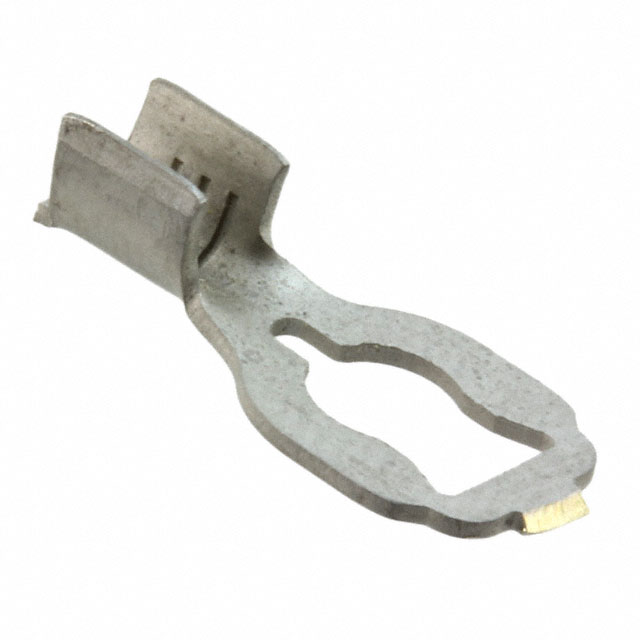

    485073-1 铜接线舌形端子
    485073-1 是一款用于20到16 AWG(美国线规)导线的铜接线舌形端子,配备#6 或 M3.5 螺栓尺寸。该产品适用于需要可靠电气连接的各种应用场合,如汽车制造、工业自动化、机械设备等。

    技术参数


    - 螺栓尺寸: #6 或 M3.5
    - 导线范围: 20 – 16 AWG
    - 舌形厚度: 0.51 mm [0.02 in]
    - 螺栓直径: 3.49 mm [0.135 in]
    - 产品长度: 11.94 mm [0.47 in]
    - 内径: 1.52 mm [0.06 in]
    - 操作温度范围: -40°C 至 110°C [-40°F 至 230°F]
    - 绝缘选项: 无绝缘
    - 机械固定方式: 开放式筒状结构,直角安装
    - 接触基材: 黄铜
    - 终端电镀材料: 锡
    - 兼容导线材料: 铜

    产品特点和优势


    独特功能:
    - 开放筒状结构: 确保可靠的电气连接,防止松动和断开。
    - 直角安装: 便于布线和装配,节省空间。
    - 黄铜接触基材和锡电镀层: 增强抗腐蚀性和导电性。
    市场竞争力:
    - 广泛的温度适应性: 可在极端环境下保持稳定性能。
    - 无绝缘设计: 提高连接的紧凑性和效率。
    - 兼容多种导线尺寸: 灵活适应不同应用需求。

    应用案例和使用建议


    应用场景:
    - 汽车制造: 连接汽车内部电气线路,确保车辆稳定运行。
    - 工业自动化: 在机器人和控制系统中作为接线点,提高系统的可靠性。
    - 机械设备: 用于各种工业机械中的电线连接,提升整体安全性。
    使用建议:
    - 在进行电气连接时,确保导线的规格符合20至16 AWG的范围,以保证最佳连接效果。
    - 安装过程中注意检查螺栓是否紧固,以避免因松动导致的故障。
    - 由于无绝缘设计,使用时需额外注意外部保护措施,避免意外触电。

    兼容性和支持


    兼容性:
    - 本产品兼容各种20至16 AWG的导线类型,特别是铜质导线。
    - 与 #6 或 M3.5 规格的螺栓尺寸相匹配,可用于多种标准接口。
    支持:
    - 技术支持热线: 如需技术支持,请拨打 +1 800 522 6752。
    - 合规文档: 请访问TE官网查看相关合规性文档。

    常见问题与解决方案


    问题1: 导线在端子中不牢固。
    - 解决方案: 检查导线是否正确插入,并确认螺栓是否已拧紧。必要时,重新压接或更换端子。
    问题2: 端子在高温环境中出现松动。
    - 解决方案: 使用耐高温的专用工具进行重新安装,并确保所有部件都正确安装并紧固。

    总结和推荐


    综合评估:
    - 优点:
    - 广泛的应用范围,适用性强。
    - 可靠的电气连接性能。
    - 优秀的温度适应性,可在极端条件下工作。

    - 缺点:
    - 无绝缘设计可能增加触电风险,需要额外的防护措施。
    推荐意见:
    - 该产品在许多应用场合表现出色,适合于需要可靠电气连接的场景。但由于无绝缘设计,在某些特定应用中可能需要额外防护。总体而言,推荐使用该产品,并结合具体需求选择合适的安装方案。
    希望上述分析对您有所帮助。如果您有任何其他问题或需求,请随时联系我们。

485073-1参数

参数
长*宽*高 11.98mm*6.6mm*6.6mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装
