7-6609107-9

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: Corcom 中等性能 P 系列电源输入模块。中等 P 系列模块的性能优于标准滤波器选项,尺寸小于高性能滤波器。
供应商型号: U-7-6609107-9
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY EMI滤波器 7-6609107-9

7-6609107-9概述


    产品简介

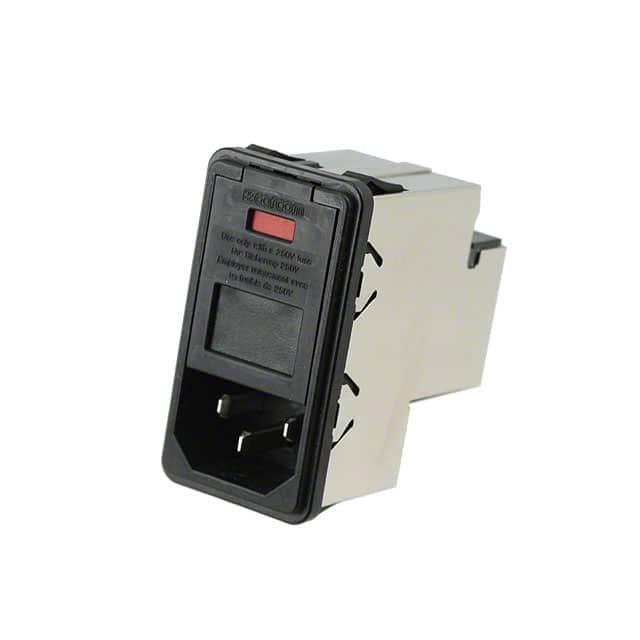

    CORCOM P 系列多功能电源入口滤波器(PS000DSXB)
    CORCOM P系列多功能电源入口滤波器是一款高性能的电子元器件,主要用于交流电源线的电磁干扰(EMI)和射频干扰(RFI)过滤。该滤波器通过结合电感器和电容器实现高效过滤,适用于需要高度EMI/RFI保护的场合。产品类型为电源入口滤波器,可选择带屏蔽和不带屏蔽两种版本。主要应用于工业自动化、医疗设备、通信系统等领域。

    技术参数


    - 输入电压范围:115 VAC, 230 VAC
    - 额定电流:10 A
    - 泄漏电流(最大值):
    - 120VAC, 60Hz:2 µA
    - 250VAC, 50Hz:5 µA
    - 面板厚度:0.79 – 2 mm [0.031 – 0.079 in]
    - 工作温度范围:-10°C 至 40°C
    - 安装方式:嵌入式安装(Snap-In)
    - 滤波器类型:电感器和电容器组合
    - 过滤要求:带过滤
    - 认证标准:
    - 欧盟RoHS指令2011/65/EU
    - 欧盟ELV指令2000/53/EC
    - 中国RoHS 2 指令MIIT Order No 32, 2016

    产品特点和优势


    CORCOM P系列多功能电源入口滤波器具有以下特点和优势:
    - 高可靠性:额定电流10A,能够满足大多数工业应用的需求。
    - 低泄漏电流:即使在高电压条件下,也能保持极低的泄漏电流,从而确保安全性和稳定性。
    - 完整的屏蔽:完全屏蔽设计,有效减少外部电磁干扰对内部电路的影响。
    - 兼容性广:适用于多种不同的应用环境,如工业自动化、医疗设备和通信系统。
    - 环境适应性强:能在-10°C至40°C的宽温度范围内稳定工作。

    应用案例和使用建议


    CORCOM P系列多功能电源入口滤波器广泛应用于工业控制设备、医疗成像设备、数据中心和电信基础设施中。例如,在一个工业自动化系统中,该滤波器可以用于保护关键传感器和控制系统免受电源线上的电磁干扰影响。为了最大化其性能,建议在安装时仔细遵循制造商的安装指南,确保正确的面板厚度和位置。
    使用建议:
    1. 在安装过程中,务必确保滤波器正确固定在面板上,以避免振动和机械应力造成的损坏。
    2. 定期检查泄漏电流和接触电阻,确保滤波器处于良好状态。
    3. 避免将滤波器暴露在极端温度和湿度环境中,以延长其使用寿命。

    兼容性和支持


    CORCOM P系列多功能电源入口滤波器与多种不同的电子设备和配件兼容。为了获取更多关于兼容性的信息,您可以访问TE官方网站查看相关文档和选型图表。此外,厂商提供了详尽的技术支持,包括电话咨询(+1 800 522 6752),以帮助您解决任何技术问题或疑虑。

    常见问题与解决方案


    - 问题1:滤波器出现过热现象
    - 解决方法:检查是否超过额定电流,调整负载或更换更大容量的滤波器。
    - 问题2:设备无法正常通电
    - 解决方法:确认连接是否正确,检查滤波器和电源之间的接线是否有松动或短路。
    - 问题3:滤波效果不佳
    - 解决方法:检查输入电压是否稳定,考虑更换更高性能的滤波器或增加额外的滤波装置。

    总结和推荐


    CORCOM P系列多功能电源入口滤波器凭借其卓越的性能和广泛的适用性,在多个行业中都表现出色。其低泄漏电流、完全屏蔽设计和高可靠性使其成为许多关键应用的理想选择。对于需要高度EMI/RFI保护的应用场景,我们强烈推荐使用这款产品。然而,在使用前请确保了解所有安装要求和使用条件,以确保最佳性能和长期稳定性。

7-6609107-9参数

参数
中心频率 -
额定电压-DC -
电感值 -
额定电流 10A
电阻 -
截止频率 -
通道数 -
电容值 -
滤波器阶数 -
电路技术 -
ESD保护 -
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

7-6609107-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-6609107-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 7-6609107-9 7-6609107-9数据手册

7-6609107-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 20.2778 ¥ 186.1502
14+ $ 19.3331 ¥ 177.4778
27+ $ 18.7884 ¥ 172.4775
53+ $ 18.4212 ¥ 169.1066
80+ $ 18.0642 ¥ 165.8294
100+ $ 17.2584 ¥ 158.4321
库存: 109
起订量: 6 增量: 1
交货地:
最小起订量为:6
合计: ¥ 1116.9
