34111

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity U型接线端子 裸端子, Solistrand系列, M4螺栓, 7.92mm宽, 最小线规0.26mm², 最大线规1.65mm²
供应商型号: 26M-34111
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 34111

34111概述


    产品简介

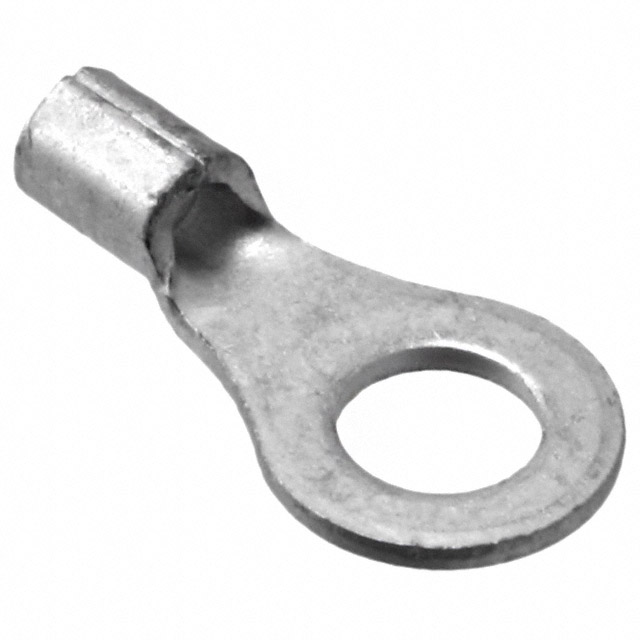

    34111 Closed Ring Tongue Terminal 是一种适用于电气连接的环形接线端子,主要用于22至16 AWG的电线。这种端子的特点在于其封闭式环舌结构,直径为4.17毫米(0.164英寸),采用直插式设计,并具有镀锡铜材质。本产品广泛应用于各种工业领域,如自动化控制、机械设备、电气控制系统等。

    技术参数


    - 产品类型:封闭式环舌端子
    - 适用电线范围:22至16 AWG
    - 螺丝尺寸:#8 / M4
    - 螺丝直径:4.17 mm (0.164 in)
    - 舌厚:0.79 mm (0.031 in)
    - 总长度:15.77 mm (0.621 in)
    - 内径:1.55 mm (0.061 in)
    - 绝缘方式:无绝缘
    - 工作温度范围:-40°C 至 +170°C (-40°F 至 +338°F)
    - 电气特性:与铜基材及镀锡铜材质的电线兼容

    产品特点和优势


    34111 Closed Ring Tongue Terminal 具有以下独特功能和优势:
    - 高性能连接:封闭式环舌设计确保了良好的电气连接性能,提高了系统的可靠性和稳定性。
    - 适用范围广:适合多种电线规格,能够适应不同的应用需求。
    - 耐用性强:采用优质材料制造,能够在恶劣的工作环境下保持长期稳定性能。
    - 安全可靠:产品符合多项国际标准,包括欧盟RoHS、REACH等,确保使用安全。
    - 易于安装:直插式设计简化了安装过程,提升了工作效率。

    应用案例和使用建议


    应用案例:此端子常用于工业自动化控制系统的接线,特别是在需要高可靠性连接的应用场合,如传感器信号传输、电机控制等。此外,也适用于机械设备内部布线。
    使用建议:
    1. 在安装前,请确保所用电线的截面积符合规定的规格。
    2. 安装时,请确保螺丝完全紧固,以保证良好的电气接触。
    3. 使用过程中,注意定期检查端子的紧固情况,以确保系统运行稳定。

    兼容性和支持


    - 兼容性:本产品与铜基材及镀锡铜材质的电线兼容。
    - 技术支持:如需进一步技术支持或疑问,请拨打免费电话:+1 800 522 6752。官方网站也提供了丰富的技术文档和用户指南,方便用户查阅。

    常见问题与解决方案


    1. 问题:安装时螺丝容易松动怎么办?
    - 解决方案:请使用适当的工具确保螺丝紧固到正确的扭矩值,避免过紧或过松。
    2. 问题:使用一段时间后端子出现腐蚀怎么办?
    - 解决方案:清洁端子并重新涂覆防锈剂。如果问题持续存在,请联系技术支持。
    3. 问题:如何检查端子的连接质量?
    - 解决方案:使用万用表测试端子之间的电阻,确保其阻值处于正常范围内。

    总结和推荐


    综上所述,34111 Closed Ring Tongue Terminal 是一款高效、可靠的电子元器件,特别适合在工业环境中使用。它具备广泛的兼容性、优异的电气性能和卓越的安全性,能够满足多种复杂的应用需求。鉴于其显著的优势,我们强烈推荐使用此产品。
    如有任何技术问题或需要进一步咨询,请随时联系我们。

34111参数

参数
长*宽*高 15.77mm*7.92mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

34111厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
