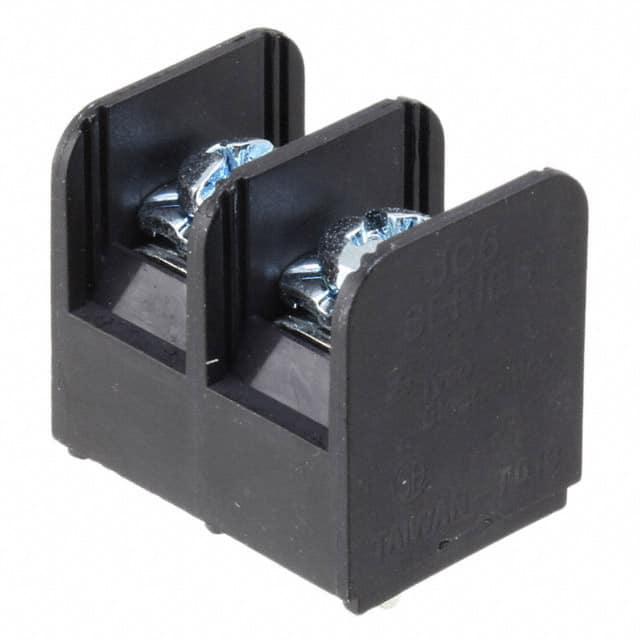

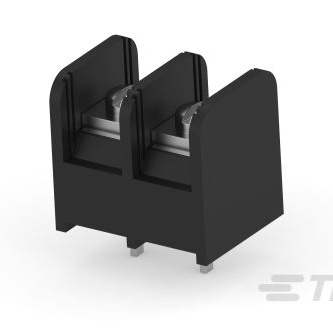

JC6-P108-02

产品分类: 接线座- 隔板块
厂牌: TE CONNECTIVITY
产品描述: Conn Barrier Strip 2 POS 9.53mm Solder ST Thru-Hole 20A/Contact Package
供应商型号: N-JC6-P108-02
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 接线座- 隔板块 JC6-P108-02

JC6-P108-02概述

    # Buchanan JC6-P108-02 技术手册解析

    产品简介


    Buchanan JC6-P108-02 是一款双屏障印刷电路引脚型接线端子条(Barrier Strip),属于Buchanan JC6系列。它是一款用于连接电线到印刷电路板(Wire-to-Board)的产品,提供双位置设计,具有中心线间距为9.53毫米(0.375英寸)。这款产品以其独特的双重屏障结构、可靠的设计及广泛的应用领域成为工业控制、电力系统和电子设备的理想选择。
    主要功能
    - 实现电线与印刷电路板之间的可靠连接。
    - 具备双重屏障功能,增强绝缘和安全性。
    - 适用于需要高电压和电流传输的应用场景。
    应用领域
    - 工业自动化
    - 航空航天
    - 医疗设备
    - 数据通信设备

    技术参数


    以下为Buchanan JC6-P108-02的技术规格及性能参数:
    | 参数类别 | 规格 |

    | 产品型号 | JC6-P108-02 |
    | 连接类型 | Wire-to-Board |
    | 中心线间距 | 9.53 mm (.375 in) |
    | 位置数量 | 2 |
    | 端子底部类型 | 印刷电路引脚 |
    | 插头宽度 | 6.35 mm (.25 in) |
    | 插头厚度 | 0.81 mm (.032 in) |
    | 接触电流容量 | 5 A / 20 A |
    | 操作电压 | 300 V 或 600 V |
    | 额定温度范围 | -40°C 至 +105°C |
    | 灭火等级 | UL 94V-0 |
    | 材料 | 绝缘体:热塑性材料 |
    外壳:黑色 |
    | 包装方式 | 单包装数量400个 |
    | 阻燃性 | 符合RoHS/REACH标准 |

    产品特点和优势


    1. 双重屏障设计:有效隔离高压和电流,提高安全性和可靠性。
    2. 高电流承载能力:最大电流容量达到20安培,适用于大功率应用场景。
    3. 卓越的电气性能:支持高达600伏的操作电压,满足工业级需求。
    4. 易于安装和维护:底部采用螺纹固定设计,兼容多种螺丝规格。
    5. 环保材料:符合RoHS、REACH和ELV指令,绿色环保。

    应用案例和使用建议


    应用案例
    1. 工业自动化设备:用于控制柜内的电线与PCB连接。
    2. 太阳能逆变器:通过双屏障设计确保高电压下的安全性。
    3. 通信设备:支持高速信号传输并提供高稳定性。
    使用建议
    1. 在安装时确保所有连接点牢固无误,避免接触不良。
    2. 根据实际负载情况选择合适的电线尺寸,推荐范围为0.3-3 mm²。
    3. 定期检查连接部位,特别是暴露在外的屏障区域,确保无氧化或腐蚀现象。

    兼容性和支持


    - 兼容性:此产品可与其他Buchanan JC6系列产品配套使用,方便系统集成。
    - 技术支持:如需技术支持,请拨打全球服务热线+1 800 522 6752,随时为您提供帮助。
    - 文档支持:可通过TE官网下载产品数据手册、CAD文件及更多技术文档。

    常见问题与解决方案


    1. 问题:接触电阻过大
    - 解决方法:检查螺丝是否拧紧,必要时重新清洁接触面并重装。
    2. 问题:绝缘性能下降
    - 解决方法:确认环境温度和湿度是否超出规定范围,调整使用环境。
    3. 问题:安装后出现松动
    - 解决方法:更换螺丝或调整安装角度,确保牢固固定。

    总结和推荐


    Buchanan JC6-P108-02是一款高性能、多功能的连接器,其双重屏障设计和高载流能力使其成为许多关键领域的理想选择。产品的出色兼容性和严格的质量标准也使其在市场上具有很强的竞争力。综上所述,我们强烈推荐Buchanan JC6-P108-02作为您的首选连接解决方案。
    如有进一步疑问或定制需求,请访问TE官网或联系技术支持。

JC6-P108-02参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

JC6-P108-02厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JC6-P108-02数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 隔板块 TE CONNECTIVITY JC6-P108-02 JC6-P108-02数据手册

JC6-P108-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
