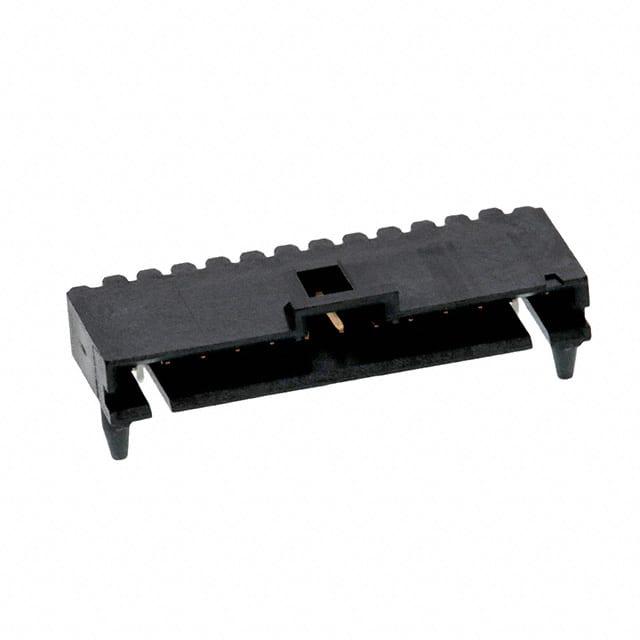

6-104361-2

厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 2.54mm 1 13pin 3A 380nm 金 黑色 通孔安装
供应商型号: A128913-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 6-104361-2

6-104361-2概述


    产品简介


    AMPMODU MTE 11425026 连接器系统
    AMPMODU MTE 11425026 是一款用于线对板和线对线连接的单排插针连接器系统,采用0.64毫米(0.025英寸)方形插针技术,在2.54毫米(0.100英寸)的中心线上布置。这些连接器具有预装绝缘位移接触件的塑料连接器壳体,用户也可以使用压接或卡入式接触件自行加载空壳体。连接器提供2至25个位置的选项,并提供了多种附件,如耦合、堆叠、锁定、极化和特殊安装方式。

    技术参数


    - 尺寸和间距:0.64毫米(0.025英寸)插针,2.54毫米(0.100英寸)中心线
    - 连接器壳体材料:黑色玻璃填充热塑性塑料,符合UL94V-0标准
    - 接触件材料:磷青铜,接触面镀镍并进行金或锡铅镀层处理
    - SMT 插针:金镀层插针上为哑光锡铅镀层,锡铅镀层插针上为亮锡铅镀层
    - 电路标识:采用V形电路编号标识符

    产品特点和优势


    - 多种配置选择:从2到25个位置的多规格选择,适用于不同的应用需求
    - 高性能材料:磷青铜接触件保证长期可靠性,热塑性塑料壳体坚固耐用
    - 高兼容性:可以使用绝缘位移接触件或压接/卡入式接触件,适用范围广
    - 多功能附件:提供耦合、堆叠、锁定、极化和特殊安装附件,增强安装灵活性

    应用案例和使用建议


    应用案例:
    AMPMODU MTE 11425026 主要应用于需要高可靠性的电子产品中,如电信设备、计算机网络和工业控制系统。例如,在服务器机柜中,这些连接器可用于板间互连,确保高效稳定的信号传输。
    使用建议:
    - 在选择导线时,注意导线尺寸和接触类型对终止的影响,确保符合规范。
    - 使用适当的工具进行接触终止和插入操作,以避免损坏。
    - 检查焊接后的连接器,确保导线完全嵌入插槽中,绝缘桶完全闭合。

    兼容性和支持


    AMPMODU MTE 11425026 支持与不同规格和类型的电子元器件配合使用。通过查阅手册,可以获得详细的工具操作指南和维护信息。若需进一步的技术支持,可通过提供的客户服务热线获得帮助。

    常见问题与解决方案


    - Q: 导线在压接后出现损伤怎么办?
    - A: 确保在压接过程中正确设置工具,并避免过度压接。检查导线是否完全嵌入接触件的插槽中,确保接触良好。

    - Q: 连接器在焊接后出现接触不良怎么办?
    - A: 确认焊接温度和时间适中,避免过热导致的接触件变形。使用适当的清洗剂去除焊料残留,确保清洁度。

    总结和推荐


    综合评估:
    AMPMODU MTE 11425026 连接器系统以其多样化的配置、高性能材料和广泛的兼容性成为市场上一个非常有竞争力的产品。它不仅能满足不同应用的需求,还能提供可靠的电气连接和物理保护。
    推荐使用:
    鉴于其高可靠性和广泛的应用范围,我们强烈推荐在各种高要求的电子设备和系统中使用 AMPMODU MTE 11425026 连接器系统。这将有助于提升系统的整体性能和稳定性。

6-104361-2参数

参数
触头镀层厚度 - 配接 380nm
额定电流 3A
类型 Header,Latch Holder
颜色 黑色
间距-配接 2.54mm
针脚数 13pin
防护等级 -
排数 1
触头镀层 - 配接
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装,管装

6-104361-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-104361-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 6-104361-2 6-104361-2数据手册

6-104361-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.8168 ¥ 40.702
15+ $ 3.8321 ¥ 32.0695
105+ $ 3.3399 ¥ 27.9507
510+ $ 2.9875 ¥ 25.0016
1005+ $ 2.848 ¥ 23.8339
库存: 231
起订量: 1 增量: 1
