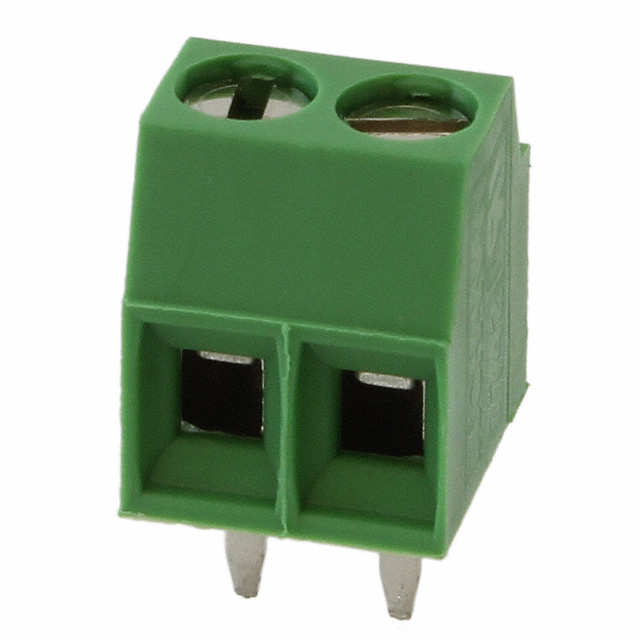

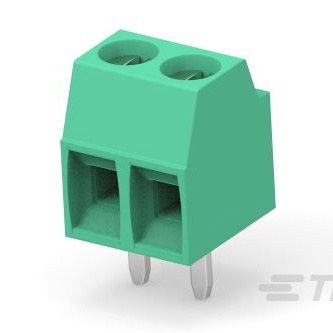

1546551-2

产品分类: 接线板-线至板
厂牌: TE CONNECTIVITY
产品描述: Conn Terminal Block RCP 2 POS 3.5mm Solder ST Thru-Hole 12A/Contact Tray
供应商型号: 3793909
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 接线板-线至板 1546551-2

1546551-2概述

    电子元器件产品技术手册:1546551-2 PCB终端块

    产品简介


    1546551-2是一款适用于板对线连接的终端块(PCB Terminal Block),属于TE Connectivity(泰科电子)的产品系列。它设计用于提供可靠的电气连接,主要用于电力和信号传输领域。这款终端块的特点在于其紧凑的设计和多种保护特性,使其在众多电子设备和工业应用中表现出色。

    技术参数


    - 产品型号: 1546551-2
    - 连接类型: 线对板(Wire-to-Board)
    - 位置数: 2
    - 中心线间距: 3.5 mm (.138 in)
    - 行数: 1
    - 电线入口角度: 90°
    - 电线规格: 28 – 16 AWG
    - 额定操作电压: 300 VAC
    - 最大接触电流: 12 A
    - 接触基材: 铜合金
    - 接触面镀层: 锡
    - 端子尾长: 3.5 mm (.138 in)
    - 安装方式: 通孔焊接
    - 螺钉规格: M2
    - 外壳材料: PA 66(尼龙66)
    - 工作温度范围: -40 – 105 °C (-40 – 221 °F)
    - 卤素含量: 低卤素,符合REACH标准
    - 包装数量: 300个/盘

    产品特点和优势


    - 全面保护: 具备全屏蔽(Fully Shrouded)设计,提供出色的电线保护,减少电磁干扰。
    - 高可靠性: 最大额定电流为12 A,可承受高达300 VAC的操作电压,适用于多种电力传输场景。
    - 兼容性强: 可通过通孔焊接直接安装到PCB上,方便快捷。
    - 稳定可靠: 使用铜合金作为接触基材,确保长期使用的稳定性。
    - 安全环保: 符合欧盟RoHS、ELV和REACH标准,适用于各种严格的安全规范。

    应用案例和使用建议


    - 应用场景: 常用于工业控制设备、电源管理系统、通信设备等领域。
    - 使用建议:
    - 在安装过程中,应确保电线进入角度正确(90°),以避免接头损坏。
    - 连接时应使用适当的压接工具,确保良好的电气连接。
    - 定期检查和维护,确保其正常运行。

    兼容性和支持


    - 兼容部件: 该产品与其他类似尺寸和规格的终端块具有良好的兼容性,如1546551-5和TE Part #6-2176455-4等。
    - 支持服务: 如有任何疑问或技术支持需求,可拨打+1 800 522 6752联系制造商。

    常见问题与解决方案


    - 问题: 端子无法牢固固定在PCB上。
    - 解决方案: 检查端子尾部长度是否合适,确保使用正确的焊接工艺。
    - 问题: 接触电阻过高。
    - 解决方案: 检查接触表面是否有氧化物或其他杂质,必要时进行清洁处理。
    - 问题: 端子尾部断裂。
    - 解决方案: 检查安装过程中的机械应力,确保不超负荷使用。

    总结和推荐


    1546551-2 PCB终端块以其高性能、高可靠性及环保特性,在电力和信号传输领域具有广泛的应用前景。它的设计理念和制造工艺保证了长期稳定的使用性能。强烈推荐在各种电力和信号传输项目中使用此产品,以确保系统的稳定运行和高效性能。

1546551-2参数

参数
安装方式 夹子安装,螺纹安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装,托盘
