553443-4

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: PCB D-Sub CHAMP 插座组件,包含 Action Pin 端子,中心线间距为 2.16mm,采用垂直 PCB 安装方向。用于信号电路应用。
供应商型号: 14M-553443-4
供应商: 云汉优选
标准整包数: 1

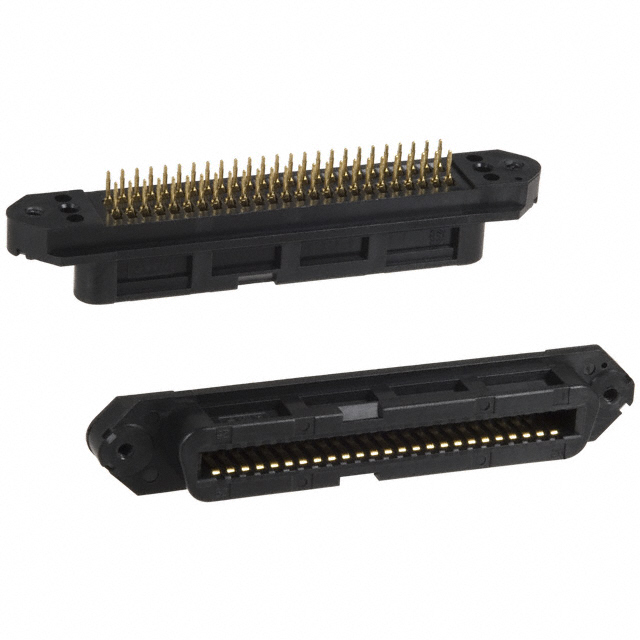

TE CONNECTIVITY D-Sub 连接器 553443-4

553443-4概述


    产品简介


    这款产品是一款D型子式连接器,型号为553443-4。它是一种电缆到板(Cable-to-Board)类型的插座连接器,具有50个位置,2行布局,中心线距离为2.16毫米(0.085英寸)。此款连接器适用于各种电子产品,特别是需要高可靠性连接的应用场合,如工业控制、通信设备、计算机外围设备等。

    技术参数


    - 产品类型:D-Sub插座连接器
    - 连接器系统:电缆到板(Cable-to-Board)
    - 位置数:50
    - 行数:2
    - 中心线距离:2.16毫米(0.085英寸)
    - 板厚范围:1.57 - 3.18毫米(0.062 - 0.125英寸)
    - 每行间距:4.06毫米(0.16英寸)
    - 接触面积镀层材料厚度:0.76微米(金)
    - 电流承载能力:最大3安培
    - 焊接方式:压接式
    - 插装方式:通孔-压接
    - 机械固定方式:动作/符合尾部
    - 操作温度范围:-55°C至105°C(-67°F至221°F)
    - 防护等级:UL 94V-0阻燃等级
    - 包装数量:20个
    - 包装方式:托盘包装

    产品特点和优势


    这款连接器具有多个显著的优点:
    1. 高密度布局:50个位置分布在两行中,适合高密度布线需求。
    2. 可靠连接:通过金镀层的接触面积确保信号传输的可靠性。
    3. 广泛的温度适应性:能够在-55°C至105°C的温度范围内稳定工作,适用于恶劣环境。
    4. 阻燃材料:采用UL 94V-0等级的阻燃材料,提高了安全性。
    5. 易于安装和维护:通过压接方式固定,便于组装和更换。

    应用案例和使用建议


    该连接器广泛应用于工业控制、通信设备等领域。例如,在一个通信设备中,可以使用这款连接器来连接不同的电路板,以实现数据传输和信号处理。对于具体应用,我们建议:
    1. 在使用前仔细检查连接器的外观,确保没有损坏。
    2. 确保安装时将连接器垂直固定在电路板上,以保证信号传输的质量。
    3. 定期检查连接器的工作状态,确保其性能稳定。

    兼容性和支持


    该连接器与TE Connectivity公司其他相关产品兼容,如5745928-2、5747142-2等,可形成完整的连接器系统。此外,厂商提供技术支持热线(+1 800 522 6752),以解决用户的任何技术问题和咨询。

    常见问题与解决方案


    1. 问题:连接器在安装过程中容易损坏。
    - 解决方案:安装时要小心轻放,避免用力过猛导致损坏。
    2. 问题:连接器的电气性能不稳定。
    - 解决方案:检查接触面是否干净,确保没有灰尘或其他杂质。
    3. 问题:连接器的温度适应性不理想。
    - 解决方案:使用时要注意连接器的工作温度范围,避免超出规定范围。

    总结和推荐


    综上所述,553443-4 D-Sub插座连接器是一款高性能的电子元器件,具备高密度、可靠性和广泛的温度适应性。该产品在工业控制、通信设备等领域的应用前景广阔。我们强烈推荐在需要高可靠性和稳定性的场合中使用该产品。如果您有任何疑问或需要更多帮助,请联系技术支持。

553443-4参数

参数
排数 2
触头镀层
外壳材料 Polyester
针脚数 50pin
类型 Receptacle
颜色 黑色
端接 -
额定电流 3A
安装方式 通孔安装
零件状态 在售
包装方式 托盘

553443-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

553443-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 553443-4 553443-4数据手册

553443-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 73.4146
10+ ¥ 65.79
30+ ¥ 57.7668
100+ ¥ 56.1622
300+ ¥ 54.0122
1000+ ¥ 52.439
库存: 55
起订量: 1 增量: 140
交货地:
最小起订量为:1
合计: ¥ 73.41
直接购买
加入购物车
