2327677-2

厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 2327677-2
供应商: Master
标准整包数: 5

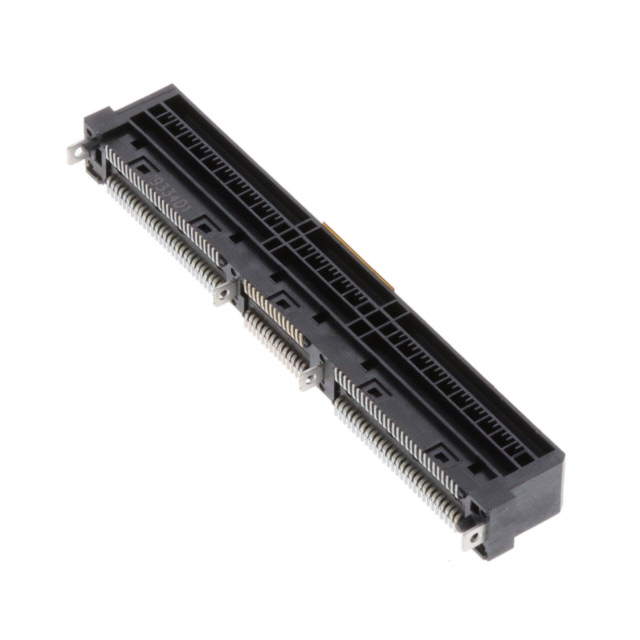

TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 2327677-2

2327677-2概述


    产品简介


    Sliver for SFF-TA-1002 是一款专为高速内部I/O连接设计的电子元器件,适用于服务器、数据中心及网络设备等高要求环境。它通过PCB边缘卡垂直安装,提供140个位置的接触点。支持的行业标准包括Gen-Z 和OCP NIC 3.0,使其成为高性能网络通信的理想选择。

    技术参数


    - 产品类型: 内部I/O连接器
    - 型号: 2327677-2
    - 标准: Gen-Z、OCP NIC 3.0
    - PCB安装方式: 表面贴装(SMT),垂直安装
    - 接口类型: 140位置PCB边缘卡
    - 焊接方式: PCB表面贴装
    - 接触材料: 铜合金基材,金镀层接触面
    - 额定电流: 最大1.1A
    - 温度范围: -55°C至85°C
    - 中心线间距: 0.6mm

    产品特点和优势


    Sliver for SFF-TA-1002 具有多项显著的技术优势:
    - 高密度设计: 拥有140个位置,适合需要高密度布线的应用。
    - 优异的电气特性: 接触材料采用铜合金基材,金镀层接触面确保低电阻和高可靠性。
    - 宽温范围: 工作温度范围从-55°C到85°C,适用于严苛的工作环境。
    - 环境友好: 符合RoHS、ELV和REACH规定,低卤素设计。

    应用案例和使用建议


    Sliver for SFF-TA-1002 主要应用于服务器、数据中心和网络设备中,用于高速数据传输。根据手册中提供的应用场景,此连接器非常适合需要高带宽和可靠性的系统。在使用时,需要注意:
    - 确保正确的焊接工艺,以避免焊接不良导致的连接失效。
    - 定期检查连接器状态,特别是在高湿度或极端温度环境下使用时。

    兼容性和支持


    Sliver for SFF-TA-1002 设计兼容于多种标准接口,如Gen-Z和OCP NIC 3.0。制造商提供了丰富的技术支持资源,包括电话技术支持(+1 800 522 6752)和在线文档。此外,厂商还提供了一系列配套产品和参考设计,帮助用户更好地集成和使用该连接器。

    常见问题与解决方案


    - 问题1: 连接器接触不良。
    - 解决方案: 检查焊接工艺是否正确,确保焊点质量良好。必要时可重新焊接。
    - 问题2: 温度范围超出预期。
    - 解决方案: 选用具有更高工作温度范围的产品,或者采取适当的散热措施,确保在极端环境下的稳定运行。

    总结和推荐


    Sliver for SFF-TA-1002 在高密度、高带宽的数据通信领域表现出色,具有出色的电气特性和宽温范围。其环境友好设计和良好的兼容性使其成为高性能数据中心和网络设备的理想选择。总体而言,推荐使用该产品以满足严苛应用需求。如果您对细节有任何疑问或需要更多技术支持,请联系制造商获取更详细的信息。

2327677-2参数

参数
长*宽*高 57.17mm(长度)*6.15mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
