1451-015A-N

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 绝对 Wheatstone Bridge 103.42KPa 3V 12V 310.26KPa ±0.25% 贴片安装
供应商型号: N-1451-015A-N
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 压力传感器 1451-015A-N

1451-015A-N概述

    MS1451 压力传感器产品技术手册

    产品简介

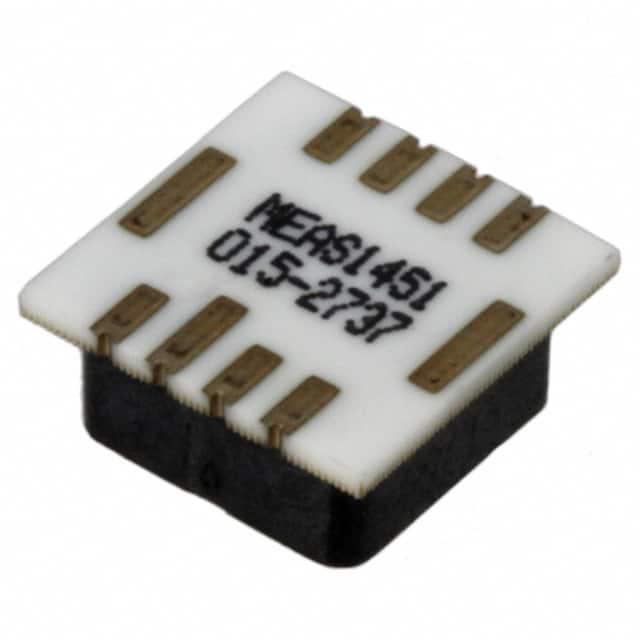

    MS1451 是一款由 Measurement Specialties, Inc.(现为 TE Connectivity 公司的一部分)设计生产的表面贴装压力传感器。这款传感器特别适用于需要小型化、轻量化、低成本及自动化组装的应用场景。该传感器提供表压和绝压两种类型,具备低功耗和高可靠性的特点,适用于海拔测量、气压测量、医疗仪器以及家用电器等多种领域。

    技术参数


    MS1451 压力传感器的主要技术规格如下:
    - 输出电压范围:0-60mV
    - 供电电压:3.0Vdc 至 12.0Vdc
    - 压力范围:0至5psia,0至15psia,0至30psia,0至50psia,0至100psia,0至250psia,0至500psia
    - 非线性误差:±0.25% 压力量程
    - 零压力输出:-25mV 到 +25mV
    - 响应时间:1.0毫秒(10%到90%)
    - 噪声:1.0微伏峰峰值(10Hz到1kHz)
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-50°C 至 +150°C
    - 压力过载:3倍额定量程
    - 焊接温度:最高250°C,持续5秒

    产品特点和优势


    1. 表面贴装设计:便于自动化生产装配,适合高产量应用。
    2. 固态可靠性:无移动部件,提高了长期稳定性和耐用性。
    3. 低功耗:有助于延长设备电池寿命或降低能耗。
    4. 非线性误差小:保证测量结果的准确性。
    5. 多种压力口选项:支持宽孔、窄孔及管式接口,可满足不同应用需求。

    应用案例和使用建议


    MS1451 压力传感器在多个领域都有广泛应用,如:
    - 气压测量:适用于气象站、无人机、以及各类工业自动化控制系统。
    - 医疗仪器:可用于监测患者的血压或其他生理参数。
    - 家用电器:例如,汽车轮胎压力监测系统(TPMS)。
    使用建议:
    - 根据具体应用选择合适的压力范围。
    - 确保传感器安装符合标准要求,避免影响测量精度。
    - 注意焊接温度不要超过250°C,以免损坏传感器。

    兼容性和支持


    - 该传感器具有多种接口选项,易于与其他设备连接。
    - 提供技术支持文档,包括安装指南等,确保正确安装与使用。

    常见问题与解决方案


    1. 问题:传感器响应时间较长
    - 解决方案:检查电源电压是否在推荐范围内,确认传感器是否受到干扰或机械损伤。
    2. 问题:零压力输出超出预期范围
    - 解决方案:调整传感器的零点校准,必要时进行重新标定。

    总结和推荐


    总体而言,MS1451 压力传感器凭借其高精度、低功耗、可靠性和广泛的适用性,在众多高产量应用场景中表现出色。对于需要高度集成化、小型化及高成本效益的压力传感解决方案,我们强烈推荐选用 MS1451。

1451-015A-N参数

参数
工作压力范围 103.42KPa
最大工作供电电压 12V
最小工作供电电压 3V
精度 ±0.25%
输出类型 Wheatstone Bridge
压力类型 绝对
最大工作压力 310.26KPa
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 散装

1451-015A-N厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1451-015A-N数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 1451-015A-N 1451-015A-N数据手册

1451-015A-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
