首页  >  产品百科  >  53424-1

53424-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 防辐射/150 C 环形/叉形
供应商型号: 2531316
供应商: element14
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 53424-1

53424-1概述


    产品简介

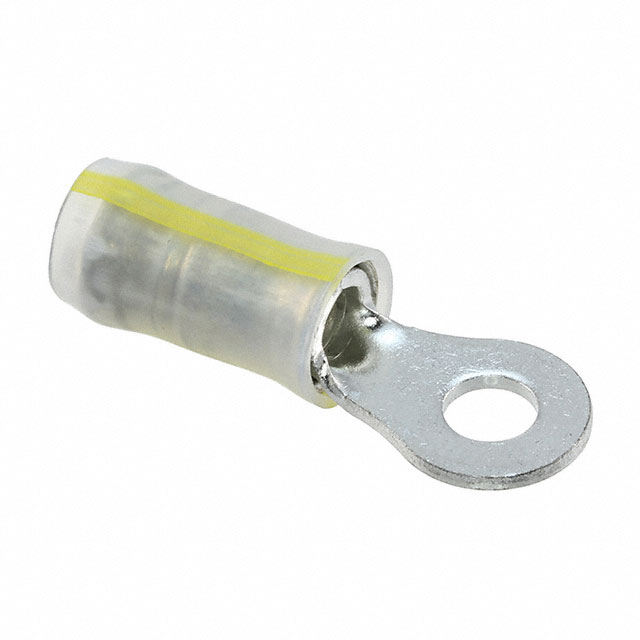

    53424-1 Closed Ring Tongue Terminal 是一种适用于12至10 AWG线径的电子元器件。该终端通过直角固定方式安装在#8或M4直径的螺柱上,提供了一种高效且可靠的电气连接解决方案。这类产品广泛应用于汽车、工业控制、航空航天以及家电等多个行业。

    技术参数


    - 产品类型: Closed Ring Tongue Terminal
    - 螺柱尺寸: #8, M4
    - 适用线径范围: 5180 – 13100 CMA(对应线径为12至10 AWG)
    - 螺柱直径: 4.34 mm (0.171 in)
    - 舌厚度: 1.07 mm (0.042 in)
    - 产品长度: 27.5 mm (1.083 in)
    - 绝缘直径范围: 3.81 – 5.84 mm (0.15 – 0.23 in)
    - 操作温度范围: 150 °C (302 °F)

    产品特点和优势


    53424-1 Closed Ring Tongue Terminal 的主要优势包括:
    - 闭合环形舌设计: 提供更稳定的机械连接,确保长期可靠性。
    - 锡铅电镀: 增强抗腐蚀性,延长使用寿命。
    - 直角安装: 简化安装过程,节省空间。
    - 军事等级标准: 符合军用标准,保证在恶劣环境下稳定运行。

    应用案例和使用建议


    53424-1 Closed Ring Tongue Terminal 广泛应用于汽车点火系统、工业控制电路和各种高要求的电气连接。以下是一些使用建议:
    - 确保合适的绝缘直径: 使用前检查电线的绝缘直径是否在3.81到5.84 mm范围内。
    - 严格遵守操作温度限制: 不要在超过150°C的环境中使用该终端。
    - 正确选择配套工具: 使用合适的压接工具进行安装,以确保最佳的电气接触效果。

    兼容性和支持


    53424-1 Closed Ring Tongue Terminal 可与铜基材料和镀锡的电线完美匹配。制造商提供了多种工具和配件,如压接工具和不同类型的终端,以满足不同的安装需求。用户可以通过技术支持热线 +1 800 522 6752 获取更多的帮助和支持。

    常见问题与解决方案


    - Q: 如何确保终端的可靠连接?
    A: 使用合适的压接工具进行压接,严格按照产品手册的操作步骤执行。

    - Q: 如何处理终端损坏的问题?
    A: 若终端损坏,及时更换新的终端,并确保使用同型号的终端替换,以保证兼容性和稳定性。

    总结和推荐


    53424-1 Closed Ring Tongue Terminal 在各种复杂和高要求的应用中表现出色,具备高度可靠性和耐用性。建议在需要长期稳定连接的场合中使用该产品。其独特的设计和高质量的材料使其在市场上具有很强的竞争力,是一款值得推荐的产品。

53424-1参数

参数
长*宽*高 27.5mm*9.53mm*990μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

53424-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

53424-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 53424-1 53424-1数据手册

53424-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5372 ¥ 12.8662
10+ $ 1.3179 ¥ 11.0312
100+ $ 1.1744 ¥ 9.8294
500+ $ 0.9538 ¥ 7.9837
1000+ $ 0.8474 ¥ 7.093
2500+ $ 0.7679 ¥ 6.4277
5000+ $ 0.741 ¥ 6.2024
10000+ $ 0.7231 ¥ 6.0522
库存: 117
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.86
