917807-2

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 4路, 10.16mm节距, 2行
供应商型号: 917807-2
供应商: 云汉优选
标准整包数: 150

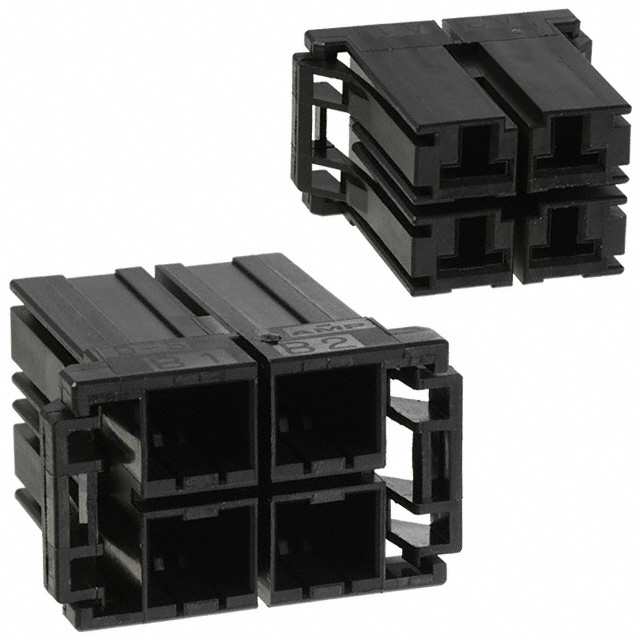

TE CONNECTIVITY 矩形连接器 - 外壳 917807-2

917807-2概述

    D-4000 系列动态系列连接器技术手册

    1. 产品简介


    D-4000 系列动态系列连接器(Wire-to-Board, Wire-to-Panel 和 Wire-to-Wire 类型)是用于电路板、面板和电线间连接的高性能连接器。该系列产品提供 2、3 和 4 位置的连接选择,具有高电流承载能力和良好的耐环境特性。D-4000 系列连接器适用于工业自动化、电信、汽车电子等多个领域,特别是在需要高可靠性和紧凑设计的应用场景中表现尤为突出。

    2. 技术参数


    - 电性能参数:
    - 电流承载能力:2 位置:24A;3 位置:23A;4 位置:22A(使用 #12 AWG 导线)
    - 电压等级:600V(有效值)
    - 接触电阻:最大 10 mΩ
    - 耐压测试:2500V(1 分钟)

    - 工作环境:
    - 工作温度范围:-55°C 至 +105°C

    3. 产品特点和优势


    D-4000 系列连接器具有以下独特优势:
    - 高电流承载能力:每单位体积的电流容量比前一代产品提高了约 32%,同时 20A 电流可在 3 位置连接器上实现。
    - 新型接触设计:采用四点接触设计,确保了更可靠的电气连接。
    - 增强的耐久性:相比之前的 Dynamic 3000 系列,D-4000 系列连接器的高度增加不到 14%,同时提升了 50% 以上的电流承载能力。
    - 灵活的设计:提供多种类型的连接器,包括板对板、板对面板和线对线,适应不同应用需求。

    4. 应用案例和使用建议


    - 应用案例:D-4000 系列连接器广泛应用于工业控制、机器人、电信等领域,特别是在需要高可靠性连接的场合。
    - 使用建议:在安装过程中,建议根据具体应用要求选择合适的连接器类型,并按照制造商提供的安装指南进行操作。对于高电流应用,需特别注意导线的选择和安装方式,以确保最佳性能。

    5. 兼容性和支持


    D-4000 系列连接器与现有的大多数电子设备兼容,且制造商提供了详尽的技术文档和应用工具,以确保用户能够正确安装和使用这些连接器。此外,用户还可以通过联系技术支持获取进一步的帮助和支持。

    6. 常见问题与解决方案


    - Q: 如何提取 D-4000 系列连接器的接触件?
    - A: 使用提供的专用提取工具(如 1762461-1),将工具插入连接器底部的凹槽中,按下并释放接触件,即可轻松取出。

    - Q: 在什么情况下需要更换接触件?
    - A: 当接触件受到严重损坏或接触不良时,应及时更换新的接触件。

    7. 总结和推荐


    D-4000 系列动态系列连接器是一款设计精良、性能卓越的产品,适用于多种高可靠性应用场合。其高电流承载能力和优良的环境适应性使其在市场上具有很强的竞争优势。强烈推荐给需要高可靠性和高性能连接解决方案的用户。

917807-2参数

参数
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 4pin
类型 Receptacle
长*宽*高 33.36mm*19.96mm*19.96mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

917807-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

917807-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 917807-2 917807-2数据手册

917807-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ ¥ 3.8222
300+ ¥ 3.7416
600+ ¥ 3.6287
库存: 9000
起订量: 150 增量: 600
交货地:
最小起订量为:150
合计: ¥ 573.33
直接购买
加入购物车
