1-104482-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Receptacle 2 26pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 32.96mm(长度)*5.02mm(高度)
供应商型号: N-1-104482-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 1-104482-1

1-104482-1概述

    电子元器件产品技术手册解析:AMPMODU IV/V 1-104482-1

    产品简介

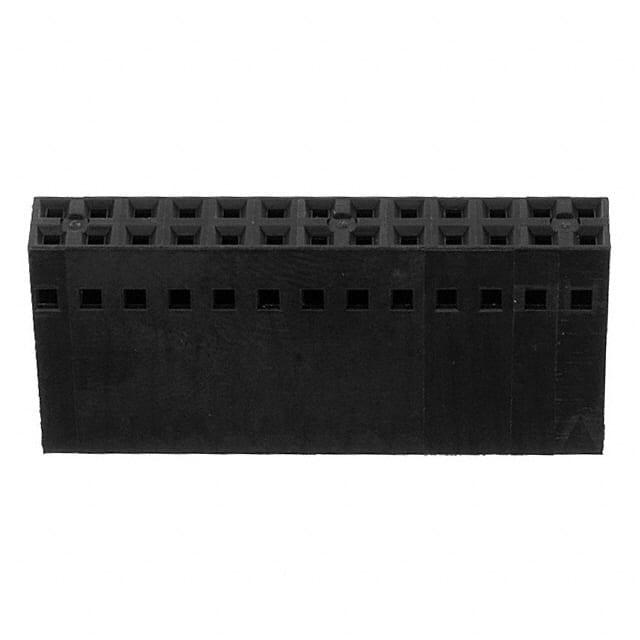

    AMPMODU IV/V 1-104482-1 是一种用于电线到板连接的插座式接头组件,属于接线端子系统。它包含26个位置,中心线间距为2.54毫米(0.1英寸),采用压接方式连接电线。该产品具有两排设计,主要应用于信号传输领域,且外壳颜色为黑色。AMPMODU IV/V系列广泛应用于各种工业控制系统、自动化设备及通信系统中。

    技术参数


    - 中心线间距(Pitch):2.54 mm [0.1 in]
    - 位置数:26
    - 接头系统:电线到板
    - 接头与外壳类型:插座
    - 接触终止类型:导线和电缆
    - 配置特征:2排设计
    - 电气特性:
    - 终止电阻:12 mΩ
    - 绝缘电阻:5000 MΩ
    - 耐电压(最大值):750 V
    - 工作电压:300 VAC
    - 接触电流(最大值):3 A
    - 操作条件:
    - 工作温度范围:-65 °C 至 105 °C [-85 °F 至 221 °F]
    - 外壳材料:热塑性塑料
    - 接线尺寸:0.03 – 0.6 mm²
    - 合规性:
    - 符合欧盟RoHS、ELV及REACH法规
    - 满足CSA LR7189、UL E28476标准

    产品特点和优势


    AMPMODU IV/V 1-104482-1 以其高可靠性、优良的电气特性和广泛的适用范围脱颖而出。其独特的压接技术和双排设计使其在复杂环境中表现出色。通过提供可靠的信号传输能力,该产品在自动化控制和工业应用中占据重要地位。此外,其低卤素含量和符合多项国际标准的属性也使其在市场上具备较强的竞争优势。

    应用案例和使用建议


    应用场景:
    - 工业控制系统:如工厂自动化系统中的传感器和执行器连接。
    - 通信设备:如路由器和交换机的信号传输接口。
    - 汽车电子:如车身电子控制模块的内部连接。
    使用建议:
    - 在安装过程中确保连接稳定,避免接触不良导致信号失真。
    - 定期检查连接部位,特别是高温环境下,以确保长期稳定运行。
    - 使用合适的工具进行压接,保证压接质量,延长产品使用寿命。

    兼容性和支持


    - 兼容性:AMPMODU IV/V 1-104482-1 可与其他型号如 2-32945-1、1-330518-2 等接头和插头搭配使用,形成完整的电线到板连接系统。
    - 技术支持:对于任何技术问题,可拨打 +1 800 522 6752 获取官方支持。同时,可在官网下载详细的安装指南和技术文档。

    常见问题与解决方案


    1. 接触不良:
    - 解决方案:检查连接是否正确压接,确认压接工具是否合适,重新进行压接。
    2. 温度过高导致故障:
    - 解决方案:检查安装环境,确保通风良好,适当降低工作负荷,使用散热措施。
    3. 无法与其它组件配合:
    - 解决方案:确认所选型号是否兼容,参考手册中的兼容性列表选择正确的部件。

    总结和推荐


    AMPMODU IV/V 1-104482-1 是一款高性能、高可靠性的电线到板连接组件。凭借其出色的电气特性、广泛的温度适应能力和良好的行业标准合规性,非常适合于工业控制、通信和汽车电子等领域。强烈推荐该产品用于需要高可靠信号传输的应用场合。

1-104482-1参数

参数
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 26pin
类型 Receptacle
颜色 黑色
长*宽*高 32.96mm(长度)*5.02mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

1-104482-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-104482-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 1-104482-1 1-104482-1数据手册

1-104482-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
