8-324075-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 环形端子
供应商型号: 571-8-324075-1
供应商: Mouser
标准整包数: 1

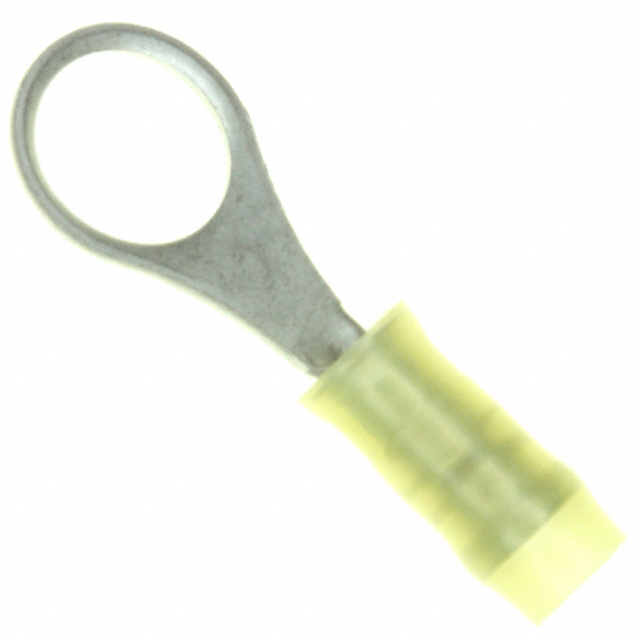

TE CONNECTIVITY 端子 - 环形端子 8-324075-1

8-324075-1概述

    电子元器件技术手册:PIDG封闭环舌形端子

    1. 产品简介


    PIDG封闭环舌形端子(型号:8-324075-1) 是一款专为电力传输设计的高品质终端连接器,适用于26至22 AWG导线尺寸,兼容直径为5mm(0.197英寸)的#10安装孔。这种端子广泛应用于各类电气设备和控制系统中,以确保可靠的电气连接。

    2. 技术参数


    - 安装孔尺寸:#10
    - 导线截面积:202–810 CMA
    - 环舌厚度:0.46 mm(0.018英寸)
    - 产品长度:18.8 mm(0.74英寸)
    - 绝缘直径范围:1.27–2.08 mm(0.05–0.082英寸)
    - 绝缘材料:部分绝缘
    - 温度范围:-40°C 至 105°C(-40°F 至 221°F)
    - 电压等级:300 V
    - 重量:0.282 克
    - 接线端子镀层:锡
    - 密封性:不适用

    3. 产品特点和优势


    PIDG封闭环舌形端子具有以下显著特点和优势:
    - 高性能材料:采用高品质的锡镀层材料,确保长期稳定可靠的连接性能。
    - 适用性强:适用于铜导线,最大截面达到810 CMA,可以满足大部分电气应用的需求。
    - 宽广的工作温度范围:能够在极端环境下保持良好的电气性能。
    - 安全性高:通过多种环保标准认证,符合欧盟RoHS、ELV指令,以及REACH法规,无卤素含量。

    4. 应用案例和使用建议


    PIDG封闭环舌形端子适用于各种高压电力系统和控制系统的连接,如开关柜、变压器和变电站等。以下是几条实用建议:
    - 合理选择绝缘直径:根据实际导线绝缘层直径选择合适的端子型号,确保安装后的可靠性。
    - 正确操作工艺:在安装过程中,务必使用专用工具进行压接,以保证端子的可靠性和机械强度。
    - 定期检查维护:在日常使用中,需要定期对连接点进行检查,确保其始终处于良好状态。

    5. 兼容性和支持


    PIDG封闭环舌形端子在物理尺寸和电气特性上具备良好的兼容性,可与多种常见的电气设备和配件配合使用。TE公司提供详尽的技术支持和售后服务,如有任何疑问,可通过客服热线+1 800 522 6752 获取帮助。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题:端子无法稳固地固定在导线上
    - 解决方案:确保使用正确的压接工具,并按照制造商推荐的操作步骤进行压接。

    - 问题:端子出现过热现象
    - 解决方案:检查是否超过了端子的最大电流承载能力,并调整使用条件以避免过载。

    7. 总结和推荐


    PIDG封闭环舌形端子 在耐用性、安全性和电气性能方面表现出色,尤其适合在工业环境中使用。鉴于其广泛的适用性和可靠的性能表现,强烈推荐在各类电力系统中采用这一产品。同时,建议在购买前详细阅读技术手册,确保选择最适合自己需求的产品型号。

8-324075-1参数

参数
长*宽*高 18.8mm*6.35mm*460μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

8-324075-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-324075-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 8-324075-1 8-324075-1数据手册

8-324075-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
