440727-000

产品分类: 其他线缆
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: H-440727-000
供应商: Heilind
标准整包数: 1
TE CONNECTIVITY 其他线缆 440727-000

440727-000概述

    高品质射频同轴线焊套管产品技术手册

    产品简介

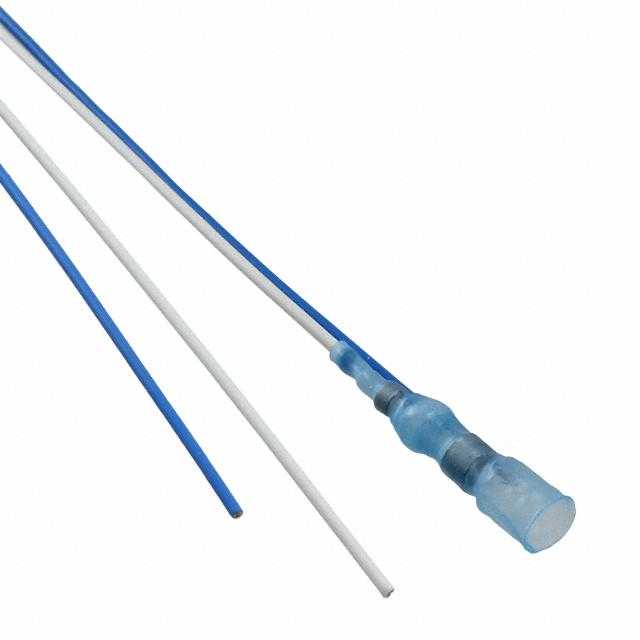

    本技术手册所描述的产品为射频同轴线焊套管(Coaxial Solder Sleeve Device),具备预装多股导线的特性。该产品适用于各种高要求的电子和通信设备,主要用于同轴电缆的终端连接,确保电气连续性和信号传输的可靠性。其独特的设计使得安装过程简便快捷,且具备良好的机械强度和耐温性能。

    技术参数


    | 参数 | 描述 |

    | 尺寸(单位:mm) | L max, øA min, øB min, øC min, øD min, øE, øF |
    | 镀层导线规格 | 20, 22, 24, 26, 28, 30 AWG |
    | 材料 | 绝缘套管:辐射交联改性聚偏氟乙烯,透明蓝色;熔融环:热稳定热塑性材料;导线和接地导线:MIL-W-22759/32标准 |
    | 工作温度范围 | -55°C 到 +150°C |
    | 焊接合金 | Sn63,符合ANSI J-STD-006标准 |
    | 焊接助焊剂 | ROL0,符合ANSI J-STD-004标准 |

    产品特点和优势


    1. 集成设计:包含预装多股导线,简化了安装流程,降低了施工难度。
    2. 高可靠性:采用先进的焊接技术和材料,保证了连接处的稳定性和长期使用寿命。
    3. 宽泛的工作温度范围:适应各种严苛的环境条件,适合工业级应用。
    4. 卓越的电气性能:确保稳定的信号传输质量,满足高频率通信需求。
    5. 方便识别:绝缘套管颜色鲜明,易于识别和安装定位。

    应用案例和使用建议


    该产品广泛应用于雷达、无线通信系统、测试仪器和航空航天设备中,尤其是在需要高频信号传输的场合。为了达到最佳效果,需严格按照制造商推荐的步骤准备电缆。例如,在焊接前彻底清洁导线表面,以避免氧化层影响焊接质量。

    兼容性和支持


    本产品与其他符合MIL-W-22759/32标准的电缆及组件高度兼容。TE Connectivity公司提供了详尽的技术文档和在线支持服务,确保客户能够获得全方位的技术指导和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查导线是否清洁,重新进行焊接 |
    | 信号传输质量下降 | 确认焊接区域无损伤或虚焊现象 |
    | 安装困难 | 请参考手册,检查尺寸是否匹配 |

    总结和推荐


    综上所述,这款射频同轴线焊套管以其优异的设计和强大的功能性,成为高端电子应用的理想选择。它不仅提升了系统的可靠性和稳定性,还显著简化了安装流程。强烈推荐用于需要高质量信号传输和机械强度的应用场合。TE Connectivity的全面技术支持和持续创新确保了其在市场上的领先地位。

440727-000参数

参数
长*宽*高 30mm(长度)
应用等级 工业级
包装方式 盒装

440727-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

440727-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他线缆 TE CONNECTIVITY 440727-000 440727-000数据手册

440727-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
