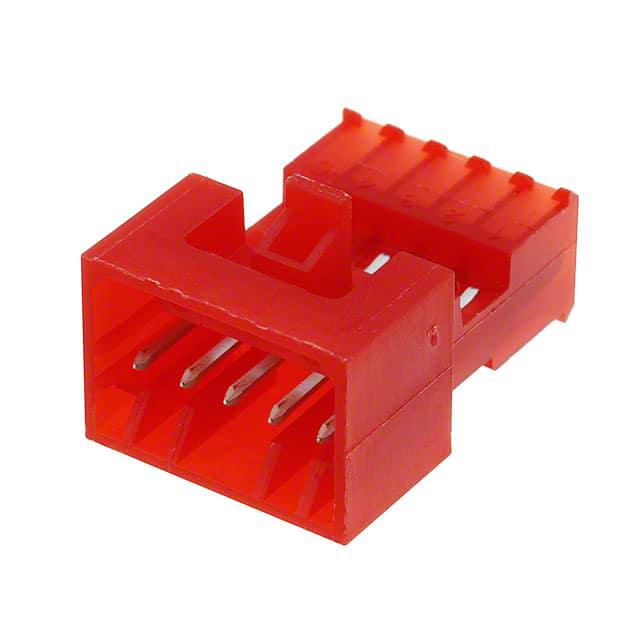

3-647000-5

厂牌: TE CONNECTIVITY
产品描述: Nylon Tin Plated Plug: 2.54mm, Standard Rectangular Connectors, Connector Assembly, With Mating Alignment, MTA 100
供应商型号: N-3-647000-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 3-647000-5

3-647000-5概述

    电子元器件产品技术手册

    1. 产品简介


    本手册介绍的是一个标准矩形连接器组件(MTA Plug),属于TE Connectivity品牌的产品线。这种连接器主要应用于信号电路的连接,具有极化配对和对接固定功能,适合用于需要高可靠性的电子系统。其主要特点包括塑料尼龙材质外壳、锡镀层触点、2.54毫米中心线间距,以及适用于各种严苛环境的机械和电气特性。

    2. 技术参数


    - 电气特性:
    - 操作电压:250 VAC
    - 接触电流额定值(最大):5 A
    - 插入力类型:正常插入力
    - 线缆尺寸范围:0.3 – 0.4 mm²
    - 机械特性:
    - 外壳材料:尼龙6/6
    - 外壳颜色:红色
    - 连接器高度:12.54 mm
    - 连接器宽度:21.4 mm
    - 连接器长度:15.24 mm
    - 配置特性:单行配置,五位接触点,接触点预装
    - 环境条件:
    - 工作温度范围:-55°C 至 105°C
    - 插拔操作类型:极化配对
    - 插拔固定类型:闩锁式

    3. 产品特点和优势


    此款连接器具有独特的极化配对和对接固定功能,确保了插头和插座之间的正确对接和稳定连接。尼龙6/6外壳不仅提高了产品的耐热性和抗冲击性,还增强了整体的机械强度。同时,其低卤素含量特性使得该产品在环境保护方面也表现出色,符合多项国际安全标准,包括欧盟RoHS和REACH规定。

    4. 应用案例和使用建议


    该连接器广泛应用于信号传输、工业自动化、通信设备等领域。例如,在汽车电子系统中,该连接器可用于连接传感器和控制模块;在消费电子产品中,则可以用于连接显示器和主板。在实际应用中,用户应注意连接器的工作环境温度限制,以避免过热引起的故障。此外,正确的安装和定期检查可以延长其使用寿命并提高系统的可靠性。

    5. 兼容性和支持


    该连接器可与符合UL和CSA标准的产品兼容。厂商提供了完善的客户支持和技术文档,包括产品规格书、CAD文件和用户手册等。如需进一步的技术咨询,可拨打技术支持热线+1 800 522 6752进行联系。

    6. 常见问题与解决方案


    - 问题1:连接器安装时接触不良。
    - 解决方案:检查连接器是否完全插入,确认外壳上的锁定装置已正确啮合。

    - 问题2:连接器频繁出现短路现象。
    - 解决方案:确认连接器的接地点和信号线是否分开布线,避免金属部件接触。

    7. 总结和推荐


    综合来看,该连接器凭借其优异的电气性能、可靠的机械设计和环境适应能力,具备较高的市场竞争力。特别适用于信号传输领域的高要求环境。基于其出色的性能和广泛的应用场景,强烈推荐用户选择使用这款连接器组件。
    通过以上分析,我们对TE Connectivity品牌的这款标准矩形连接器组件有了全面了解,无论是从技术规格、应用范围还是用户支持方面,都展示了其作为高端电子连接器的卓越品质。

3-647000-5参数

参数
排数 1
针脚数 5pin
触头镀层
线规 22 AWG
间距 2.54mm
触头镀层厚度 2.03μm
颜色 红色
电缆端接 IDC
类型 Latch Holder,Plug
长*宽*高 15.24mm*21.4mm*21.4mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

3-647000-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-647000-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 3-647000-5 3-647000-5数据手册

3-647000-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
