52935-2

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 蓝色U型接线端子 绝缘端子, PIDG系列, M3.5螺栓, 6.35mm宽, 最小线规1mm², 最大线规2.6mm²
供应商型号: 3392234
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY 端子 - 铲形端子 52935-2

52935-2概述


    产品简介

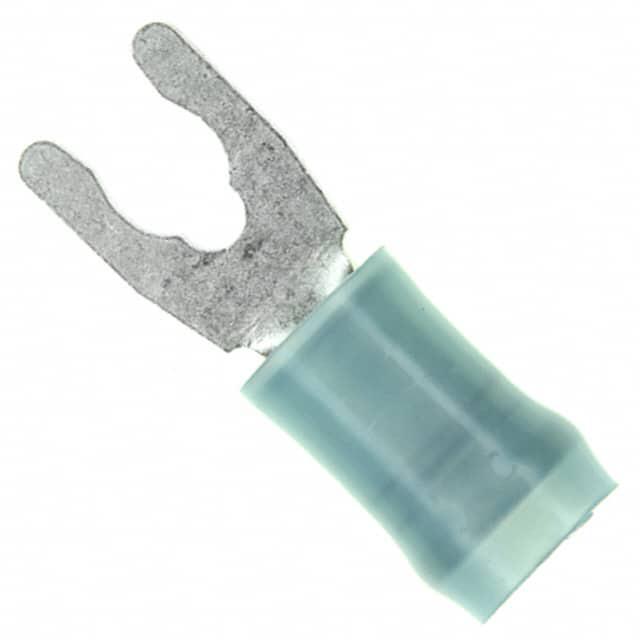

    这款Spring Spade Terminal(弹簧叉形端子)是一款专门设计用于连接电线的电子元件。它适用于16至14 AWG(American Wire Gauge)的电线,并且能够适配#6或M3.5的螺栓直径。该产品主要用于电气和汽车应用中,具有良好的导电性和机械强度。它的特点是采用了部分绝缘的设计,使得安装更加方便,同时也增强了安全性。

    技术参数


    - 尺寸和重量:
    - 螺栓直径:3.56 mm [0.14 in]
    - 接触舌厚度:0.79 mm [0.031 in]
    - 总长度:20.3 mm [0.799 in]
    - 最大兼容绝缘直径:4.62 mm [0.182 in]
    - 绝缘直径范围:2.92 – 4.62 mm [0.115 – 0.182 in]
    - 电气特性:
    - 额定电压:300 V
    - 适用电线材料:铜
    - 适用电线镀层材料:锡
    - 操作环境:
    - 工作温度范围:105°C [221°F]

    产品特点和优势


    该款弹簧叉形端子具有以下几个显著的特点和优势:
    1. 安全性高:采用部分绝缘设计,可以有效防止触电事故的发生。
    2. 可靠性强:锡镀层提供了优异的耐腐蚀性能,延长了使用寿命。
    3. 易于安装:弹簧式结构确保了稳定可靠的连接,减少了安装时间。
    4. 环保合规:符合欧盟RoHS、ELV和REACH指令,无卤素含量,满足环保要求。

    应用案例和使用建议


    应用案例
    该款弹簧叉形端子广泛应用于各种电气设备和汽车制造中。例如,在汽车的电池连接、发动机控制系统以及家用电器的电源连接中,都可以看到它的身影。
    使用建议
    - 在安装前,请确保电线绝缘层符合最大兼容绝缘直径的要求。
    - 使用适当的压接工具进行压接,以确保连接的可靠性和电气性能。
    - 定期检查连接点,确保没有松动或腐蚀现象。

    兼容性和支持


    - 兼容性:该产品可与各种铜基电线及#6/M3.5规格的螺栓配合使用。
    - 支持服务:如有任何技术支持需求,请拨打+1 800 522 6752获取帮助。

    常见问题与解决方案


    1. 问题:如何确认该端子是否适合我的应用?
    - 解决方案:请检查产品的规格说明,特别是电线直径、螺栓规格和额定电压等关键参数。

    2. 问题:如果发现接触不良怎么办?
    - 解决方案:首先检查是否有正确的压接,其次确保电线直径在规定的范围内。如仍有问题,请联系技术支持。

    总结和推荐


    总体而言,这款Spring Spade Terminal凭借其优良的安全性、可靠性和环保特性,在各类电气设备和汽车制造中表现出色。对于需要高可靠性的应用场景,这款产品是一个理想的选择。因此,我强烈推荐这款产品用于需要稳定电气连接的应用场合。

52935-2参数

参数
长*宽*高 20.29mm(长度)*6.35mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

52935-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

52935-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 52935-2 52935-2数据手册

52935-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
