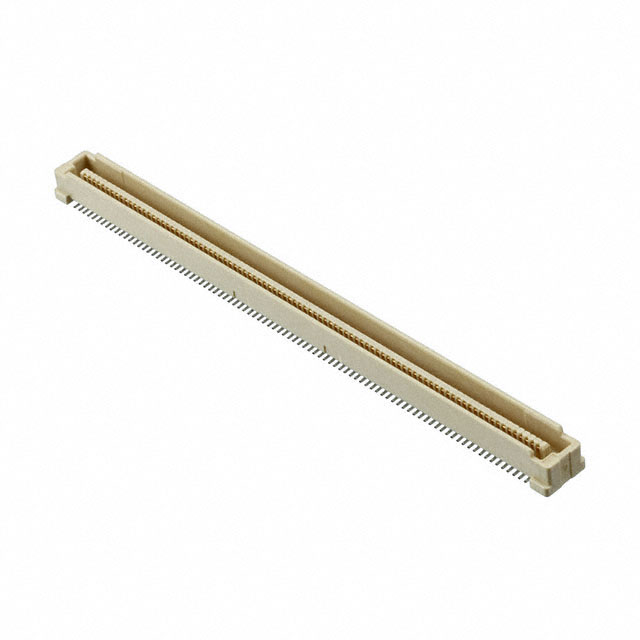

5177984-9

厂牌: TE CONNECTIVITY
产品描述: Center Strip Contacts,Plug 800μm 2 180pin 5mm,9mm,13mm,17mm 4.6mm 203nm 金 贴片安装 77.8mm(长度)*6mm(高度)
供应商型号: JY-5177984-9
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5177984-9

5177984-9概述

    电子元器件技术手册:FH 0.8mm PITCH B-T-B CONNECTOR

    产品简介


    本手册介绍的产品为FH 0.8mm PITCH B-T-B(Board-to-Board)连接器插件。这是一种用于板对板连接的关键组件,广泛应用于计算机、通讯设备、消费电子等领域。此连接器采用0.8mm的高精度间距设计,具有稳定的电气性能和良好的机械稳定性,适用于需要紧凑布局和可靠传输的场合。

    技术参数


    1. 接触材料:黄铜镀镍。
    2. 表面处理:接触区域为0.0002mm的金镀层,焊接区域为0.002mm的无铅锡镀层。
    3. 电气规格:电流承载能力可达最大5A,电压承受能力最高可达50V。
    4. 温度范围:工作温度范围为-40°C至+85°C。
    5. 插头与插座高度:结合高度为2.5mm。
    6. 电路数:可提供10至200个电路的选择。
    7. 材料:外壳材料为高温热塑性塑料(LCP),UL 94 V-0级防火等级。
    8. 重量:详细重量见手册表格。

    产品特点和优势


    - 高精度:0.8mm的高精度间距确保信号传输的稳定性和可靠性。
    - 高载流能力:可承载最大5A电流,适用于多种电力和信号传输需求。
    - 宽温范围:能够在-40°C至+85°C的极端环境下工作,适应各种复杂的应用环境。
    - 防火等级:UL 94 V-0级的材料保证了高安全标准。
    - 耐用性:结合区域采用高强度金属,确保多次插拔后的耐用性和稳定性。
    - 低卤素含量:减少有害物质排放,符合环保要求。

    应用案例和使用建议


    - 应用案例:本连接器广泛应用于通讯设备、医疗仪器、汽车电子等领域。例如,在汽车电子系统中,它可用于控制模块之间的高速数据传输。
    - 使用建议:为了确保最佳性能,安装时需遵循推荐的PCB布局和布线方案。特别是注意电源线和信号线的分离以减少电磁干扰,以及连接器的插拔次数不要超过制造商规定的最大值。

    兼容性和支持


    - 兼容性:此连接器适用于各种标准板对板连接系统。与标准尺寸的PCB兼容,无需特殊工具即可轻松安装。
    - 支持:厂家提供详尽的技术文档和安装指南,客户可随时联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 问:如何正确安装连接器?
    答:请参照手册中的安装步骤,注意定位孔与PCB上的焊盘对齐,避免错误插入。
    2. 问:连接器过热怎么办?
    答:检查负载是否超出了最大允许电流,必要时重新布置电路或更换更大容量的连接器。
    3. 问:无法正常接通怎么办?
    答:确认连接器插针是否损坏,检查是否有异物阻碍接触。如果仍无法解决,联系技术支持部门进行检测维修。

    总结和推荐


    综合来看,这款FH 0.8mm PITCH B-T-B连接器在精密电子设备的信号和电力传输方面表现优异。其高精度、高载流能力和宽温度范围使其成为多种应用场景的理想选择。如果您正在寻找一款既可靠又耐用的板对板连接器,强烈推荐使用该产品。

5177984-9参数

参数
类型 Center Strip Contacts,Plug
间距 800μm
排数 2
触头镀层
板上高度 4.6mm
针脚数 180pin
接合堆叠高度 5mm,9mm,13mm,17mm
触头镀层厚度 203nm
长*宽*高 77.8mm(长度)*6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 盒装,管装
