5-104809-7

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 2.54mm间距8p单排排针 板对板, 线对板连接器, AMPMODU MTE系列, 直角, 通孔安装
供应商型号: JY-5-104809-7
供应商: 云汉优选
标准整包数: 1

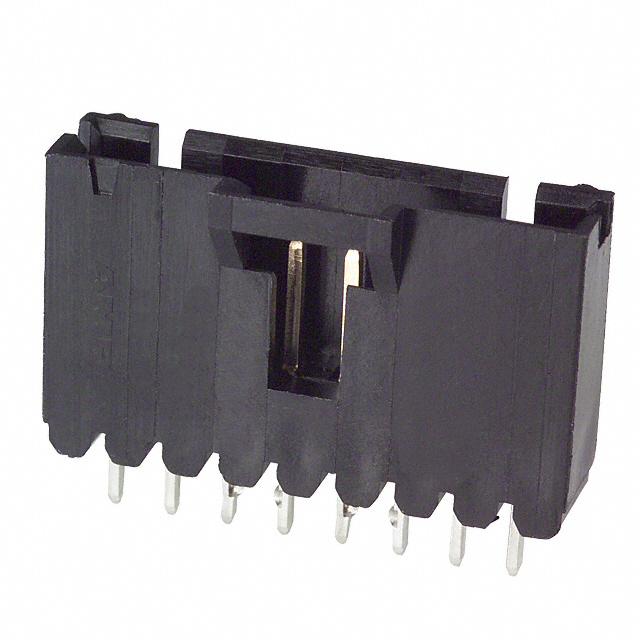

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-104809-7

5-104809-7概述


    产品简介


    产品名称: PCB Mount Header, 垂直安装,线到板连接,8位,2.54mm中心线,全屏蔽,金镀层,通孔焊接,信号,AMPMODU MTE
    产品类型: 这是一种垂直安装的线到板连接器(PCB Headers),用于电路板之间信号传输的高可靠性互连。主要应用于消费电子、工业自动化、汽车电子等领域。

    技术参数


    - 中心线间距(Pitch): 2.54 mm (0.1 in)
    - 引脚数: 8
    - 排列方式: 单排
    - 焊接方式: 通孔焊接
    - 引脚接触长度: 5.84 mm (0.23 in)
    - 接触面积镀层: 金
    - 接触电阻: ≤15 mΩ
    - 绝缘电阻: ≥5000 MΩ
    - 耐压值: 600 V (最大)
    - 工作温度范围: -65°C 至 105°C (-85°F 至 221°F)
    - 推荐PCB厚度: 1.57 mm (0.062 in)

    产品特点和优势


    - 全屏蔽设计: 有效防止电磁干扰(EMI),提升信号传输质量。
    - 高接触可靠性: 接触电阻低,绝缘电阻高,适用于高频信号传输。
    - 宽工作温度范围: 能在极端环境下保持稳定的工作性能。
    - 兼容性: 符合多种行业标准,如CSA LR7189和UL E28476,适用于广泛的工业应用。
    - 低卤素含量: 符合环保要求,适合绿色制造。

    应用案例和使用建议


    应用案例:
    这种连接器广泛应用于消费电子设备(如手机、平板电脑)、工业控制设备(如PLC控制系统)以及汽车电子系统中。例如,在汽车电子系统中,这类连接器可以用于传感器和控制器之间的信号传输。
    使用建议:
    - 在安装时,确保PCB厚度符合推荐值(1.57 mm),以保证良好的焊接效果。
    - 由于其全屏蔽设计,建议在高EMI环境中使用,以避免信号干扰。
    - 考虑到工作温度范围较广,选择该连接器时需确保其符合所处环境的实际温度需求。

    兼容性和支持


    - 兼容性: 该产品支持各种主流电子设备,且已通过多项行业标准认证,如CSA LR7189和UL E28476。
    - 技术支持: 如有任何技术问题,可联系厂商获取支持,电话:+1 800 522 6752。

    常见问题与解决方案


    1. 问题: 安装后接触不良。
    - 解决办法: 检查PCB焊接质量,确保焊点均匀且无虚焊。

    2. 问题: 使用过程中信号不稳定。
    - 解决办法: 检查屏蔽效果,确保连接器外壳良好接地。

    3. 问题: 工作温度超出推荐范围。
    - 解决办法: 确保连接器周围没有过热源,或使用额外的散热措施。

    总结和推荐



    总结

    :
    这款PCB Mount Header, 垂直安装,线到板连接器具有全屏蔽设计、低接触电阻、高绝缘电阻和宽工作温度范围的特点,能够提供可靠的信号传输性能。其卓越的兼容性和环保特性使其成为众多应用场景的理想选择。
    推荐:
    鉴于其优良的技术参数和广泛应用的前景,强烈推荐在高可靠性要求的应用中使用此款连接器。无论是工业自动化还是消费电子,它都能满足不同领域的高性能需求。

5-104809-7参数

参数
针脚数 8pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层 - 配接
颜色 黑色
防护等级 -
类型 Header,Latch Holder
触头镀层厚度 - 配接 380nm
额定电流 3A
长*宽*高 22.86mm(长度)*6.66mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

5-104809-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-104809-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-104809-7 5-104809-7数据手册

5-104809-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
