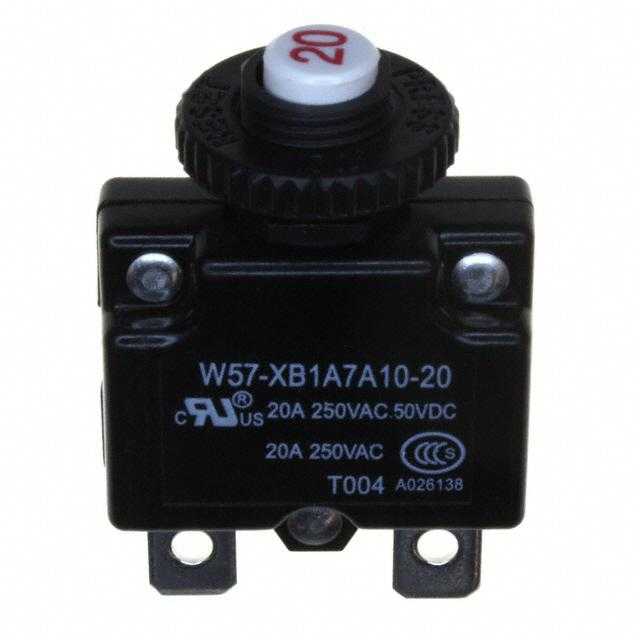

9-1423364-9

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述: 1 20A 按下重置 面板安装
供应商型号: 9-1423364-9
供应商: Master
标准整包数: 10
TE CONNECTIVITY 其他开关 9-1423364-9

9-1423364-9概述

    W57 系列紧凑型断路器技术手册

    1. 产品简介


    W57 系列紧凑型断路器是由Potter & Brumfield生产的一种热式断路器。这些断路器适用于工业和商业环境中各种应用场合,如设备保护、电动机保护、电源线路保护等。它们提供额定电流从3安培到20安培的多种选择,并且具有紧凑设计、不可手动触发等特点,使其成为许多不同应用的理想选择。

    2. 技术参数


    以下是W57系列断路器的关键技术参数:
    - 额定电流:3A至20A
    - 电阻:
    - 额定电流为3A时:0.083Ω
    - 额定电流为8A时:0.031Ω
    - 环境温度范围:0°C至+60°C
    - 工作电压:最大50VDC,250VAC,50/60Hz
    - 开断能力:1000安培(符合UL标准1077)
    - 复位时间:60秒
    - 耐压强度:1500VAC(60秒)
    - 绝缘电阻:100兆欧姆

    3. 产品特点和优势


    W57系列紧凑型断路器具备以下几个独特的特点和优势:
    - 新式紧凑设计:相较于传统的断路器,W57系列提供了更小的体积,适合空间有限的应用场合。
    - 不可手动触发:确保了系统的一致性和可靠性,防止人为误操作导致的故障。
    - 视觉指示按钮:当断路器跳闸时,按钮会自动伸出以进行视觉指示。
    - 多种安装和端接选项:提供了多种安装和端接方式,适应不同的安装需求。

    4. 应用案例和使用建议


    W57系列紧凑型断路器广泛应用于各类需要过载保护的设备中。例如,在电动机控制柜中作为过载保护装置,防止电动机因过载而损坏;也可以用于电源保护电路,保护电路免受瞬态过电压的影响。
    使用建议:
    - 在选择断路器时,确保其额定电流符合负载的实际需求。
    - 安装过程中,确保所有连接正确无误,并遵循制造商的指导。
    - 在设备运行期间,定期检查断路器的工作状态,以确保其正常运行。

    5. 兼容性和支持


    W57系列断路器支持多种安装和端接选项,具体可参见订购信息。此外,制造商还提供了详尽的技术支持文档和指导,以便于用户快速解决问题。对于不同国家和地区的认证和批准信息,请参阅技术手册中的详细说明。

    6. 常见问题与解决方案


    以下是用户在使用过程中可能遇到的一些常见问题及其解决方案:
    - 问题1:断路器频繁跳闸。
    - 解决方案:检查负载是否超出断路器的额定值,或者是否存在瞬态过电压现象。

    - 问题2:无法复位断路器。
    - 解决方案:确认断路器未过热,并按照手册指导重新进行复位操作。

    7. 总结和推荐


    W57系列紧凑型断路器是一款高性能的产品,适用于各种过载保护应用。其紧凑的设计、可靠的性能以及多种安装选项,使其在市场上具备很强的竞争力。总体而言,强烈推荐用户在需要过载保护的场合使用该系列产品。

9-1423364-9参数

参数
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 按下重置
额定电流 20A
极数 1
额定电压-AC -
额定电压-DC -
安装方式 面板安装

9-1423364-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1423364-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 9-1423364-9 9-1423364-9数据手册

9-1423364-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.2775 ¥ 27.7604
50+ $ 2.8776 ¥ 23.9261
200+ $ 2.7242 ¥ 22.6386
400+ $ 2.5652 ¥ 20.9073
600+ $ 2.3843 ¥ 19.525
1000+ $ 2.321 ¥ 19.0067
2600+ $ 2.0678 ¥ 16.9332
5000+ $ 2.0678 ¥ 16.9332
库存: 23
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 277.6
直接购买
加入购物车
