920107-000

产品分类: 其他线缆
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-920107-000
供应商: 期货订购
标准整包数: 500
TE CONNECTIVITY 其他线缆 920107-000

920107-000概述


    产品简介

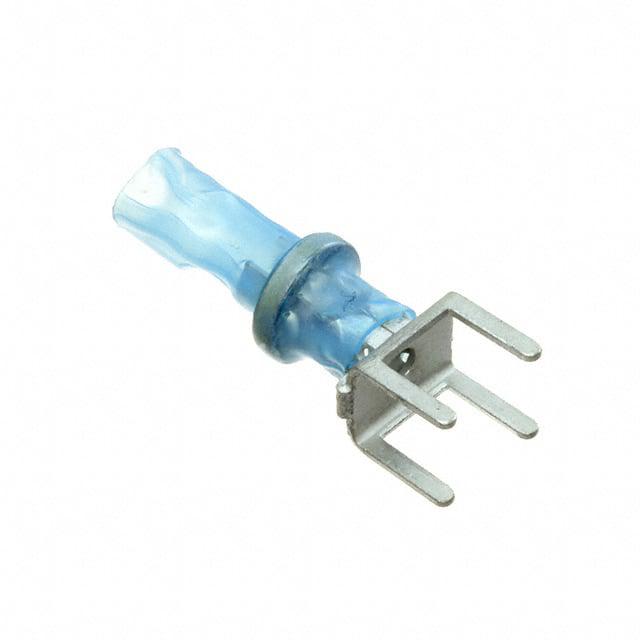

    产品名称:Coaxial PinPak
    产品类型: 射频同轴电缆连接器配件
    主要功能: Coaxial PinPak 是一种专为射频同轴电缆设计的终端连接解决方案。它通过控制焊接过程,确保可靠的电气连接,适用于射频同轴电缆与印刷电路板(PCB)之间的连接。
    应用领域:
    - 无线通信设备
    - 雷达系统
    - 卫星通信设备
    - 测试和测量设备
    - 医疗设备
    - 工业自动化系统

    技术参数


    | 参数 | 规格 |

    | 绝缘套管 | 热缩透明蓝色,辐射交联改性聚偏二氟乙烯 |
    | 焊料预成型及助焊剂 | 焊料:按ANSI-J-STD-006标准的Sn63 |
    助焊剂:按ANSI-J-STD-004标准的ROL1 |
    | 可熔环 | 热稳定热塑性材料,颜色为透明 |
    | 终端插针 | 按ASTMB103标准的C519OO,镀层为锡铅合金,含锡量≥55% |
    | 适用温度范围 | -55°C 至 +150°C |
    | 型号 | 电缆直径(mm) | 最大绝缘厚度(mm) | 最小导体直径(mm) | 最大长度(mm) | 最小导体长度(mm) | 最大孔径(mm) | 最小孔径(mm) | 熔融环外径(mm) |
    |
    | B-046-14-N | 2.54 | 3.4 | 2.3 | 28 | 14 | 1.7 | 1.3 | 0.3 |
    | B-046-10-N | 2.54 | 3.4 | 2.3 | 28 | 14 | 1.7 | 1.3 | 0.3 |
    | B-046-11-N | 2.54 | 4.4 | 2.8 | 30 | 14 | 1.7 | 1.5 | 0.3 |
    | B-046-12-N | 5.08 | 3.4 | 2.3 | 28 | 14 | 1.7 | 1.3 | 0.3 |
    | B-046-13-N | 5.08 | 4.4 | 2.8 | 30 | 14 | 1.7 | 1.5 | 0.3 |
    | B-046-15-N | 6.35 | 4.4 | 2.8 | 30 | 14 | 1.7 | 1.5 | 0.3 |
    | B-046-66-N | 6.35 | 4.4 | 2.8 | 30 | 14 | 1.7 | 1.5 | 0.3 |

    产品特点和优势


    1. 可靠的电气连接: Coaxial PinPak 能够提供高度可靠的焊接连接,保证射频信号传输的质量。
    2. 宽泛的工作温度范围: 适应极端环境条件,能够在 -55°C 到 +150°C 的范围内正常工作。
    3. 便于安装: 设计易于装配,可以快速可靠地将同轴电缆连接到 PCB 上。
    4. 材料选择: 采用高质量的材料,如辐射交联改性聚偏二氟乙烯、锡铅合金等,确保长期稳定性。
    5. 符合行业标准: 所用材料和工艺均符合行业标准,如 ANSI-J-STD-006 和 ANSI-J-STD-004,提高产品可靠性。

    应用案例和使用建议


    应用场景:
    - 在雷达系统中,用于天线与接收机的连接。
    - 在无线通信设备中,实现高效的信号传输。
    - 在医疗设备中,确保信号稳定性和安全性。
    使用建议:
    - 在安装前,应按照制造商提供的安装指南(如 RPIP-500-03)进行准备和安装,确保最佳效果。
    - 使用适当的工具对电缆进行处理,如剥离绝缘层和清洁导体表面,以获得最佳焊接效果。
    - 在焊接过程中,确保焊点周围没有污染物,防止焊接不良。

    兼容性和支持


    Coaxial PinPak 可与多种射频同轴电缆及 PCB 材料兼容。TE Connectivity 提供全面的技术支持,包括产品选型、安装指导和售后服务。用户可以通过官网和技术手册获取详细的安装指南和支持文档。

    常见问题与解决方案


    1. 问题:焊点不牢固
    - 解决方案: 重新检查焊料预成型和助焊剂的选择,确保使用符合标准的材料。同时检查焊接温度和时间是否符合要求。

    2. 问题:导体腐蚀
    - 解决方案: 确保电缆导体与PinPak接触良好,避免湿气侵入。如果发现腐蚀迹象,应立即更换损坏的部件。
    3. 问题:信号传输不稳定
    - 解决方案: 检查安装是否正确,确认焊点质量。如仍存在问题,建议重新焊接并确保电缆导体与PinPak完全贴合。

    总结和推荐


    Coaxial PinPak 在射频同轴电缆与 PCB 连接方面表现出色,具有优良的电气性能和宽泛的工作温度范围。其易于安装的特点使得它成为多种应用的理想选择。结合 TE Connectivity 提供的支持和售后保障,我们强烈推荐这一产品,尤其适合对信号质量和可靠性要求高的应用场景。
