首页  >  产品百科  >  169481-2

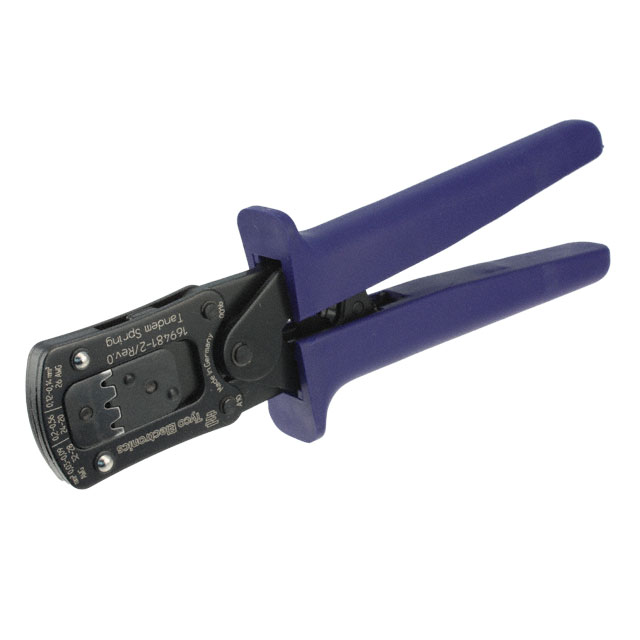

169481-2

产品分类: 线缆工具
厂牌: TE CONNECTIVITY
产品描述: Application Tooling, Straight Action Hand Crimping Tool
供应商型号: Q-169481-2
供应商: 期货订购
标准整包数: 1
TE CONNECTIVITY 线缆工具 169481-2

169481-2概述

    底冲模具(Bottoming Dies)白皮书
    引言
    底冲模具在压接生产过程中扮演着至关重要的角色,它涉及设计、维护和认证等各个环节。为了确保长期一致性,这些要素至关重要,因为它们能够保证压接终端上施加正确的压接力,从而实现指定的抗拉强度、机械稳定性和电导率。
    确保一致的压接结果
    底冲模具与握力控制
    - 压接效果的关键因素
    了解基本压接理论是讨论压接重复性的前提条件。TE Connectivity公司(原为AMP Incorporated,后被Tyco Electronics收购)最早开发出了我们今天所熟知的压接理论和技术。
    压接的主要参数基于终端的材料厚度和将要压接的电线的圆形密尔面积(截面面积)。当正确计算时,压缩和截面面积的减小会提供最佳的抗拉强度、机械稳定性和电导率组合。
    只要达到一个一致的“窗口”压缩量,就可以预测被压接产品的性能也是一致且可重复的。因此,使用的工具的一致性是关键的。
    TE CERTI-CRIMP手工具在工厂根据模具的最大终端和电线要求设定握力。所有CERTI-CRIMP工具都包含免费的认证证书,证明该工具是在特定日期由我们的工厂认证的。这允许客户追踪并预测未来工具性能验证的要求。
    CERTI-CRIMP工具通过棘轮机制进一步提高高精度压接,该机制帮助操作员确保模具在工具打开之前到底。然而,尽管棘轮机制有助于操作,但就压接力而言,它只是次要的因素。实际上,在长期使用中,工具机构内的磨损和摩擦可能会影响工具性能,需要送回工厂进行调整和重新认证以确保正常运行。
    当规范要求使用TE终端时,CERTI-CRIMP工具的重复握力和底冲模具确保了重复的压接。
    为了确认压接配置的重复性,标准的固定点是工具压接组件的底冲表面。必须确保工具的压接组件底冲,或在0.025毫米[0.001英寸]以内。握力是一个关键因素,可以确认任何特定的手动工具、终端和电线组合是否可以压接。这需要考虑在整个终端和电线范围内实现最佳压缩所需的力。压接夹口将校准到底在每个特定工具的最大压接力要求上。
    工具考虑
    确保一致的压接结果
    保证一致性涉及的第一批关键组件是压接本身。通常,有两种方法用于验证压接区域——通过测量压接或通过测量工具。
    对于开槽终端,验证的方法是测量压接终端的电线夹口(即终端压接高度),使用具有适当修改的钳口的千分尺。对于闭合槽(绝缘或不绝缘)或同轴产品,则利用量规检查压接工具本身。第二个关键需求是工具能够始终如一地重复压接轮廓。手动工具必须能够始终如一地重复电线和终端的截面面积减少。
    工具设计和维护都是这种一致性的一部分。通过将压接配置关联到工具操作的固定点(设置),标准化工具的压接性能。
    CERTI-CRIMP手动工具在工厂根据所需的手柄力设置到最严格的符合规格。这不是用户可调节的。

    产品简介


    产品类型: 底冲模具(Bottoming Dies)
    主要功能: 提供一致的压接力,确保终端上的抗拉强度、机械稳定性和电导率。
    应用领域: 主要应用于电线和终端压接生产,特别是在高压连接器和其他需要可靠连接的应用中。

    技术参数


    - 压接力: 设定于最大终端和电线要求的握力。
    - 重复性: 工具的重复压接能力确保每次压接的性能一致。
    - 底冲精度: 模具需到底冲或在0.025毫米[0.001英寸]以内。
    - 棘轮机制: 确保模具到底前工具不能打开,从而保障压接力。
    - 认证证书: 包含证书,记录工具在特定日期由工厂认证的详细信息。

    产品特点和优势


    特点:
    - 精确的压接力控制,确保重复的压接性能。
    - 通过标准化的底冲表面来保证压接的一致性。
    - 通过校准的棘轮机制确保每次压接都能到底。
    - 提供详细的认证证书,记录压接工具的性能和规格。
    优势:
    - 提供了对终端和电线压接过程的高度一致性和可靠性。
    - 通过严格的设计和校准确保产品质量。
    - 配备认证证书,便于追溯和未来验证。

    应用案例和使用建议


    应用案例:
    底冲模具常用于电线和终端的连接生产,例如在高压连接器、汽车工业和其他需要可靠连接的领域。通过底冲模具,可以确保压接终端具备足够的机械稳定性、抗拉强度和电导率。
    使用建议:
    - 定期维护和认证工具,确保其性能持续稳定。
    - 在压接过程中使用专门的测量工具,如千分尺或量规,来验证压接的质量。
    - 考虑更换磨损的部件,确保模具能够保持一致的底冲精度。

    兼容性和支持


    兼容性:
    底冲模具适用于多种类型的终端和电线,适用于不同的压接设备和应用场景。TE Connectivity提供广泛的压接工具和配件,确保其工具的兼容性。
    支持和服务:
    TE Connectivity提供全面的技术支持和售后服务,包括设备安装、培训、预防性维护和检查认证服务。此外,还提供详细的文档支持,便于客户追踪和验证工具性能。

    常见问题与解决方案


    常见问题:
    1. 工具性能不稳定: 可能是因为模具磨损或工具没有定期认证。
    - 解决方案: 定期维护和认证工具,更换磨损的模具部件。
    2. 压接力不够: 可能是由于握力不足或工具没有正确设置。
    - 解决方案: 校准握力,确保模具能够到底。
    3. 压接尺寸不符合标准: 可能是由于压接工具未正确校准。
    - 解决方案: 使用千分尺或量规进行检查和校准。

    总结和推荐


    总结:
    TE Connectivity的底冲模具提供了高度一致性和可靠性,确保终端压接过程中的质量。这些模具通过精确的压接力控制、标准化的底冲表面以及严格的认证程序确保了高性能。
    推荐:
    强烈推荐使用TE Connectivity的底冲模具。它们在高压连接器和其他需要可靠连接的应用中表现出色,适合各种工业领域的生产和应用。

169481-2参数

参数
零件状态 在售
包装方式 散装

169481-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

169481-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 线缆工具 TE CONNECTIVITY 169481-2 169481-2数据手册

169481-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 725.6625 ¥ 6426.4671
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6426.46
直接购买
加入购物车
