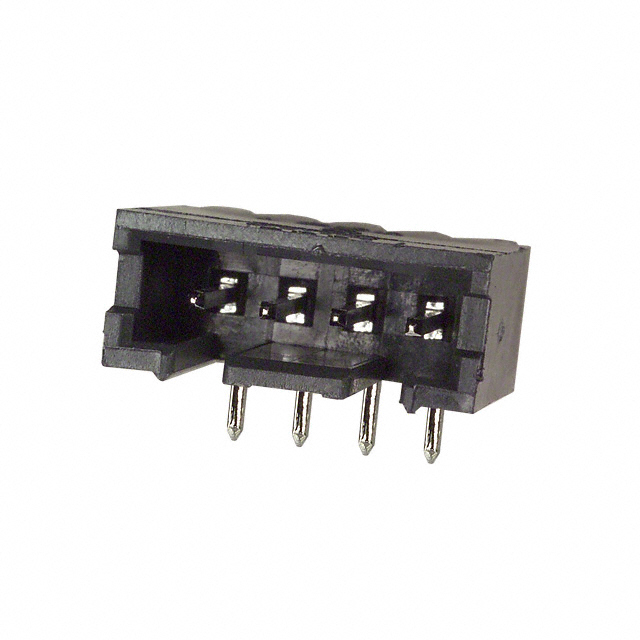

5-102523-1

厂牌: TE CONNECTIVITY
产品描述: Header,Push-Pull 2.54mm 1 4pin 3A 2.54μm 锡 黑色 通孔安装 13.2mm(长度)*13.94mm(高度)
供应商型号: N-5-102523-1
供应商: 云汉优选
标准整包数: 40
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-102523-1

5-102523-1概述

    # AMPMODU PCB Mount Header, Right Angle, Board-to-Board, 4 Position, 2.54 mm

    产品简介


    AMPMODU PCB Mount Header 是一种用于印刷电路板(PCB)的垂直连接器,特别适用于板到板连接。它具备四位置配置,适合于多种电气和机械应用。这种连接器以其完全包裹的设计和锡铅合金镀层而著称,可提供卓越的电气和机械性能,广泛应用于汽车、通信、工业自动化等领域。

    技术参数


    - 连接系统: Board-to-Board
    - PCB 连接器装配类型: PCB Mount Header
    - 引脚数: 4
    - 行数: 1
    - 中心线间距: 2.54 mm (.1 in)
    - 绝缘电阻: ≥ 5000 MΩ
    - 耐压: 最大 750 Vrms
    - 接触负载条件: 全加载
    - 接触形状与形式: 方形
    - 接触材料: 磷青铜
    - 接触面积镀层: 锡铅合金
    - 接触面积镀层厚度: 2.54 – 5.08 μm (100 – 200 μin)
    - 电流额定值: 最大 3 A
    - 焊盘终止方法: 通孔焊接
    - 工作温度范围: -65 – 105 °C (-85 – 221 °F)

    产品特点和优势


    - 完全包裹设计: 增强了机械稳定性并减少短路风险。
    - 高绝缘电阻: 5000 MΩ,确保信号传输质量。
    - 高耐压: 750 Vrms,适用于高压环境。
    - 锡铅合金镀层: 提高了抗腐蚀性和可靠性。
    - 通过多个认证标准: 如 CSA LR7189 和 UL E28476,确保产品质量。

    应用案例和使用建议


    应用案例
    这种连接器常用于汽车电子、通信设备、工业控制系统等领域,尤其是在需要紧凑布局和高可靠性的场合。例如,在汽车电子模块中,它能够实现多个传感器的数据传输。
    使用建议
    1. 在安装时,请确保焊盘与引脚对齐,避免偏移导致连接不良。
    2. 高温焊接过程中要控制温度,避免损坏引脚和镀层。
    3. 在多层电路板上使用时,注意保证足够的空间和散热,以防止过热问题。

    兼容性和支持


    这种连接器与多种标准兼容,如 CSA LR7189 和 UL E28476,且符合 RoHS、ELV 和 REACH 相关规定。制造商提供了详细的技术支持和售后服务,可以通过电话 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    1. 问题: 安装后信号传输不稳定
    - 解决方案: 检查焊接点是否良好,确保没有虚焊或冷焊现象。
    2. 问题: 连接器过热
    - 解决方案: 确认工作环境温度在允许范围内,适当增加散热措施。
    3. 问题: 插拔次数频繁导致接触不良
    - 解决方案: 更换接触镀层为更耐磨的材质,如金镀层。

    总结和推荐


    综上所述,AMPMODU PCB Mount Header 是一款高性能的连接器,具有优异的电气和机械特性,广泛适用于各种应用场合。无论是从可靠性的角度还是成本效益方面考虑,都是一个理想的选择。因此,我们强烈推荐在需要高品质板到板连接的应用中使用此产品。

5-102523-1参数

参数
针脚数 4pin
颜色 黑色
触头镀层 - 配接
间距-配接 2.54mm
额定电流 3A
排数 1
防护等级 -
触头镀层厚度 - 配接 2.54μm
类型 Header,Push-Pull
长*宽*高 13.2mm(长度)*13.94mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

5-102523-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-102523-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-102523-1 5-102523-1数据手册

5-102523-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
160+ $ 0.9964 ¥ 8.4694
360+ $ 0.9476 ¥ 8.0546
600+ $ 0.9282 ¥ 7.8897
1200+ $ 0.9078 ¥ 7.7163
2920+ $ 0.8262 ¥ 7.0227
库存: 57600
起订量: 160 增量: 40
交货地:
最小起订量为:160
合计: ¥ 1355.1
直接购买
加入购物车
