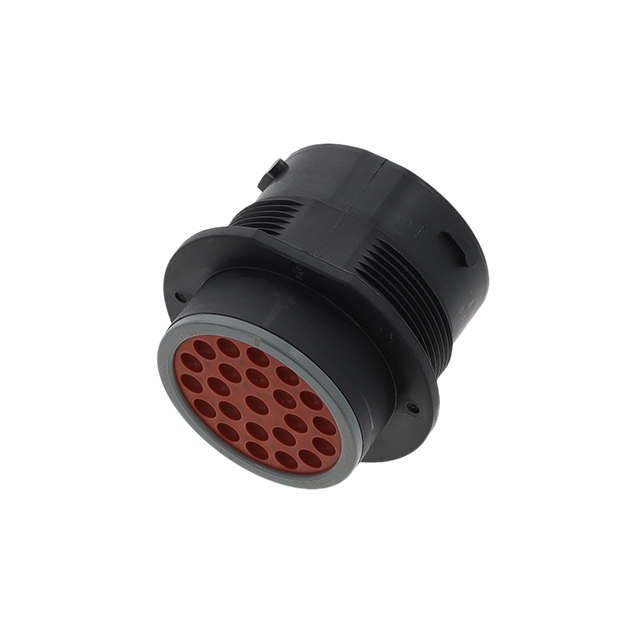

HDP24-24-23PE

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HDP20 护套是圆形热塑性连接器,提供 2-47 多种位数排列选择。HDP20 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: JY-HDP24-24-23PE
供应商: 云汉优选
标准整包数: 1

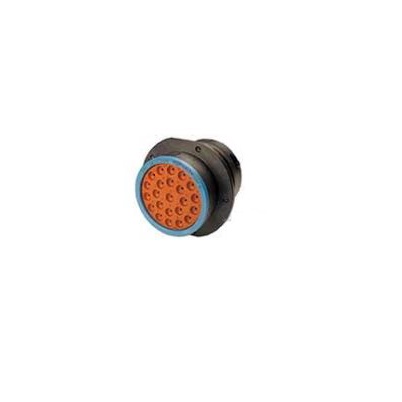

TE CONNECTIVITY 汽车连接器 HDP24-24-23PE

HDP24-24-23PE概述

    TE Connectivity HDP20 系列重载连接器技术手册

    1. 产品简介


    TE Connectivity(TE)的HDP系列连接器以耐用性和环境密封性能著称,适用于严苛环境下的连接需求。其中,HDP20 系列是特重型、环境密封的复合壳体多针连接器,具备快速插拔的卡口式耦合机制、单孔面板安装、硅胶密封以及后部插入/取出接触系统等功能。HDP20 系列可用于多种应用场景,包括工业控制、能源行业、汽车制造等领域。

    2. 技术参数


    - 尺寸和重量
    - 壳体尺寸: HDP20 系列提供两种壳体尺寸:18号和24号。
    - 壳体高度(直径):
    - 18号: 1.700 mm (43.17 in)
    - 24号: 1.950 mm (49.53 in)
    - 外壳长度:
    - 18号: 1.521 mm (38.63 in)
    - 24号: 1.521 mm (38.63 in)
    - 接口高度(直径):
    - 18号: 1.750 mm (44.45 in)
    - 24号: 2.000 mm (50.80 in)
    - 电气特性
    - 额定电流: HDP20 系列可接受大小为4的实心接触件,每个腔室的电流等级可达100安培。
    - 接触电阻: ≤0.005 Ω
    - 绝缘电阻: ≥5000 MΩ
    - 耐压强度: 2000 VAC
    - 温升范围: -55°C 到 +125°C (-67°F 到 +257°F)
    - 环境要求
    - 工作温度: -55°C 到 +125°C (-67°F 到 +257°F)
    - 储存温度: -29°C 到 +135°C (-20°F 到 +275°F)
    - 储存湿度: 低于 95% RH

    3. 产品特点和优势


    - 耐用性强: HDP20 系列采用复合塑料壳体,适合化学物质损伤环境,且具有防紫外线、防水、防尘、抗腐蚀等特性。
    - 环境密封: 通过硅胶密封,确保即使在恶劣环境下也能可靠运行。
    - 易于安装: 快速卡口式耦合机制使得安装过程非常简单便捷。
    - 可靠性高: 高达 100 安培的额定电流使 HDP20 能够应对各种严苛的应用环境。
    - 灵活配置: 支持多种配置,包括不同的接触排列和密封选项。

    4. 应用案例和使用建议


    - 工业自动化: 在工业自动化控制系统中,HDP20 系列能够承受频繁的机械振动和冲击,保证系统的稳定性。
    - 新能源: 用于风力发电机组、太阳能逆变器等设备,保障电力传输的安全可靠。
    - 轨道交通: 作为轨道交通车辆的关键接线组件,HDP20 在极端环境中表现出色,满足严苛的设计要求。

    5. 兼容性和支持


    - 兼容性: HDP20 系列兼容多种工业标准,如 IEC 和 DIN。
    - 支持服务: 从设计咨询到现场技术支持,TE 提供全面的服务体系,确保用户能够在整个生命周期内获得持续的支持。

    6. 常见问题与解决方案


    - 问题1: 接触件插入时为何出现困难?
    - 解决方案: 检查接触件和连接器是否符合规格要求;确保使用的工具正确无误。
    - 问题2: 连接器在潮湿环境中容易短路?
    - 解决方案: 使用配套的密封件,如硅胶密封圈,确保密封效果良好。
    - 问题3: 连接器在长期使用后出现接触不良现象?
    - 解决方案: 检查连接器内部是否有积尘或腐蚀现象,定期进行清洁和维护。

    7. 总结和推荐


    TE Connectivity 的 HDP20 系列连接器凭借其卓越的耐用性、可靠的环境密封性能以及简易的安装方式,在工业控制、新能源及轨道交通等多个行业中展现出色的表现。鉴于其优异的性能和广泛的应用领域,我们强烈推荐该系列产品用于各类需要高可靠性的场合。无论是设计初期还是项目实施过程中,HDP20 都是值得信赖的选择。

HDP24-24-23PE参数

参数
排数 -
针脚数 23pin
间距 -
长*宽*高 41.86mm(长度)*50.8mm(高度)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 盒装,散装

HDP24-24-23PE厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HDP24-24-23PE数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HDP24-24-23PE HDP24-24-23PE数据手册
