QSZH-125-NR3-65MM

产品分类: 热缩管
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 聚烯烃热缩管, QSZH-125系列, 11mm直径, 65mm长, 黑色, 4:1
供应商型号: 3236185
供应商: 海外现货
标准整包数: 10

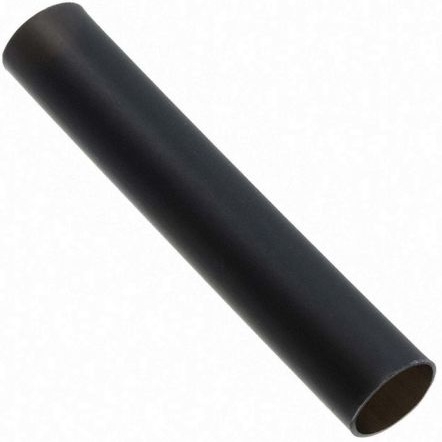

TE CONNECTIVITY 热缩管 QSZH-125-NR3-65MM

QSZH-125-NR3-65MM概述

    QSZH-125 热缩管技术手册

    1. 产品简介


    QSZH-125 热缩管是一种双层防潮热缩管,专为线束、连接器、接线端子和电线接头提供密封和保护设计。该产品适用于汽车环境中对线束进行环境密封、机械和电气保护的需求。其主要应用于车辆内部的电线接头和接地环终端。

    2. 技术参数


    QSZH-125 热缩管具有以下关键技术参数和性能指标:
    - 连续工作温度范围:-40°C 至 +125°C(3000小时)
    - 收缩比:4:1
    - 工作温度:+135°C
    - 流体耐受性
    - 尺寸规格:
    - NR1: 外径5.75mm,壁厚1.25mm,恢复直径2.65mm
    - NR2: 外径7.50mm,壁厚1.65mm,恢复直径3.45mm
    - NR3: 外径11.00mm,壁厚2.40mm,恢复直径4.65mm
    - NR3A: 外径14.00mm,壁厚3.00mm,恢复直径5.90mm
    - NR4: 外径18.30mm,壁厚4.35mm,恢复直径7.40mm

    3. 产品特点和优势


    QSZH-125 热缩管具备以下显著特点和优势:
    - 卓越的环境密封性能:浸入5%NaCl溶液24小时后,最小电阻可达2x10^8欧姆。
    - 快速安装:便于操作且无需特殊工具。
    - 零卤素:环保设计。
    - 安装后可检查性:易于检测确保安装质量。
    - 机械保护:防护弯曲、磨损和穿刺。
    - 应用灵活性:一种规格覆盖广泛的接地线尺寸和组合。
    - 小横截面轮廓:节省空间。
    - 温度等级:高达125°C。
    - 符合RoHS/ELV标准。

    4. 应用案例和使用建议


    QSZH-125 热缩管广泛用于汽车线束的密封和保护,尤其适合汽车内部电线接头和接地环终端。使用时需要注意:
    - 在选择尺寸之前参考《安装指南》(PIP-101)。
    - 收缩过程中如受限,收缩后的管壁厚度会小于指定值。
    - 可使用TE Automotive RBK-ILS处理器或其他推荐的应用设备进行安装。
    - 标准颜色为透明和黑色,可依据需求订购其他长度和颜色。

    5. 兼容性和支持


    QSZH-125 热缩管可与其他电子元器件和设备兼容,TE Connectivity提供了详尽的技术支持和维护服务。具体安装和选型信息可以咨询当地的TE Automotive办事处。

    6. 常见问题与解决方案


    - 问题1:收缩后的管壁厚度小于指定值。
    - 解决方案:确认在收缩过程中没有限制,并根据《安装指南》(PIP-101)正确选择尺寸。
    - 问题2:安装后难以检查。
    - 解决方案:确保在安装前充分检查所有组件并遵循安装指导。

    7. 总结和推荐


    QSZH-125 热缩管凭借其卓越的环境密封性、机械保护能力和灵活的应用范围,在汽车线束的密封和保护方面表现出色。它不仅满足RoHS/ELV标准,还具备零卤素的设计,是一款非常可靠的产品。综合考虑其多功能性和高可靠性,我们强烈推荐在汽车制造和维修中使用QSZH-125热缩管。

QSZH-125-NR3-65MM参数

参数
长*宽*高 65mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

QSZH-125-NR3-65MM厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

QSZH-125-NR3-65MM数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 热缩管 TE CONNECTIVITY QSZH-125-NR3-65MM QSZH-125-NR3-65MM数据手册

QSZH-125-NR3-65MM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.8214
25+ ¥ 2.5307
50+ ¥ 2.1374
100+ ¥ 2.1374
250+ ¥ 1.9151
500+ ¥ 1.9151
1000+ ¥ 1.8809
3000+ ¥ 1.8809
库存: 2799
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 28.21
