1-1879353-8

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 22KΩ ±5% 2W ±300ppm/℃ 通孔安装 9mm(长度)
供应商型号: U-1-1879353-8
供应商: 云汉优选
标准整包数: 1000

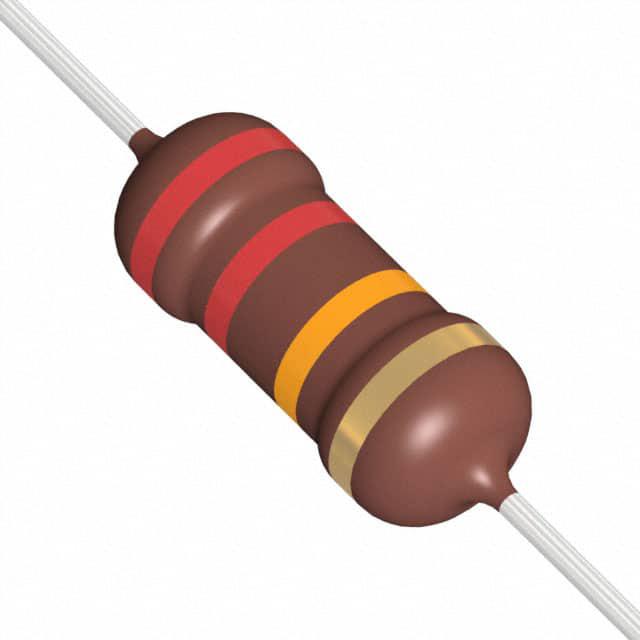

TE CONNECTIVITY 通孔电阻 1-1879353-8

1-1879353-8概述

    # RR Series Power Resistor 技术手册

    产品简介


    RR系列功率电阻是一款采用金属薄膜技术制造的高稳定性、高可靠性的电阻器。这种电阻器通过在高级陶瓷基体上沉积均匀的金属合金薄膜来实现其高精度和高性能。切割出螺旋形沟槽后,再焊接上电解铜引线并涂覆一层红色的非易燃保护漆。这些特性使得RR系列电阻器广泛应用于需要高稳定性和可靠性场合的工业、通信设备、医疗设备以及汽车电子等领域。

    技术参数


    基本参数
    - 型号: RR01, RR02, RR03
    - 阻值范围:
    - RR01: 0.22Ω - 1MΩ
    - RR02: 0.33Ω - 1MΩ
    - RR03: 0.33Ω - 1MΩ
    - 容差:
    - RR01: ±5%, E24 / ±1%, E24/E96
    - RR02: ±5%, E24 / ±1%, E24/E96
    - RR03: ±5%, E24 / ±1%, E24/E96
    - 最大耗散功率:
    - RR01: 1W
    - RR02: 2W
    - RR03: 3W
    - 热阻:
    - RR01: 120k/W
    - RR02: 80k/W
    - RR03: 65k/W
    - 极限电压:
    - RR01: 350V
    - RR02: 500V
    - RR03: 750V
    - 额定电压:
    - RR01: Pn × R
    - RR02: Pn × R
    - RR03: Pn × R
    - 温度系数: ±300ppm/°C
    - 基本规范: IEC 60115-1 和 60115-4
    - 气候类别: 55/155/56
    - 稳定度:
    - 对于±5%的容差: ∆R/R 最大值为+0.1Ω
    - 对于±1%的容差: ∆R/R 最大值为+0.1Ω

    产品特点和优势


    - 金属薄膜技术: 确保电阻器具有高稳定性和可靠性。
    - 非易燃材料: 提供电气、机械和气候保护。
    - 高功率密度: 在小型封装内提供高功率处理能力。
    - 高稳定性和一致性: 具有出色的脉冲性能。
    - 定义中断行为: 精确控制熔断时间。
    - 多种外形设计: 可以根据具体需求进行定制。

    应用案例和使用建议


    RR系列电阻器在各种环境中表现出色,适用于以下应用领域:
    - 工业自动化系统
    - 医疗设备
    - 通信设备
    - 汽车电子
    使用建议
    - 安装注意事项: 确保电阻器周围有足够的散热空间,以避免过热导致性能下降。
    - 环境因素: 避免暴露在极端温度和湿度条件下,以免影响电阻器的稳定性。
    - 电路设计: 设计电路时考虑负载变化对电阻器的影响,确保其能在额定范围内正常工作。

    兼容性和支持


    RR系列电阻器支持自动插入设备的处理,适合剪切和弯曲机的操作。此外,厂商还提供技术支持和维护服务,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    常见问题及解决方案
    - 问题: 温度过高导致电阻器失效
    - 解决方案: 确保良好的散热设计,例如增加散热片或改善空气流通。
    - 问题: 阻值变化超出预期
    - 解决方案: 检查是否在额定工作条件下运行,并确认是否存在其他干扰源。

    总结和推荐


    RR系列电阻器凭借其高稳定性和可靠性,在各类应用中表现出色。通过采用金属薄膜技术和优良的保护涂层,它能够有效应对高温、高压和其他恶劣环境。因此,我们强烈推荐该系列产品用于需要高可靠性的场合。

1-1879353-8参数

参数
电阻值 22KΩ
精度 ±5%
额定功率 2W
温度系数 ±300ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
包装方式 卷带包装

1-1879353-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1879353-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 1-1879353-8 1-1879353-8数据手册

1-1879353-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0392 ¥ 0.3334
20000+ $ 0.0371 ¥ 0.3152
40000+ $ 0.0347 ¥ 0.2948
100000+ $ 0.0306 ¥ 0.2601
库存: 3000
起订量: 3000 增量: 1000
交货地:
最小起订量为:3000
合计: ¥ 1000.2
