60774-2

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: Spring Spade Terminal 14-18AWG Brass 19.05mm Tin T/R Automotive
供应商型号: N-60774-2
供应商: 云汉优选
标准整包数: 12000
TE CONNECTIVITY 端子 - 铲形端子 60774-2

60774-2概述


    产品简介


    产品类型

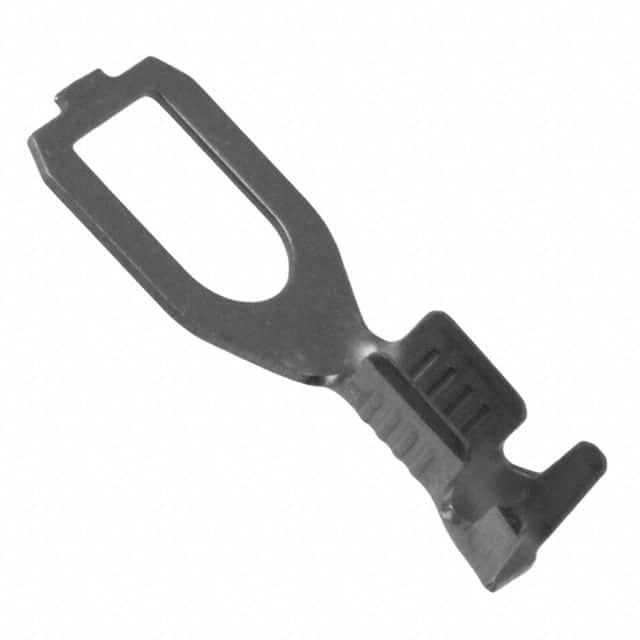

    60774-2型终端是一款适用于18至14 AWG导线的插舌型接线端子。其设计用于连接直径为#8或M4的螺栓,具备开放式的接线筒和直式端口。
    主要功能
    - 适用导线范围:18至14 AWG
    - 螺栓尺寸:#8 或 M4
    - 直径:4.17 mm(0.164 in)
    - 厚度:0.46 mm(0.018 in)
    应用领域
    - 适用于各种工业和电器设备中的连接和布线。
    - 可用于电源、信号传输和控制系统的连接点。

    技术参数


    | 参数类别 | 描述 |

    | 螺栓尺寸 | #8 或 M4 |
    | 导线范围 | 1624 - 4106 CMA |
    | 螺栓直径 | 4.17 mm(0.164 in) |
    | 插舌厚度 | 0.46 mm(0.018 in) |
    | 端子长度 | 20.32 mm(0.8 in) |
    | 接线筒内径 | 1.65 mm 和 3.04 mm(0.065 in 和 0.12 in) |
    | 兼容绝缘直径 | 最大3.56 mm(0.14 in),范围2.54 - 3.56 mm(0.1 - 0.14 in)|
    | 绝缘选项 | 无绝缘处理 |
    | 操作温度范围 | -40°C 至 110°C(-40°F 至 230°F) |

    产品特点和优势


    - 兼容性强:可与多种铜质导线配合使用,适用于不同的应用场景。
    - 可靠性高:采用镀锡铜材料,提高了接线端子的抗腐蚀能力和导电性。
    - 适用广泛:可在工业、家电及交通工具等多个领域广泛应用。
    - 安装便捷:直式设计便于安装和操作,同时提供高可靠性连接。

    应用案例和使用建议


    应用案例
    - 汽车制造业:用于连接汽车内部电线和电路板,确保可靠的电气连接。
    - 工业控制系统:在复杂的工业控制系统中作为关键连接点,保证系统的稳定运行。
    使用建议
    - 选择合适导线:根据实际需求选择符合规格的导线,确保连接稳固可靠。
    - 安装注意事项:在安装时注意检查导线的绝缘层,确保没有破损,避免发生短路现象。

    兼容性和支持


    - 兼容性:本产品可与多种铜质导线兼容,适用于不同的连接需求。
    - 支持服务:如需技术支持,可拨打+1 800 522 6752联系客服。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线连接不稳固 | 确保导线已正确插入并固定好 |
    | 端子出现氧化 | 清洁并重新涂抹导电膏 |
    | 连接处过热 | 检查连接是否松动,适当调整紧固度 |
    | 绝缘层破损 | 更换新的导线 |

    总结和推荐


    综上所述,60774-2型插舌型接线端子是一款高性能的产品,具有广泛的适用性和良好的可靠性。它不仅在工业和家用电器中表现出色,还具有出色的兼容性和易用性。我们强烈推荐此产品给需要可靠连接的客户。如果您有任何疑问或需要进一步的帮助,请随时联系我们。

60774-2参数

参数
长*宽*高 20.27mm(长度)*7.49mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

60774-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

60774-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 60774-2 60774-2数据手册
