5-747912-2

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY

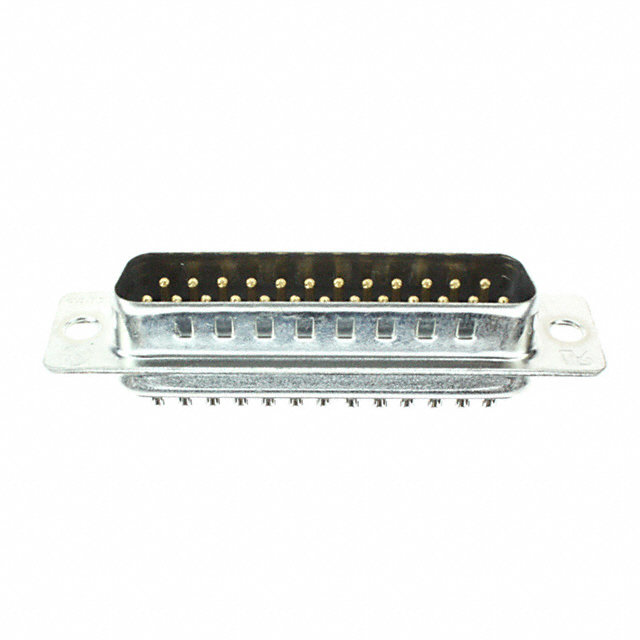

产品描述: 泰科电子 D-Sub连接器, Amplimite HD-20系列, 公插, DB25针, 面板安装, 直角主体
供应商型号: JY-5-747912-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY D-Sub 连接器 5-747912-2

5-747912-2概述

    AMPLIMITE Cable Connectors 和屏蔽硬件套件技术手册

    产品简介


    AMPLIMITE电缆连接器和屏蔽硬件套件是一款专为工业、医疗、计算机和通信行业设计的电子元器件。这些连接器和屏蔽硬件被广泛应用于工业机器、医疗仪器、计算机及其外设、RAID存储阵列、文件服务器/路由器、磁带存储系统、工作站及手持设备等领域。相比军用标准,它们提供了成本更低廉的商用版本。

    技术参数


    - 连接器类型:
    - 插头(Plug)可接受20号DF插针接头(pin contacts),插座(receptacle)可接受20号DF插座接头(socket contacts)。
    - 壳体材料: 钢,镀锡或镀锌。
    - 安装孔径: 直径0.120英寸的标准孔。
    - 安装方式: 采用4-40丝牙自锁螺母(clinch nuts)。
    - 最大电缆外径范围: 0.165英寸至0.455英寸。
    - 材料与表面处理:
    - 壳体: 钢,镀锡。
    - 插入物: 94V-0级阻燃塑料,黑色。
    - 屏蔽: 钢,镀锡。
    - 罩壳: PVC,黑色。
    - 螺丝: 锌合金。

    产品特点和优势


    - 成本优势: 商用版本比军用版本更具成本效益。
    - 多样性: 提供多种屏蔽硬件和屏蔽罩套件。
    - 兼容性: 与任何符合MIL-C-24308尺寸要求的20号或22号D型子连接器兼容。

    应用案例和使用建议


    - 应用场景:
    - 工业机械、医疗设备、计算机和外围设备。
    - 文件服务器/路由器、磁带存储系统。
    - 工作站、手持设备等。
    - 使用建议:
    - 在选择合适的连接器时,需要考虑电缆直径、最大内线束直径等因素。
    - 确保电缆的绝缘层不超过0.015英寸,且绝缘直径不超过0.060英寸。

    兼容性和支持


    - 兼容性: 可与任何符合MIL-C-24308标准的20号或22号D型子连接器互换使用。
    - 厂商支持: 提供标准销售条款和条件下的技术支持。联系方式包括:美国、加拿大、墨西哥、拉丁美洲、德国、英国、法国、荷兰和中国的电话和技术支持中心。

    常见问题与解决方案


    - 问题1: 如何移除插针或插座接头?
    - 使用专用工具(Part No. 91232-1)进行操作。
    - 问题2: 如何确定合适的连接器尺寸?
    - 查阅产品规格表和相关图表,确保满足电缆直径和其他尺寸要求。


    总结和推荐


    AMPLIMITE电缆连接器和屏蔽硬件套件具备成本效益高、兼容性好、多样化等显著优势。它们在工业和医疗领域的应用非常广泛,能够满足多种复杂的应用需求。因此,强烈推荐该系列产品给需要高性能连接解决方案的用户。

5-747912-2参数

参数
类型 Male Pins,Plug
颜色 黑色
端接 焊盘
额定电流 3A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 25pin
长*宽*高 53.01mm*12.5mm*15.4mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

5-747912-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-747912-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 5-747912-2 5-747912-2数据手册

5-747912-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
