820-AG11D-ES-LF

产品分类: 用于IC/晶体管的插座
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-820-AG11D-ES-LF
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 用于IC/晶体管的插座 820-AG11D-ES-LF

820-AG11D-ES-LF概述


    产品简介

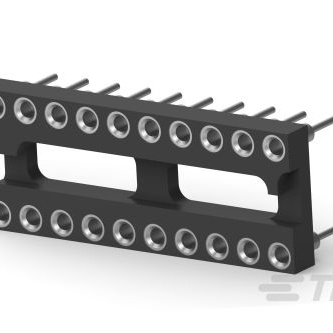

    产品类型:DIP插座
    这款Tyco Electronics公司的DIP插座是一种广泛应用于各类电子设备中的连接组件。它主要功能是作为集成电路(IC)和其他分立元件与印刷电路板(PCB)之间的接口,提供可靠的电气连接。DIP插座适用于多种电子应用,包括但不限于消费电子产品、工业控制设备、通信设备以及医疗仪器等。

    技术参数


    - 产品型号: 4 - 1571552 - 6
    - 型号命名: 820 - AG11D - ES- LF
    - 数量位置: 20
    - 行间距: 7.62 mm
    - 接触电阻: 10 mΩ
    - 绝缘电阻: 5,000 MΩ
    - 终端尾部焊锡长度: 3.18 mm [0.125 in]
    - 中心线间距: 2.54 mm [0.100 in]
    - 引脚材料: 铜
    - 接触材料: 贝尔氏铜
    - 接触镀层材料: 金
    - 接触安装方式: 穿孔安装
    - 接触样式: 冲压+成型
    - 接触连接类型: 四指式
    - 高度: 2.67 mm [0.105 in]
    - 包装方式: 管装
    - 温度范围: 105 °C
    - 行业标准: 符合RoHS/ELV规范,无铅焊接能力至240°C、260°C和265°C

    产品特点和优势


    1. 高可靠性:采用贝尔氏铜材料的接触部分保证了稳定的电气连接,镀金处理确保长期稳定性和低接触电阻。
    2. 设计灵活:具有标准的轮廓和直腿样式,能够适应不同类型的PCB。
    3. 符合行业标准:始终符合RoHS和ELV规范,且支持无铅焊接,适合现代环保要求。
    4. 适用范围广:20个位置和标准化的设计使得它能广泛应用于各种不同的电子设备中。

    应用案例和使用建议


    应用案例:
    - 消费类电子产品(如电视、游戏机)
    - 工业自动化设备(如机器人控制器)
    - 医疗器械(如心电图机)
    使用建议:
    - 在选择DIP插座时,考虑所需的连接数量和PCB布局,确保正确选择合适型号。
    - 连接过程中要小心不要对插座施加过大的压力,以免损坏接触点。
    - 定期进行检查和维护,确保电气连接可靠。

    兼容性和支持


    - 兼容性: 此款DIP插座与其他标准DIP封装的IC完全兼容。
    - 支持服务: Tyco Electronics提供了详尽的产品文档和技术支持,以帮助用户正确安装和使用产品。此外,还提供在线社区和论坛资源,用户可以在这些平台上交流经验并寻求帮助。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 插座安装不稳定 | 确保每个针脚都准确插入到对应的孔中。 |
    | 电气连接不良 | 检查是否有足够的镀金层,并清洁任何可能影响接触的氧化物。 |
    | 插座过热 | 检查焊接质量,并确保所有接头都已正确焊接。 |

    总结和推荐


    综上所述,这款Tyco Electronics的DIP插座以其卓越的性能、广泛的适用性和可靠的支持赢得了市场的青睐。如果你正在寻找一款耐用、易于安装且适用于多种应用场景的DIP插座,这款产品无疑是一个不错的选择。强烈推荐给需要高可靠性连接解决方案的工程师和制造商。

820-AG11D-ES-LF参数

参数
长*宽*高 10.16mm(高度)
安装方式 通孔安装

820-AG11D-ES-LF厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

820-AG11D-ES-LF数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 用于IC/晶体管的插座 TE CONNECTIVITY 820-AG11D-ES-LF 820-AG11D-ES-LF数据手册

820-AG11D-ES-LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
