60700-3

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 16-20AWG Brass 24.94mm T/R Automotive
供应商型号: N-60700-3
供应商: 云汉优选
标准整包数: 10000

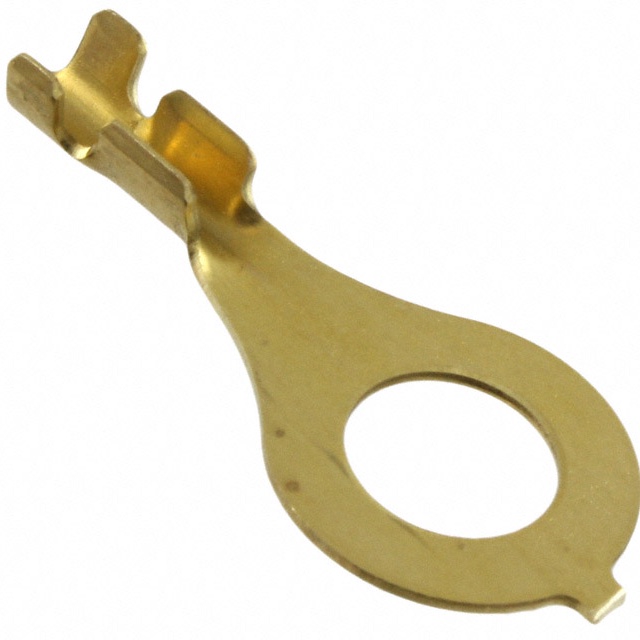

TE CONNECTIVITY 端子 - 环形端子 60700-3

60700-3概述

    电子元器件技术手册:封闭环形舌形端子

    1. 产品简介


    产品类型:封闭环形舌形端子
    主要功能:用于连接电线和固定螺母,提供可靠的电气连接
    应用领域:广泛应用于工业控制、汽车、通信等领域,适用于需要高可靠性的场合

    2. 技术参数


    - 型号:60700-3
    - 适用导线规格:20 - 16 AWG
    - 螺母尺寸:M6
    - 环直径:3.51 mm (0.13 in / 0.138 in)
    - 绝缘材料:无绝缘
    - 接触基材:黄铜
    - 镀层材料:无镀层
    - 连接方式:开口式、直插式
    - 导线绝缘支撑:带绝缘支撑
    - 导线厚度:0.51 mm (0.02 in)
    - 产品长度:24.89 mm (0.98 in)
    - 接线孔数量:1个
    - 绝缘材料直径(最大):3.05 mm (0.12 in)
    - 绝缘材料直径范围:2.03 – 3.05 mm (0.08 – 0.12 in)
    - 工作温度范围:-40 – 110 °C (-40 – 230 °F)

    3. 产品特点和优势


    - 封闭环形舌形设计:提供更牢固的机械连接,减少松动的风险。
    - 适配多种导线:支持20至16 AWG的导线,具有良好的通用性。
    - 高可靠性:采用黄铜基材,确保长期稳定的电气性能。
    - 易于安装:直插式设计,方便快速安装和拆卸。
    - 环保认证:符合欧盟RoHS、ELV和REACH标准,环保可靠。

    4. 应用案例和使用建议


    - 工业控制:用于各种工业自动化设备的电气连接。
    - 汽车制造:用于车辆内部布线系统的稳定连接。
    - 通信设备:作为通信设备的内部连接件,确保信号传输的稳定性。
    使用建议:
    - 在选择导线时,确保导线规格与产品匹配。
    - 安装前检查导线绝缘层是否损坏,确保安全可靠。
    - 确保环形舌形端子正确安装,避免松动。

    5. 兼容性和支持


    - 兼容性:可与各种螺母(如M6)配合使用,适用于多种导线。
    - 支持和服务:TE公司提供详尽的技术文档和用户支持,咨询电话:+1 800 522 6752。

    6. 常见问题与解决方案


    - 问题:安装后导线松动
    解决方法:确保环形舌形端子与导线紧密接触,可以尝试重新安装以确保紧固。
    - 问题:接触不良
    解决方法:检查导线绝缘层是否损坏,必要时更换新的端子。
    - 问题:高温环境下失效
    解决方法:确认产品的工作温度范围,确保在合适的环境下使用。

    7. 总结和推荐


    综合评估:
    - 优点:封闭环形舌形设计确保了机械稳定性和电气可靠性;环保材料确保产品的可持续性。
    - 推荐使用:本产品在工业、汽车和通信等多个领域表现出色,特别是在需要高可靠性连接的应用中,强烈推荐使用。
    综上所述,这款封闭环形舌形端子凭借其坚固的设计、广泛的适用性和环保特性,是一款值得信赖的高品质产品。

60700-3参数

参数
长*宽*高 24.94mm*11.89mm*510μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装
