621055-000

产品分类: 其他线缆
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: U-621055-000
供应商: WALDOM
标准整包数: 1
TE CONNECTIVITY 其他线缆 621055-000

621055-000概述

    电子元器件产品技术手册:低温度焊接套管

    产品简介

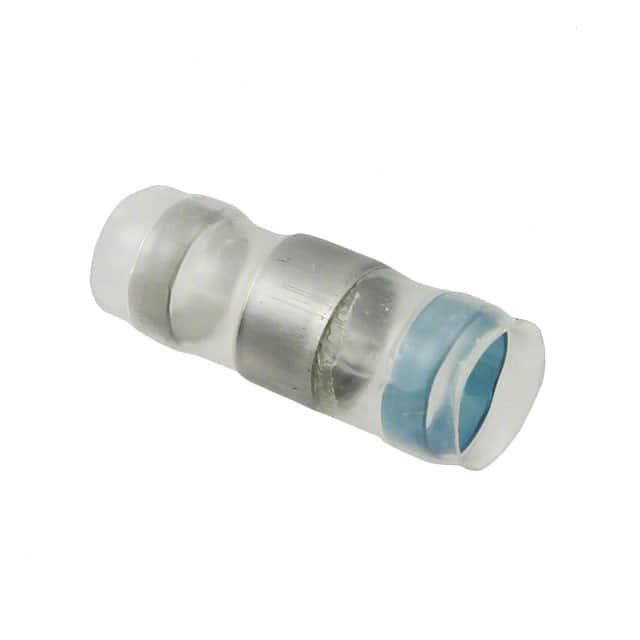

    本手册详细介绍了一款专为电缆屏蔽端接设计的低温度焊接套管,型号为D-142-50、D-142-51 和 D-142-52。此焊接套管采用高耐温材料制造,能够在恶劣的工作环境下保持稳定性能,适用于航空、军事及工业自动化等领域,特别适合对屏蔽效果要求极高的场合。

    技术参数


    | 型号 | 长度 (mm) | 内径 (mm) | 外径 (mm) | 适用电缆直径 (mm) |

    | D-142-50 | 15.75 | 2.80 | 3.175 | 1.40 |
    | D-142-51 | 15.75 | 4.45 | 5.08 | 2.54 |
    | D-142-52 | 19.05 | 7.11 | 7.62 | 4.06 |
    - 绝缘套管:辐射交联聚偏二氟乙烯(PVDF)制成,具有良好的热缩性,自然色。
    - 焊料预形件与助焊剂:焊料为ANSI J-STD-006标准的Cd18型,助焊剂为ANSI J-STD-004标准的ROL1型。
    - 可熔环:采用热稳定的热塑性材料,分别为灰色和蓝色。
    - 工作温度范围:-55°C 至 105°C。
    - 产品认证:符合NAS-1745国家标准及Raychem公司RT-1404规范。

    产品特点和优势


    1. 高可靠性:采用高性能的辐射交联聚偏二氟乙烯材料,确保产品在极端环境下的稳定性。
    2. 低熔点:使用Cd18型焊料,显著降低焊接温度,减少对电缆的损伤。
    3. 双色可熔环:便于区分不同类型的电缆,提高安装效率和准确性。
    4. 兼容性强:适用于直径范围广泛的电缆,且易于安装,符合各种复杂应用需求。
    5. 环保节能:不含铅和其他有害物质,符合国际环保标准。

    应用案例和使用建议


    在实际应用中,D-142系列焊接套管广泛应用于航空器内部布线、卫星通信系统及工业自动化控制设备等场景。为了获得最佳安装效果,建议在安装前仔细准备电缆,严格按照Raychem Assembly Procedure RCPS 100-70进行操作。同时,在施工过程中注意检查每个组件的位置是否正确,确保连接紧密无误,从而达到最佳的屏蔽效果。

    兼容性和支持


    D-142系列产品与多种不同尺寸和类型的电缆相兼容,可以满足市场上大部分应用场景的需求。此外,制造商提供了详尽的技术支持服务,包括详细的安装指导手册和售后技术支持,以帮助客户解决任何可能遇到的问题。对于更多型号的产品信息,请参阅Raychem Devices的控制图纸D-142-56、D-142-65及D-142-66。

    常见问题与解决方案


    1. 安装后焊接不完全
    解决方案:确认助焊剂是否涂抹均匀;检查焊料预形件是否正确放置;如有必要,重复加热过程直到焊料完全熔化。
    2. 套管出现裂纹
    解决方案:检查电缆表面是否清洁无尘;避免过度弯曲电缆;按照正确的安装方法操作。

    总结和推荐


    综上所述,D-142系列低温度焊接套管凭借其优异的性能和广泛的应用范围,在众多同类产品中脱颖而出。其独特的低熔点焊料预形件设计不仅能够有效保护电缆免受高温损害,还显著提高了安装效率和连接质量。鉴于其出色的可靠性和广泛的兼容性,强烈推荐给需要高性能屏蔽端接解决方案的用户。

621055-000参数

参数
长*宽*高 15.75mm(长度)

621055-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

621055-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他线缆 TE CONNECTIVITY 621055-000 621055-000数据手册

621055-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
