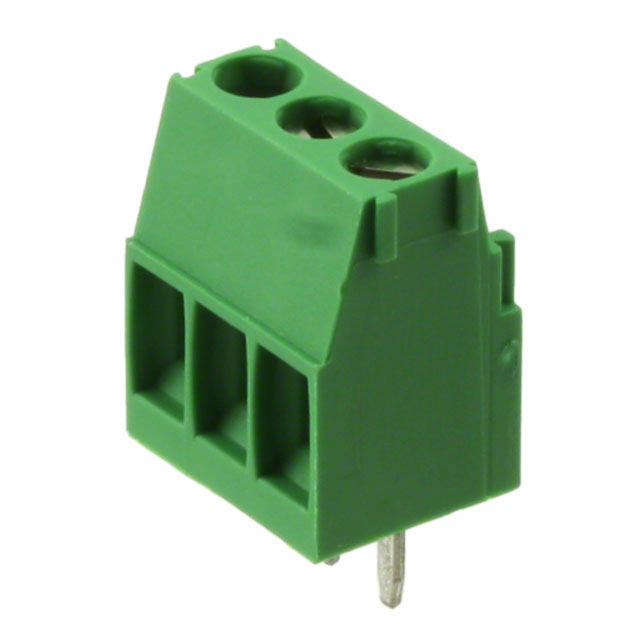

284391-3

产品分类: 接线板-线至板
厂牌: TE CONNECTIVITY
产品描述: Conn Eurostyle Block F 3 POS 3.5mm Solder ST Thru-Hole 12A/Contact Box
供应商型号: JY-284391-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 接线板-线至板 284391-3

284391-3概述

    电子元器件技术手册:TE Connectivity终端块

    产品简介


    本文档详细介绍了一款由TE Connectivity生产的终端块(Terminal Block)。这款终端块专为PCB板上安装而设计,采用直列式接线方式和侧向入线结构,具备堆叠能力和互锁机制。适用于多种电子设备及电路系统中,特别是需要高密度接线和可靠连接的应用场合。

    技术参数


    以下是该终端块的主要技术参数:
    - 尺寸:高度:8.20 ±0.15 mm;宽度:0.50 ±0.05 mm;长度:1.9 mm(参考值)。
    - 孔距:3.50 ±0.05 mm。
    - 接线范围:14 - 30 AWG。
    - 适用板厚:1.6 - 2.4 mm。
    - 终端型号:提供从2到20个位置的不同型号,具体型号如下表所示:
    | PIN 数量 | 零件号 |

    | 2 | 284391-2 |
    | 3 | 284391-3 |
    | 4 | 284391-4 |
    | 5 | 284391-5 |
    | ... | ... |
    | 20 | 2-284391-0 |

    产品特点和优势


    这款终端块具有以下显著特点:
    - 材料与表面处理:采用PA 6.6材质的外壳,阻燃等级达到UL 94-V0标准并经过绿色喷涂处理;钳夹部分为镍镀黄铜材质,坚固耐用。
    - 高密度接线能力:最小3.5 mm的孔距使得即使在空间有限的地方也能轻松布线。
    - 堆叠互锁功能:允许多块终端直接堆叠且不会影响中心间距。
    - 操作简便:通过专用螺丝进行紧固,易于安装和维护。

    应用案例和使用建议


    这款终端块广泛应用于各类工业控制系统、通信设备、自动化设备等需要精确接线的场合。为了最大化利用其性能,我们建议遵循以下几点:
    - 在进行PCB布局时,确保按照推荐的设计来进行,以避免不必要的问题。
    - 注意不同PIN数对应的不同零件号,选择合适型号以满足实际需求。
    - 安装前请确认接线范围符合要求,避免短路风险。

    兼容性和支持


    此终端块已针对多种电气特性和工作环境进行了优化设计,理论上可与其他标准电子组件良好兼容。如需更多技术支持,请联系TE Connectivity官方渠道获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确认接线正确,螺丝已完全拧紧 |
    | 接触不良 | 检查接口是否有污垢或腐蚀 |
    | 安装困难 | 核对零件编号是否匹配 |

    总结和推荐


    总体来看,这款TE Connectivity生产的终端块凭借其出色的材料质量、紧凑的设计和良好的兼容性,在同类产品中脱颖而出。无论是对于工业生产还是日常维修来说,它都是一个值得信赖的选择。因此,我强烈推荐使用这款产品。
