42110-3

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 14-18AWG Brass 14.48mm T/R Automotive
供应商型号: TS-42110-3
供应商: 海外现货
标准整包数: 16000

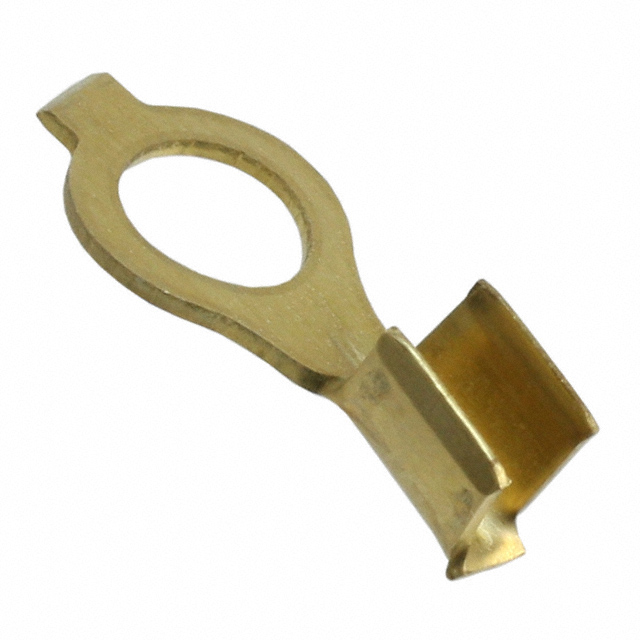

TE CONNECTIVITY 端子 - 环形端子 42110-3

42110-3概述

    电子元器件产品技术手册:封闭式环舌接线端子

    产品简介


    本产品为一款封闭式环舌接线端子(Closed Ring Tongue Terminal),主要用于电气连接中的固定和接线操作。它适用于直径为18到14 AWG的导线,可以安装在#10型号的螺柱上。该接线端子采用开放式尾管设计,直角方向布局,无电镀处理且不带绝缘层。这类产品广泛应用于各类工业设备、车辆、家电等领域,确保安全可靠的电气连接。

    技术参数


    | 参数 | 描述 |

    | 产品类型 | 封闭式环舌接线端子 |
    | 螺栓尺寸 | #10 |
    | 导线尺寸 | 18 - 14 AWG |
    | 环舌厚度 | 0.76 mm |
    | 端子长度 | 14.48 mm |
    | 螺栓直径 | 4.82 mm |
    | 尾管内径 | 1.39 mm |
    | 操作温度范围 | 110 °C |
    | 重量 | 0.433 g |

    产品特点和优势


    1. 密封性能:无密封选项,便于安装和拆卸。
    2. 材料:采用黄铜作为接触基材,确保良好的导电性能和耐腐蚀性。
    3. 安装配置:单孔设计,简单易用。
    4. 兼容性:适用于多股绞合铜导线。
    5. 环保合规:符合多项国际环保标准,如欧盟RoHS和REACH等。

    应用案例和使用建议


    该封闭式环舌接线端子适用于工业设备中的导线连接,如电机、发电机和电器控制板。使用时应注意导线的截面积和螺栓尺寸的匹配,确保连接牢固可靠。建议在高温环境下使用时,选择更大额定温度的产品以提高安全性。

    兼容性和支持


    该接线端子可以与多种不同类型的电气设备配套使用,例如断路器、继电器等。TE公司提供了广泛的客户支持和技术文档,以帮助用户更好地理解和使用这些产品。联系方式如下:+1 800 522 6752。

    常见问题与解决方案


    1. 导线连接不牢固:检查导线截面积是否与接线端子规格相符,确保正确插入并紧固螺母。
    2. 温度过高导致损坏:确认工作环境温度不超过产品规定的最高温度限制。
    3. 安装困难:查看产品文档中的安装指南,按照步骤操作。

    总结和推荐


    总体来看,这款封闭式环舌接线端子具有优异的机械性能和电气性能,适用于各种工业应用场景。特别是其环保特性和广泛适用性使其在市场上具备较强的竞争力。我们强烈推荐这款产品给需要高质量电气连接解决方案的用户。如果需要进一步的技术支持或更多信息,可访问产品页面(https://www.te.com/)。

42110-3参数

参数
长*宽*高 14.48mm*7.62mm*640μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

42110-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

42110-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 42110-3 42110-3数据手册

42110-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
16000+ $ 0.0976 ¥ 0.8296
32000+ $ 0.0913 ¥ 0.7757
库存: 64000
起订量: 16000 增量: 1
交货地:
最小起订量为:16000
合计: ¥ 13273.6
