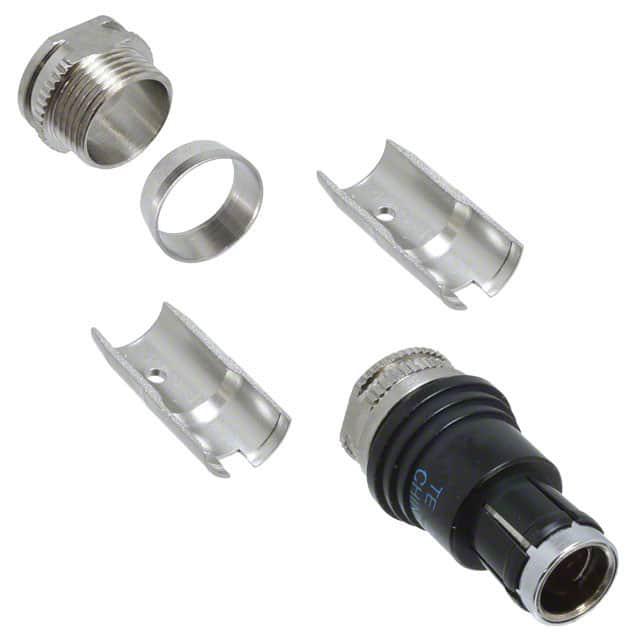

2157376-1

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Male Pins,Plug,Push-Pull 焊盘 8pin Copper Alloy 2.5A 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 2157376-1
供应商: Master
标准整包数: 1
TE CONNECTIVITY 圆形连接器 2157376-1

2157376-1概述

    Circular HD Connectors 技术手册

    1. 产品简介


    Circular HD连接器是专为工业和民用应用设计的小型高密度插接件。它们适用于广泛的用途,包括但不限于军事设备、医疗设备、测试设备、音频和视频设备、数据采集系统以及工业控制装置。这些连接器的特点是直径从14毫米到27毫米不等,提供了多样化的接口选项和高性能表现。

    2. 技术参数


    - 尺寸范围:14毫米到27毫米直径。
    - 外壳处理:镀铬或黑色镀铬处理。
    - 连接器类型:面板安装式插座(防水等级IP68),电缆附件式插头和插座(焊接尾部)。
    - 接合方式:推拉自锁,盲插设计。
    - 接触配置:支持电源、信号及混合接触配置。
    - 额定电流:最高可达20安培。
    - 绝缘电阻:最小值5000兆欧,高温条件下最小100兆欧。
    - 工作温度范围:-65°C至+125°C。
    - 机械性能:振动15g RMS(10-2000Hz),冲击50g半正弦脉冲(3ms持续时间)。

    3. 产品特点和优势


    Circular HD连接器的主要优势在于其高度灵活性和可靠性,适用于各种恶劣环境下的应用。例如,其IP68防水等级使其能在水下长时间工作,同时通过多种键控选项确保正确对接,减少误插风险。

    4. 应用案例和使用建议


    Circular HD连接器广泛应用于医疗成像设备、工业自动化控制系统、网络通信系统等场合。例如,在某医院的CT扫描设备中,这些连接器被用于保障图像传输系统的稳定运行。用户应根据具体需求选择合适的电缆直径和接触配置,并且注意安装过程中的防尘防水措施以确保长期可靠的工作。

    5. 兼容性和支持


    该系列连接器提供多种类型的接口选项和电缆直径范围,保证了广泛的兼容性。此外,TE Connectivity提供全面的技术支持服务,包括在线资源访问和电话咨询,帮助用户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题:插头无法完全锁定。
    - 解决方案: 确认所选型号的正确性和插接过程中的清洁度,必要时可以检查是否有外来物质阻碍接合。

    - 问题:接触电阻过高。
    - 解决方案: 检查连接部位是否牢固,必要时可重新焊接或更换新的接触部件。

    7. 总结和推荐


    综上所述,Circular HD连接器以其卓越的环境适应性和稳定性在众多应用领域表现出色。无论是医疗设备还是工业控制系统,这些连接器都能提供可靠的解决方案。因此,我们强烈推荐在需要高密度、高性能连接器的应用中选用此类产品。

2157376-1参数

参数
颜色 黑色
端接 焊盘
额定电流 2.5A
外壳材料 Copper Alloy
针脚数 8pin
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

2157376-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2157376-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 2157376-1 2157376-1数据手册

2157376-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 133.8084 ¥ 1112.5616
5+ $ 126.5534 ¥ 1051.6826
10+ $ 125.1019 ¥ 1024.4601
20+ $ 124.2579 ¥ 1017.5485
40+ $ 123.6355 ¥ 1012.4513
60+ $ 118.3077 ¥ 968.8223
80+ $ 118.3077 ¥ 968.8223
库存: 60
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1112.56
