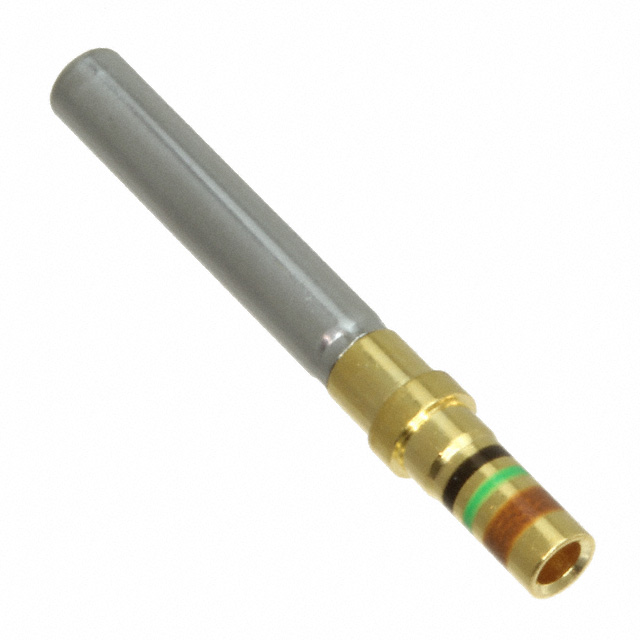

205117-1

产品分类: 背板连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Contact SKT 16 Size Crimp ST Cable Mount 16-20AWG T/R
供应商型号: TS-205117-1
供应商: 海外现货
标准整包数: 250
TE CONNECTIVITY 背板连接器 - 触头 205117-1

205117-1概述

    ARINC 600 Press-Fit Power and Quadrax Contacts

    1. 产品简介


    ARINC 600 Press-Fit Power and Quadrax Contacts 是一种专为航空航天、国防和海洋工业设计的电子连接器系统。该产品提供多种尺寸的插针接触器(包括尺寸22、20、16和12),具有压接式和焊接式两种安装方式,可有效减少PCB焊接过程的成本和时间。其主要功能在于提供可靠的电气连接,以确保设备在各种严苛环境下的稳定运行。

    2. 技术参数


    | 参数分类 | 规格 |

    | 重量 | 比同等标准插座轻约10%(视插入配置而定) |
    | 接触材料 | 高强度铜合金基底,提供多种电镀选择 |
    | 插入/拔出力 | 尺寸2: 60磅(267牛顿),尺寸3: 105磅(467牛顿) |
    | 最大安装力 | 尺寸12: 11磅,尺寸16: 11磅,尺寸20: 11磅,尺寸22: 8磅,Quadrax: 48磅 |
    | 耐用性 | 500次插拔循环 |
    | 温度范围 | -65°C至+125°C |
    | 绝缘电阻 | 最小1000兆欧(测试条件:120°C至125°C,30分钟暴露后) |
    | 绝缘耐压 | 最小1500 VACrms,海平面60Hz,测试60秒无闪络、泄漏电流最大1mA |
    | 接触电阻 | 测试按MIL-STD-1344方法3004-1进行 |
    | 电流容量 | 尺寸22: 5.0A,尺寸20: 7.5A,尺寸16: 13.0A,尺寸12: 23.0A |

    3. 产品特点和优势


    - 轻量化设计:相比同等标准插座,重量可减少高达10%,适用于对重量敏感的应用场合。
    - 成本效益:采用单块插入式设计简化制造过程,压接和成型接触器相比螺纹机加工接触器更加经济高效。
    - 兼容性:完全兼容现有的ARINC 600插头连接器,保持一致的电气性能。
    - 多功能性:可提供压接式和焊接式接触器,支持多种接触配置选择。

    4. 应用案例和使用建议


    - 在飞行娱乐系统中的应用:通过减少PCB焊接过程降低成本和重量,适合机载娱乐系统的紧凑设计需求。
    - 飞行网络应用:压接接触器确保了网络连接的可靠性,特别适用于航空电子系统中。
    - 地面军事车辆:高耐用性和宽温度范围使其适用于极端环境下的军事应用。
    使用建议:建议在实际应用前进行全面的测试,以确保连接器能够在预期环境中可靠运行。考虑其压接能力,适当调整接触器的安装力以避免损坏。

    5. 兼容性和支持


    - 兼容性:本产品与现有ARINC 600插头连接器完全兼容。
    - 厂商支持:TE Connectivity提供详尽的技术支持和维护服务,用户可以通过访问官方网站或拨打本地热线获取帮助。

    6. 常见问题与解决方案


    - 问题:如何确定正确的接触器尺寸?
    - 解决方案:参考产品手册中的尺寸表,根据所需电流容量选择合适的尺寸。
    - 问题:压接过程中出现断裂现象?
    - 解决方案:确保安装力符合规范要求,使用适当的压接工具和工艺。

    7. 总结和推荐


    综合评估:ARINC 600 Press-Fit Power and Quadrax Contacts 在轻量化、成本效益、多功能性和兼容性方面表现出色,尤其适用于航空航天、国防和海洋工业的高端应用。
    推荐:鉴于其独特的技术和市场定位,强烈推荐此款产品用于需要高性能、可靠连接器的项目。同时,建议在采购时咨询制造商的专家团队,以确保最佳的应用效果。

205117-1参数

参数
长*宽*高 24.58mm(长度)
安装方式 压入式
零件状态 在售
包装方式 散装

205117-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

205117-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 触头 TE CONNECTIVITY 205117-1 205117-1数据手册

205117-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
