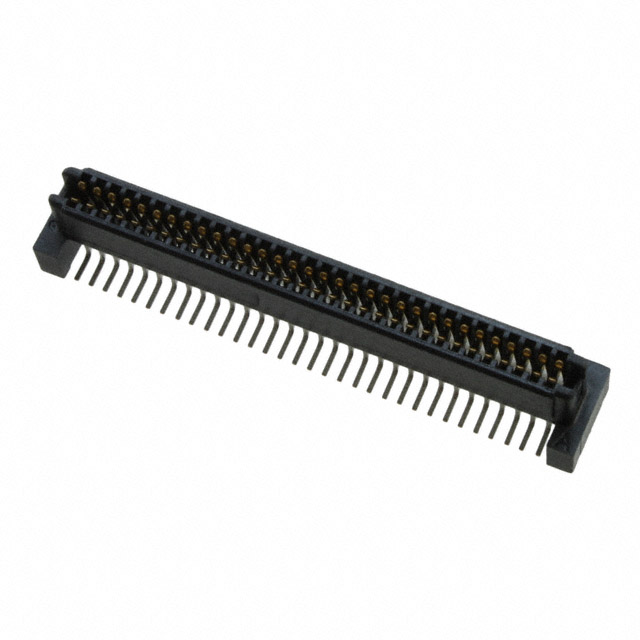

5120603-1

厂牌: TE CONNECTIVITY
产品描述: Outer Shroud Contacts,Receptacle 1mm 2 64pin 11mm,12mm 7.37mm 760nm 金 SMD,P=1mm 贴片安装 35.9mm(长度)*6.05mm(高度)
供应商型号: U-5120603-1
供应商: 云汉优选
标准整包数: 450

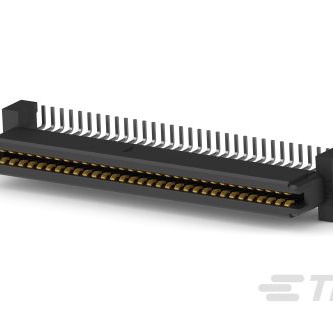

TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5120603-1

5120603-1概述

    # 电子元器件产品技术手册:PCB Mount Receptacle, Vertical, Board-to-Board, 64 Position, 1 mm Centerline

    产品简介


    PCB Mount Receptacle, Vertical, Board-to-Board, 64 Position, 1 mm Centerline 是一款垂直安装的板对板连接器,具有64个位置和1毫米的中心线间距。该产品专为高密度电路设计,广泛应用于消费电子、通信设备、工业自动化等领域。它能够有效地实现多层电路板之间的电气连接,确保系统稳定可靠运行。

    技术参数


    基本参数
    - 产品型号: 5120603-1
    - 类型: PCB Mount Receptacle, Vertical, Board-to-Board
    - 位置数: 64
    - 中心线间距: 1 mm (.039 in)
    - 接触材料: 金镀层
    - 端接方式: 表面贴装
    - 包装形式: 带卷装
    - 颜色: 黑色
    电气特性
    - 绝缘电阻: 2 MΩ
    - 额定电压: 250 VAC
    - 信号特性: 差分信号支持
    - 接触电流: 最大 0.8 A
    机械特性
    - 安装方向: 垂直
    - 接触布局: 直列式
    - 接触材料: 磷青铜基础,金镀层
    - 插座接触区域镀层: 厚度 3.81 µm(150 µin)
    - 接触材料厚度: 1.27 µm(50 µin)
    环境条件
    - 工作温度范围: -55 – 110 °C (-67 – 230 °F)
    - 兼容标准: CSA LR7189, UL E28476, IEEE 1386, UL 94V-0

    产品特点和优势


    - 高密度设计: 64个位置的紧凑型设计,适合高密度电路板连接。
    - 耐用性: 金镀层接触点和磷青铜基材提供了卓越的耐腐蚀性和长期稳定性。
    - 高可靠性: 250 VAC的额定电压和2 MΩ的绝缘电阻保证了稳定的电气连接。
    - 差分信号支持: 支持差分信号传输,提高了抗干扰能力和信号完整性。
    - 兼容标准认证: 符合多种行业标准,如CSA、UL、IEEE 1386和REACH,确保产品质量和安全性能。

    应用案例和使用建议


    应用案例
    此连接器适用于各种高密度电路板的连接需求,例如服务器主板、通信设备、医疗设备等。它能够有效减少电路板间的连接点,提高系统的可靠性和效率。
    使用建议
    - 正确焊接: 确保焊点质量和均匀性,避免虚焊和冷焊。
    - 保持清洁: 安装前应确保连接器和电路板干净,避免灰尘和污物影响连接质量。
    - 定期检查: 在长期使用过程中,定期检查连接器的磨损情况,确保良好的电气连接。

    兼容性和支持


    - 兼容性: 可与其他符合相应标准的电路板组件配套使用,支持多种应用需求。
    - 支持服务: 如需技术支持,可拨打 +1 800 522 6752 联系客服,获取详细的使用指南和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查焊点质量,重新焊接确保连接牢固。 |
    | 信号传输不稳定 | 清洁接触点,确保无灰尘和污染物。 |
    | 连接器表面氧化 | 使用专用清洗剂清洁并重新镀金处理。 |

    总结和推荐


    这款 PCB Mount Receptacle, Vertical, Board-to-Board, 64 Position, 1 mm Centerline 是一款高性能的连接器产品,适用于高密度电路板的设计和制造。其优异的电气特性和机械特性使其在多个应用领域中表现出色。通过详细的技术参数和丰富的产品特性,它不仅满足了严格的行业标准要求,还在实际应用中提供了可靠的性能。因此,强烈推荐在需要高密度连接器的应用场景中使用此产品。

5120603-1参数

参数
接合堆叠高度 11mm,12mm
触头镀层厚度 760nm
类型 Outer Shroud Contacts,Receptacle
间距 1mm
排数 2
触头镀层
板上高度 7.37mm
针脚数 64pin
长*宽*高 35.9mm(长度)*6.05mm(高度)
通用封装 SMD,P=1mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
