TAA751A1611-040

产品分类: 圆形线缆
厂牌: TE CONNECTIVITY

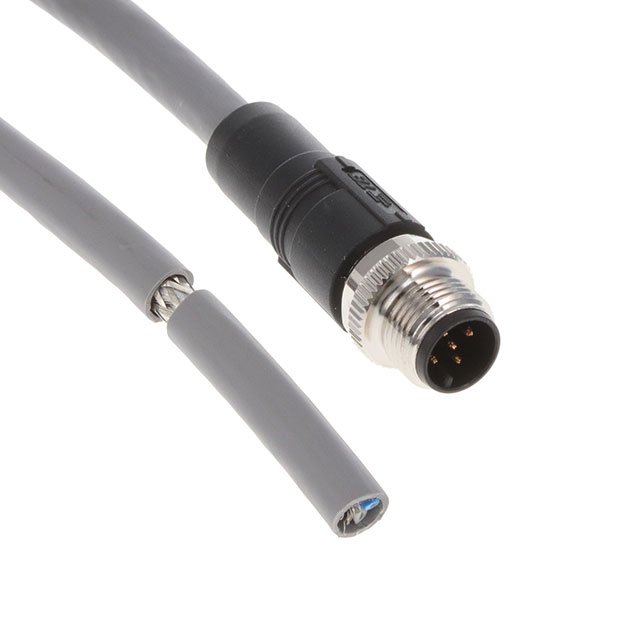

产品描述: DeviceNet™ IP67 M12 A-code 5-pos, with Bus system cable, 2xAWG24+ 2xAWG22+22AWG drain wire, PVC Shielded Gray, free end.
供应商型号: N-TAA751A1611-040
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 圆形线缆 TAA751A1611-040

TAA751A1611-040概述

    电子元器件产品技术手册:M8/M12电缆组件

    产品简介


    M8/M12电缆组件是专为严苛工业环境设计的传感器、机器人及生产机械设备等领域的应用而开发的产品。这些电缆组件也适用于非工业环境中,需要紧凑、坚固且可靠的连接以应对恶劣环境条件的应用。作为业内标准解决方案,TE公司提供全系列的屏蔽与非屏蔽电缆组件,帮助客户轻松接入先进的工业网络。新的产品线满足IP67等级防护标准,能够防尘防水;同时,它们还提供了对电磁辐射、化学品和机械应力的有效保护,这些因素在工业环境中较为常见。

    技术参数


    - 机械性能
    - 耐久性:100次循环
    - 防护等级:IP67
    - 温度范围:
    - PVC:
    - 固态:-40°C至+80°C
    - 柔性:-25°C至+80°C
    - PUR:
    - 固态:-10°C至+80°C
    - 柔性:-5°C至+80°C
    - 电气性能
    - 电压等级:
    - M12:
    - ≤4芯:250V
    - 5芯:60V
    - >5芯:30V
    - M8:
    - 3芯:60V
    - 4芯、5芯:30V
    - 电流等级:
    - M12 A编码:
    - 2-5芯:4A
    - 6-8芯:2A
    - M8:3A
    - 绝缘电阻:最小100MΩ
    - 材料
    - 接触:黄铜,镀金
    - 螺母:黄铜,镀镍
    - 密封圈:硅橡胶
    - 弹簧:不锈钢
    - 包覆:TPU
    - 外壳:PA
    - M12电缆:22AWG,2/3/4/5芯,带或不带铝箔、接地线、编织屏蔽(RoHS)
    - M12电缆:24AWG,8芯,带或不带铝箔、接地线、编织屏蔽(RoHS)
    - M8电缆:24AWG,3/4芯,带或不带铝箔、接地线、编织屏蔽(RoHS)
    - 标准与认证
    - 产品规格:108-106140
    - 应用规格:114-137144(M12),114-137144-1(M8)
    - UL标准:UL2238
    - IEC 61076-2-101:M12螺纹锁定连接器详细规范
    - IEC 61076-2-104:M8螺纹锁定或卡扣锁定连接器详细规范
    - IEC 60512:电子设备机电元件基本测试程序及测量方法
    - IEC-60529:外壳提供的防护等级(IP代码)

    产品特点和优势


    - 快速安装:适用于快速周转和原型制作,有助于减少不必要的停机时间,确保在关键条件下的持续运行。
    - IP67防护:提供防尘防水的防护,确保在严苛环境下仍能保持稳定的连接。
    - 定制化服务:提供广泛的连接解决方案,包括多种行业标准,满足不同客户需求。
    - 丰富的产品组合:单端和双端电缆组件可选,有直式和弯角版本,同时提供屏蔽和非屏蔽选项。

    应用案例和使用建议


    - 工业通信:用于工业自动化系统中的数据传输,如工厂内部的传感器与控制器之间的连接。
    - 机器人:机器人制造生产线上的传感器和执行器连接。
    - 半导体制造:半导体生产设备的信号传输,确保高精度的控制。
    使用建议:
    - 确保正确匹配插头与插座的接口类型(直式或弯角)。
    - 根据实际应用需求选择合适的电缆长度和材料(PVC或PUR)。
    - 在复杂多变的环境中,优先考虑屏蔽型电缆组件,以提高抗电磁干扰的能力。

    兼容性和支持


    - 兼容性:M8/M12电缆组件可与TE公司的各种连接器和I/O模块无缝配合使用。
    - 支持:制造商提供全面的技术支持和维护服务,包括安装指导和故障排查。

    常见问题与解决方案


    - 问题:电缆组件频繁出现接触不良现象。
    - 解决方案:检查接头是否正确安装,确保连接器和电缆接口无损坏。如需增强抗干扰能力,建议使用屏蔽型电缆组件。
    - 问题:电缆在弯曲时容易断裂。
    - 解决方案:选择柔性更好的PUR材料,避免在极端条件下过度弯曲。

    总结和推荐


    总体而言,TE公司的M8/M12电缆组件具有高度的可靠性和耐用性,特别适合在严苛的工业环境中使用。其丰富的规格和强大的技术支持使其成为许多工业应用的理想选择。因此,对于需要在严苛环境中工作的用户来说,这款产品是值得推荐的。
    希望这篇综述能够帮助您更好地了解TE公司的M8/M12电缆组件。如果您有任何进一步的问题或需要更详细的资料,请随时联系我们。

TAA751A1611-040参数

参数
13.12' (4.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

TAA751A1611-040厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

TAA751A1611-040数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形线缆 TE CONNECTIVITY TAA751A1611-040 TAA751A1611-040数据手册

TAA751A1611-040封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 31.1746 ¥ 264.9841
9+ $ 29.7258 ¥ 252.6693
18+ $ 28.8864 ¥ 245.5344
库存: 34
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 1059.93
