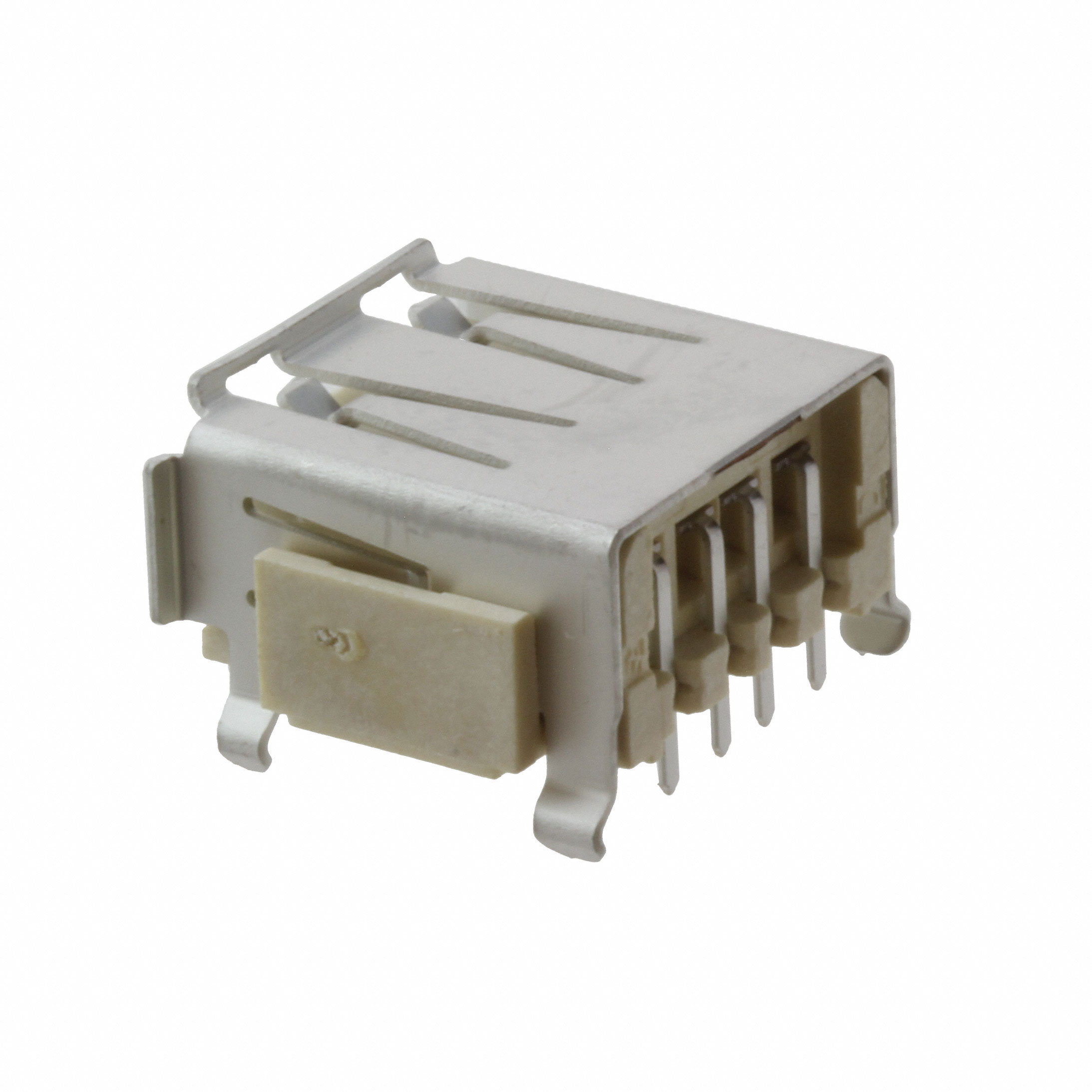

1674459-4

产品分类: USB/DVI/HDMI 连接器
厂牌: TE CONNECTIVITY
产品描述: USB-A (USB TYPE-A) USB 2.0 1 4 插头 水平安装,通孔安装 15.7mm(长度)*13.8mm(高度)
供应商型号: 1674459-4
供应商: Master
标准整包数: 5
TE CONNECTIVITY USB/DVI/HDMI 连接器 1674459-4

1674459-4概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了一款用于连接USB设备的标准型USB 2.0 A型插座。该电子元器件主要应用于各种USB设备的连接场景,如计算机、手机、打印机、存储设备等,具有广泛的适用范围和较高的可靠性。

    技术参数


    - USB版本: USB 2.0
    - 适配器类型: A型
    - 连接器类型: 插座(Receptacle)
    - 端口数量: 1个
    - 外形轮廓: 标准型
    - 接触面积镀层材料厚度: 0.76 μm (29.92 μin)
    - 接触面积镀层材料: 金
    - 最大电流承载能力: 1 A
    - 安装腿数量: 4个
    - 焊接引脚长度: 1.7 mm (.067 in)
    - 焊接方式: 通孔焊
    - 锁紧机制: 支持
    - 安装对齐方式: 定位柱
    - 外壳电镀材料: 锡
    - 外壳电镀表面处理: 哑光
    - 中心线间距: 2 mm 和 2.5 mm (.078 in 和 .098 in)
    - 电路应用: 电源与信号传输
    - 包装数量: 500个
    - 包装方式: 盒装和托盘,托盘
    - 温度等级: 潮湿敏感度等级1
    - 火焰等级: UL 94V-0
    - 使用条件:
    - 焊接温度: 最大值为260°C (500°F)
    - 工作温度范围: -55°C 至 85°C (-67°F 至 185°F)
    - 插拔次数: 最大30,000次

    产品特点和优势


    这款USB 2.0 A型插座的主要特点如下:
    - 高可靠性: 具备30,000次插拔寿命,确保长时间稳定运行。
    - 多种安装方式: 采用顶面安装方式,适应不同的板级空间需求。
    - 环保材料: 不含卤素,符合欧盟RoHS、REACH等环保标准。
    - 安全认证: 通过UL 94V-0认证,具备优异的防火性能。
    - 兼容性强: 能够与各类标准USB设备接口兼容,便于替换和升级。

    应用案例和使用建议


    - 应用场景: 该产品广泛应用于各种电子设备中,例如台式机、笔记本电脑、智能手机、平板电脑、打印机等。
    - 使用建议: 在安装过程中,注意焊接温度不超过260°C,以确保焊接质量。此外,根据需要选择合适的包装方式,以便于生产和运输。

    兼容性和支持


    - 兼容产品:
    - TE Part #1932870-2 FBIS-II 插座组件,6针,1.27微米金
    - TE Part #2-2176340-7 CRGCQ 0603 22K 5%
    - TE Part #1-1624323-0 UPW50 0.1% 5PPM 250R
    - TE Part #1746854-1 屏蔽手指2411防过载
    - 技术支持:
    - 如需技术支持,可拨打 +1 800 522 6752 联系客服。

    常见问题与解决方案


    - 问题: 插拔次数不足导致失效。
    - 解决方案: 严格按照使用温度和操作规范使用,避免频繁插拔,提高使用寿命。
    - 问题: 焊接不牢固。
    - 解决方案: 确保焊接温度控制在260°C以内,使用合适大小的焊锡量进行焊接,保证焊接质量。

    总结和推荐


    综上所述,这款USB 2.0 A型插座凭借其高可靠性、多样化的安装方式和严格的环保要求,在众多应用场合中表现出色。适用于广泛的工业和消费电子产品,是一款值得推荐的产品。无论是在新设计项目中,还是在现有系统中进行升级和替换,该产品都表现出了极高的性价比和实用价值。因此,强烈推荐客户选择并使用该产品。

1674459-4参数

参数
端口数 1
触头数量 4
类型 USB-A (USB TYPE-A)
公母头 插头
规格 USB 2.0
额定电压 -
长*宽*高 15.7mm(长度)*13.8mm(高度)
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 托盘

1674459-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1674459-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY USB/DVI/HDMI 连接器 TE CONNECTIVITY 1674459-4 1674459-4数据手册

1674459-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
