8-327717-1

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 叉形舌片端子
供应商型号: 8-327717-1
供应商: Master
标准整包数: 100
TE CONNECTIVITY 端子 - 铲形端子 8-327717-1

8-327717-1概述


    产品简介

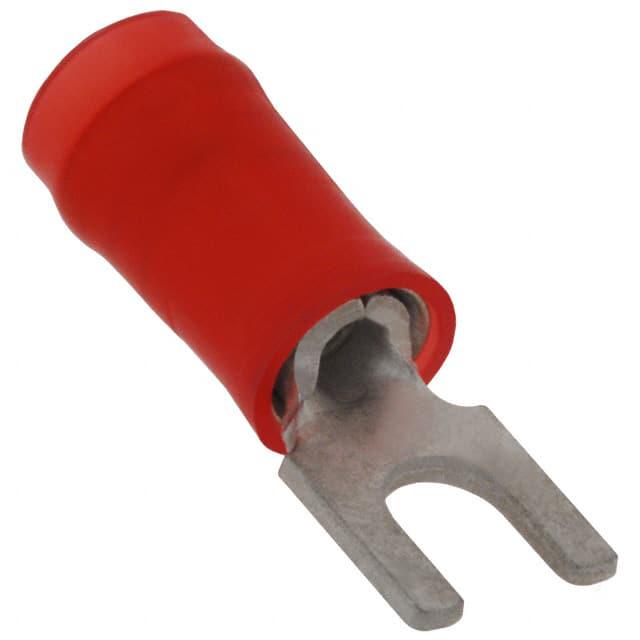

    本产品是一款 PIDG Spade Tongue Terminal(叉舌端子),型号为 8-327717-1。它适用于 22 – 16 AWG 规格的电线,带有 #4 或 M2.5 接线柱,并具有 3.02 mm (0.119 in) 接线柱直径。该终端采用闭合式端筒设计,直角布置,镀锡层,并且部分绝缘。主要用于各种电气连接和接线任务,特别是在汽车、工业自动化和家电等领域有着广泛应用。

    技术参数


    | 参数 | 值 |

    | 电线规格 | 22 – 16 AWG |
    | 接线柱尺寸 | #4 或 M2.5 |
    | 电线截面积范围 | 509 – 3260 CMA |
    | 接线柱直径 | 3.02 mm (0.119 in) |
    | 叉舌厚度 | 0.79 mm (0.031 in) |
    | 终端长度 | 17.12 mm (0.674 in) |
    | 最大绝缘直径 | 3.56 mm (0.14 in) |
    | 绝缘直径范围 | 2.67 – 3.56 mm (0.105 – 0.14 in) |
    | 电压等级 | 300 V |
    | 操作温度范围 | 105°C (221°F) |
    | 重量 | 0.898 g |

    产品特点和优势


    - 密封性:无密封设计,安装简便,适配多种接线需求。
    - 机械稳定性:闭合式端筒设计,保证良好的电气接触,提升整体机械强度。
    - 兼容性:支持铜基材和锡镀层的电线,适合不同类型的电气应用。
    - 环境适应性:工作温度范围宽广,能够在恶劣环境下保持稳定性能。
    - 认证合规性:符合欧盟RoHS、ELV和REACH等环保法规,满足各类安全标准。

    应用案例和使用建议


    应用案例
    - 汽车行业:广泛应用于汽车引擎控制单元(ECU)、传感器等连接部件。
    - 工业自动化:用于自动化设备和机器人的控制线路连接。
    - 家用电器:如空调、洗衣机等家用电器的内部布线。
    使用建议
    - 在进行接线时,务必确保电线绝缘层的直径在合适的范围内,避免过度弯曲或扭曲,以免损坏绝缘层。
    - 定期检查接线端子的状态,确保电气连接的可靠性,特别是长期暴露于高湿度或高温环境下的应用场合。

    兼容性和支持


    - 兼容性:本产品可与标准的 22 – 16 AWG 规格的铜基材电线及 #4 或 M2.5 接线柱 相兼容。
    - 支持服务:若需要技术支持或售后服务,您可以拨打 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    1. 问题:如何判断终端是否安装正确?
    - 解决方案:通过肉眼检查接线柱是否完全插入终端,同时使用万用表测试电阻以确保电气连接良好。

    2. 问题:在何种情况下需要更换新的终端?
    - 解决方案:如果发现接线端子出现锈蚀、裂纹或其他明显的损坏,应立即更换新的终端以确保电路的安全运行。
    3. 问题:如何处理接线柱表面的污垢或氧化物?
    - 解决方案:使用无水酒精棉球轻轻擦拭接线柱表面,去除污垢和氧化物,然后重新装配。

    总结和推荐


    8-327717-1 PIDG Spade Tongue Terminal 是一款高效可靠的电气连接终端,适用于广泛的工业和消费电子产品。凭借其优良的机械强度、良好的电气性能以及广泛的适用性,该产品在市场上具有较强的竞争力。无论是对于新手还是经验丰富的技术人员,这款终端都是一个值得信赖的选择。因此,我强烈推荐使用这款 PIDG Spade Tongue Terminal 进行您的电气连接项目。

8-327717-1参数

参数
长*宽*高 17.12mm(长度)*5.54mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

8-327717-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-327717-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 8-327717-1 8-327717-1数据手册

8-327717-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
