HD16-9-1939S

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HD10 护套是采用密封结构的热塑性圆柱形连接器,并且使用螺纹对配环来对配。HD10 连接器提供 3 至 9 多种位数排列方式,并且可使用 4、12 或 16 号德驰端子(13-100 安培)。
供应商型号: JY-HD16-9-1939S
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HD16-9-1939S

HD16-9-1939S概述


    产品简介

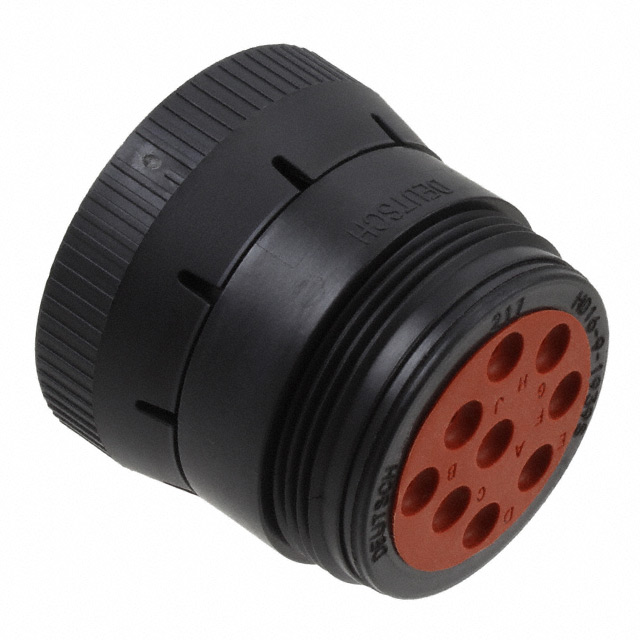

    HD16-9-1939S Deutsch Housing for Female Terminals
    HD16-9-1939S 是一种适用于电线到电线连接器的外壳,具有9个位置,具备密封能力,且为黑色。此产品主要用于电源线的连接,并支持电缆安装(自由悬挂)。它属于混合型连接器,适用于汽车和其他电力应用中。HD16-9-1939S 以其耐用性和可靠性在电力传输领域内获得了广泛应用。

    技术参数


    - 接触尺寸:16号
    - 接触直径:1.6毫米(0.063英寸)
    - 接触电流额定值:最大13安培
    - 绝缘直径范围:2.5 - 3.8毫米(0.1 - 0.15英寸)
    - 工作温度范围:-55°C 至 125°C (-67°F 至 257°F)
    - 防护等级:IP68, IP6K9K
    - 电气特性:操作电压250VAC,标称电压250V

    产品特点和优势


    - 高电流承载能力:最大承载电流为13安培,使得它能够在高功率设备中可靠工作。
    - 良好的密封性能:通过密封设计防止水分、灰尘等进入,提升了产品的工作稳定性和寿命。
    - 广泛的适用温度范围:-55°C 至 125°C 的工作温度使其适合各种恶劣环境下的使用。
    - 高性能材料:采用增强型PA材料,保证了连接器的机械强度和耐热性。

    应用案例和使用建议


    应用案例:此产品广泛应用于汽车电力系统中,例如发动机舱内的接线盒。此外,也适用于其他需要高可靠性的电力连接场合,如工业控制和医疗设备。
    使用建议:为了确保最佳性能,建议将此产品用于与其规格相匹配的电线直径范围,并定期检查连接器以确保密封性能良好。对于复杂应用,可能需要额外的固定措施以避免因振动导致的松动。

    兼容性和支持


    - 兼容性:与 TE Connectivity 的多种配件兼容,如HD10-9BT, HD10-9BT-BK-430 等。
    - 支持服务:TE Connectivity 提供技术支持热线+1 800 522 6752,同时在其官方网站上提供详细的合规文档和技术资料。

    常见问题与解决方案


    - 问题1:连接器如何进行正确的电缆安装?
    解决方案:确保电缆直径符合2.5 - 3.8毫米的范围,并正确安装锁紧装置。
    - 问题2:如何检查密封性能?
    解决方案:使用防水测试仪或浸水试验来验证密封效果。具体方法参考产品手册中的指南。

    总结和推荐


    总结:HD16-9-1939S Deutsch Housing for Female Terminals 在设计上展现了高度的专业性和实用性,特别适用于需要高可靠性和耐用性的电力传输场合。其出色的密封性能、高电流承载能力和宽泛的工作温度范围使其在市场上具有显著的竞争优势。
    推荐:基于上述特点,强烈推荐 HD16-9-1939S Deutsch Housing for Female Terminals 用于需要高可靠性和安全性的电力传输应用场合。无论是汽车制造还是工业控制,这款产品都能提供卓越的性能和长久的使用寿命。

HD16-9-1939S参数

参数
排数 -
间距 -
针脚数 9
长*宽*高 40.36mm*40.39mm*41.46mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

HD16-9-1939S厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD16-9-1939S数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD16-9-1939S HD16-9-1939S数据手册

HD16-9-1939S封装设计

查看详情并下载
Symbol
Footprint
3D Model
