2-1445054-4

厂牌: TE CONNECTIVITY
产品描述: 4pin 3mm 1 Header,Locking Ramp 5A 2.54μm 锡 黑色 通孔安装 16.14mm*3.86mm*8.92mm
供应商型号: JY-2-1445054-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2-1445054-4

2-1445054-4概述


    产品简介

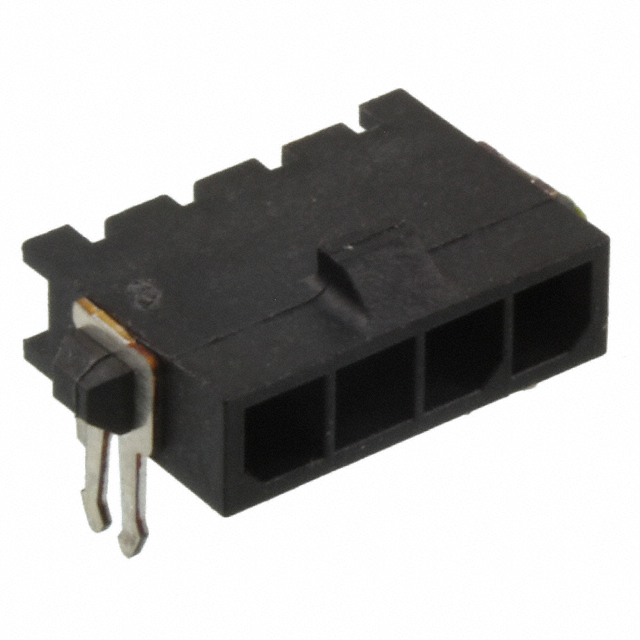

    本产品为PCB端子座(Pin Header),型号为2-1445054-4,由知名制造商TE Connectivity生产。它属于Micro MATE-N-LOK系列,具有右角式安装设计,适合线对板连接应用。该端子座具备四位置、中心线间距为3毫米(.118英寸)的特点,并且采用全封闭结构。这些特性使其适用于各种电子设备,特别是在空间有限但需要高度可靠连接的应用场合。

    技术参数


    - 型号: 2-1445054-4
    - 安装方式: PCB板端式,直角安装
    - 连接系统: 线对板连接
    - 位置数: 4个
    - 中心线间距: 3 mm [0.118 in]
    - 材质: 高温尼龙材料外壳
    - 电镀: 锡镀层
    - 工作电压: 250 VAC
    - 电流承载能力: 最大5A
    - 工作温度范围: -40°C 至 105°C
    - 包装数量: 每包210个
    - 兼容标准: 符合UL认证,UL 94V-0阻燃等级,GWT 750°C无焰光测试

    产品特点和优势


    1. 高可靠性: 采用全封闭结构设计,确保连接稳定,抗干扰能力强。
    2. 易于焊接: 通过孔焊接,简化了安装过程,提高了制造效率。
    3. 宽广的工作温度范围: 能够适应极端环境,适合在各种苛刻条件下使用。
    4. 紧凑设计: 四位置,小尺寸设计使产品能够适应空间受限的应用场景。

    应用案例和使用建议


    应用场景: 该端子座广泛应用于电源管理系统、工业自动化设备、消费电子产品等领域。例如,在汽车电子系统中,它可作为发动机控制单元与传感器之间的连接件;在消费电子设备如笔记本电脑和平板电脑中,它用于内部电路板之间的连接。
    使用建议:
    - 在安装过程中,请确保按照正确的焊接工艺进行,以避免虚焊或焊点损坏。
    - 定期检查连接部位是否有松动或氧化现象,及时更换磨损严重的部件,以保证连接的可靠性和稳定性。

    兼容性和支持


    该端子座支持多种设备的连接,并且符合相关的行业标准。制造商提供了丰富的技术支持资源,包括在线文档、产品手册和技术咨询热线(+1 800 522 6752)。此外,通过TE官方网站可以获取更多产品信息和合规文档。

    常见问题与解决方案


    问题1: 连接时出现松动现象
    - 解决方案: 确认是否已正确焊接并且检查是否受热过量导致变形。
    问题2: 焊接后发现接触不良
    - 解决方案: 检查焊点是否有气泡或焊料不足的现象,并重新进行焊接。
    问题3: 端子座外观出现腐蚀
    - 解决方案: 确保连接区域清洁干燥,必要时使用防锈剂保护。

    总结和推荐


    综合评估: 该PCB端子座具有较高的可靠性和耐用性,特别适用于需要频繁连接和断开的应用场合。它还具有出色的兼容性,并且符合多项国际安全标准,使得其在多种应用环境中表现优异。
    推荐意见: 基于以上分析,我们强烈推荐使用此款端子座。其紧凑设计、高可靠性以及广泛的适用范围,使得它成为众多电子设备的理想选择。如果您正在寻找一款品质卓越且适用性强的连接器,此产品将是您的不二之选。

2-1445054-4参数

参数
针脚数 4pin
间距-配接 3mm
排数 1
排距 -
防护等级 -
类型 Header,Locking Ramp
触头镀层 - 配接
额定电流 5A
触头镀层厚度 - 配接 2.54μm
颜色 黑色
长*宽*高 16.14mm*3.86mm*8.92mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2-1445054-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1445054-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2-1445054-4 2-1445054-4数据手册

2-1445054-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
