917804-3

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY

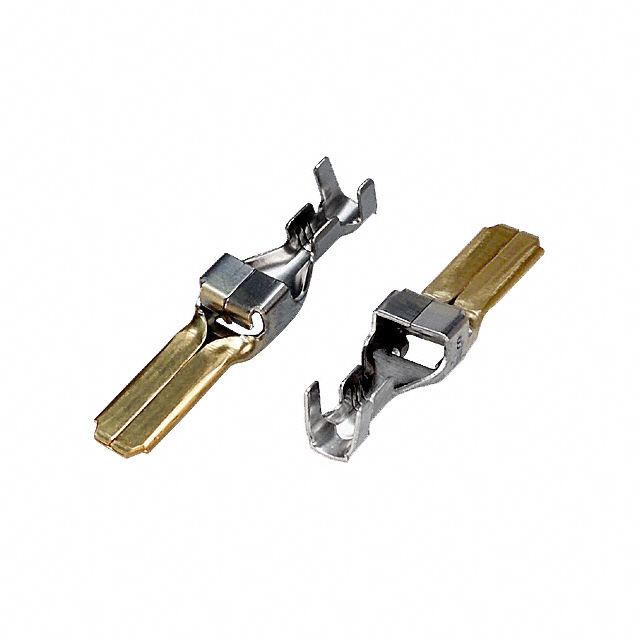

产品描述: TE Connectivity 镀金压接端子 公端子, Dynamic 5000系列, 最大2mm², 最小1.25mm²
供应商型号: JY-917804-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 917804-3

917804-3概述


    产品简介


    D-4000 系列 AMP 动态系列连接器
    D-4000 系列连接器属于线对板(Wire-to-Board)、线对板(Wire-to-Panel)和线对线(Wire-to-Wire)类型的连接器,适用于广泛的电气和电子产品中。这些连接器采用新的动态设计,以满足不同客户的需求。D-4000 系列的特点包括高达 20 安培的电流承载能力、优化的接触点布局以及增强的机械性能,使其能够在严苛的工作环境中可靠运行。

    技术参数


    - 工作电压:600 V (rms)
    - 额定电流:
    - 2 位置:24 A
    - 3 位置:23 A
    - 4 位置:22 A(使用 #12 AWG 导线)
    - 接触电阻:最大 10 mΩ
    - 耐压:2,500 V (1 分钟)
    - 操作温度范围:-55°C 至 +105°C
    - 适用导线规格:
    - 16 AWG:1.25 mm²
    - 14 AWG:2.20 mm²
    - 12 AWG:3.50 mm²
    - 10 AWG:5.50 mm²

    产品特点和优势


    - 高电流承载能力:使用 3 个位置的连接器可以实现高达 20 安培的电流。
    - 新设计的触点:每个触点具有四个接触点,提高了可靠性。
    - 体积利用率提高:相较于 D-3000 系列,D-4000 系列在相同体积内能提供更高的电流容量,增加了约 32% 的单位体积电流容量。
    - 多样化配置:提供 2 位、3 位和 4 位的不同配置,以及适用于多种应用场景的顺序针。

    应用案例和使用建议


    应用场景:
    - 伺服电机/伺服驱动器:D-4000 系列适用于伺服电机及其驱动器系统,确保稳定的电力传输和信号传递。
    - 工业自动化设备:可用于各种工业自动化设备,如控制面板、传感器接口等。
    使用建议:
    - 选择合适的工具:根据不同的应用需求,选择适合的手动工具或自动工具进行安装。
    - 注意绝缘尺寸范围:确保所选导线的绝缘直径符合规格要求,避免接触不良。

    兼容性和支持


    - 兼容性:D-4000 系列连接器可与其他标准电气设备和组件配合使用,广泛应用于不同场合。
    - 技术支持:Tyco Electronics 提供详细的技术文档和指导手册,帮助用户正确安装和维护连接器。

    常见问题与解决方案


    - 问题 1:如何正确插入导线?
    - 解决方案:按照产品手册提供的指导,确保导线绝缘层的长度合适,然后将导线插入指定位置,确保接触良好。

    - 问题 2:如何安全地移除连接器?
    - 解决方案:使用专用的拔出工具(如 Exctraction Tool),确保安全地移除连接器而不损坏内部结构。

    总结和推荐


    总结:
    D-4000 系列连接器以其高电流承载能力、优异的设计和可靠性在市场上表现出色。它适用于多种电气和电子应用,特别是在高电流需求的应用场景中表现突出。
    推荐:
    鉴于其卓越的性能和广泛的适用性,强烈推荐使用 D-4000 系列连接器。无论是工业自动化还是高端电子设备,这款连接器都能为用户提供稳定可靠的连接解决方案。

917804-3参数

参数
类型 Connector Power
线规 14-16 AWG
触头镀层
触头端接 压接
触头镀层厚度 760nm
长*宽*高 34.2mm(长度)*7.7mm(高度)
安装方式 压入式
零件状态 在售
包装方式 盒装,散装

917804-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

917804-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 917804-3 917804-3数据手册
