36934

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal (4/0)AWG Copper 56.03mm Tin Loose
供应商型号: N-36934
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 36934

36934概述


    产品简介

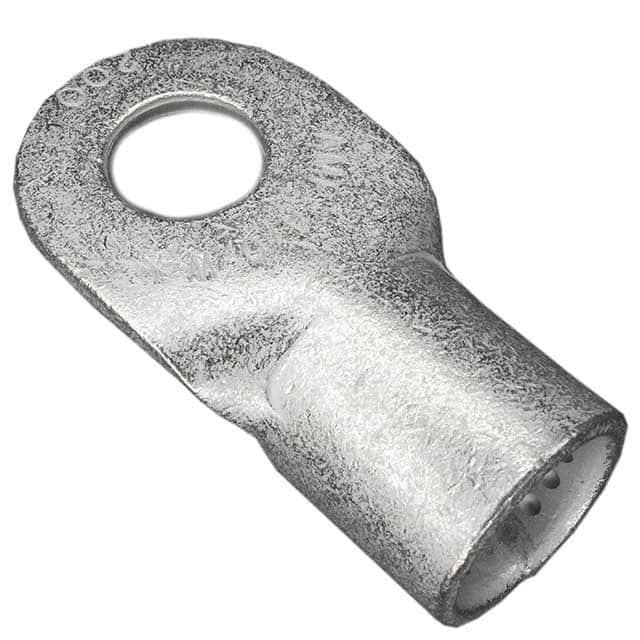

    36934 Closed Ring Tongue Terminal 是一款专为连接较大电线而设计的终端,主要应用于需要稳定可靠连接的场合,如工业控制、电力系统和大型机械设备等。该产品提供1/2英寸(M12)的安装孔径,并具有高强度和耐用性。

    技术参数


    - 产品型号: 36934 Closed Ring Tongue Terminal
    - 电线规格: 4/0 AWG (约190,000 - 231,100 CMA)
    - 安装孔径: 1/2英寸(M12),直径为13.08毫米(0.515英寸)
    - 舌片厚度: 2.6毫米(0.102英寸)
    - 产品长度: 56.03毫米(2.21英寸)
    - 封闭式管状接头: 封闭型接头,直线型安装
    - 终端镀层: 锡镀层
    - 工作温度范围: -170°C至338°F
    - 绝缘选项: 无绝缘
    - 包装数量: 每包50个
    - 重量: 51.493克

    产品特点和优势


    - 高强度与耐久性: 采用优质材料制造,确保长时间使用后的稳定性和可靠性。
    - 适用广泛: 适用于铜基材料电线,支持锡电镀。
    - 环境适应性: 能够在宽泛的工作温度范围内正常运行。
    - 兼容性强: 可以直接与多种设备接口无缝连接。
    - 认证齐全: 符合欧盟RoHS、ELV及中国RoHS 2等多项标准,满足环保要求。

    应用案例和使用建议


    应用案例
    36934 Closed Ring Tongue Terminal 常用于连接工业设备、电力系统的控制电路。例如,在风电场或变电站中,这种终端可以确保大电流传输的安全稳定。
    使用建议
    - 在安装前,务必检查电线规格是否符合产品要求,确保连接可靠。
    - 确保安装孔径与终端孔径匹配,以实现最佳固定效果。
    - 注意保持安装区域干燥清洁,防止因潮湿导致的短路风险。

    兼容性和支持


    36934 Closed Ring Tongue Terminal 支持各种常见的铜制电线,并且已通过多项国际安全认证。对于购买和使用过程中遇到的问题,可拨打客服热线 +1 800 522 6752 获取技术支持。此外,还可访问官方网站下载相关技术文档和CAD文件。

    常见问题与解决方案


    1. 问题: 安装时终端无法牢固固定。
    - 解决方案: 检查安装孔径是否准确匹配,确保电线插入深度足够。

    2. 问题: 连接处出现松动现象。
    - 解决方案: 重新进行压接操作,确保压接工具的压力适中。

    总结和推荐


    36934 Closed Ring Tongue Terminal 以其卓越的性能、广泛的适用范围和优良的品质,在众多工业应用中展现出极高的性价比。如果您需要一款高效可靠的终端连接器,强烈推荐选用这款产品。

36934参数

参数
长*宽*高 56.03mm*29.21mm*2.59mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

36934厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

36934数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 36934 36934数据手册

36934封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 8.1196 ¥ 69.0166
40+ $ 6.8186 ¥ 57.9581
85+ $ 6.3954 ¥ 54.3609
200+ $ 6.0792 ¥ 51.6732
250+ $ 5.7936 ¥ 49.2456
500+ $ 5.049 ¥ 42.9165
5000+ $ 3.417 ¥ 29.0445
15000+ $ 3.2844 ¥ 27.9174
库存: 26
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1035.24
直接购买
加入购物车
