770680-3

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: AMPSEAL 母端护套采用环境密封结构,并提供 8、14、23 和 35 种型腔排列方式。它们可使用尺寸为 1.3 mm 的端子(镀金端子可达 17 安培,镀锡端子可达 8 安培),并且采用集成锁闩进行插接。
供应商型号: ET-3792337
供应商: 海外现货
标准整包数: 1

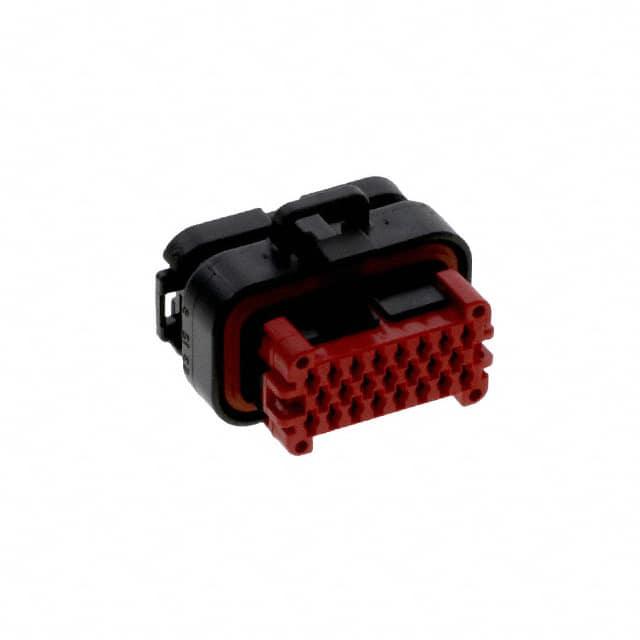

TE CONNECTIVITY 矩形连接器 - 外壳 770680-3

770680-3概述


    产品简介


    本产品是一款适用于汽车连接的插头,型号为770680-3,属于AMPSEAL系列。它是一种电线到板连接器,具备23个位置,中心线间距为4毫米(0.157英寸)。该插头具有密封功能,外壳材料为黑色,可用于电源应用并支持自由悬挂式的电缆安装。这种类型的连接器广泛应用于汽车工业以及其他需要高可靠性连接的应用领域。

    技术参数


    - 基本规格
    - 型号: 770680-3
    - 连接器类型: 插头(Plug)
    - 位置数量: 23
    - 中心线间距: 4毫米(0.157英寸)
    - 电气特性:
    - 操作电压: 250 VAC
    - 最大操作温度: 125°C(257°F)
    - 工作温度范围: -40°C至125°C(-40°F至257°F)
    - 防护等级: IP67, IP69K
    - 结构特性
    - 外壳材料: PBT
    - 接线角度: 180°
    - 接触方式: 插座型(Socket)
    - 终端类型: 电线和电缆端子(Wire & Cable)
    - 锁定机制: 集成在壳体中
    - 接线位置保障: 是
    - 防拉伸保护: 通过附件添加
    - 尺寸
    - 高度: 34.6毫米(1.362英寸)
    - 宽度: 33.6毫米(1.323英寸)
    - 长度: 47.4毫米(1.866英寸)

    产品特点和优势


    这款AMPSEAL插头具备以下显著特点和优势:
    - 密封性:具有良好的密封功能,适用于恶劣的工作环境。
    - 耐温性:可承受-40°C至125°C的工作温度范围,适合各种极端条件。
    - 机械强度:采用高强度材料(如PBT)制造,提高抗冲击能力。
    - 可靠性:集成锁定机制确保连接可靠,且防拉伸保护功能进一步提升了其安全性。

    应用案例和使用建议


    该连接器适用于多种汽车及工业应用。例如,在汽车内部,它可以用于连接电池和电机系统,提供稳定的电力供应。在使用时,建议确保连接稳固无误,并根据实际应用环境选择适当的附件,以确保最佳性能和使用寿命。

    兼容性和支持


    - 兼容零件:产品与TE的多个零件兼容,例如终端、封套、防拉伸装置等。具体兼容件如下:
    - TE Part #1011-259-0305-V2: DT BACKSHELL 180 3way plug strain relief
    - TE Part #42100-1: FF 250 REC 18-14AWG BR
    - TE Part #770520-1: AMPSEAL TERMINAL TIN PLATE 16-20AWG WIRE
    厂商提供了详尽的技术支持,可通过电话 +1 800 522 6752 获得帮助。此外,还可以访问TE官网获取更多产品文档和技术资料。

    常见问题与解决方案


    1. 问题: 连接不稳定。
    - 解决方案: 检查锁定机制是否正确安装,确保所有部件都紧固到位。
    2. 问题: 密封失效。
    - 解决方案: 更换封套或检查是否有物理损坏。
    3. 问题: 接触不良。
    - 解决方案: 确保接触面清洁,重新插拔以重新建立连接。

    总结和推荐


    综上所述,770680-3型号的AMPSEAL插头具备优良的电气性能和耐用性,适用于各种苛刻环境下的连接需求。它的密封性能和宽泛的工作温度范围使其在众多应用场景中表现出色。因此,强烈推荐给需要高可靠性连接解决方案的专业人士和企业使用。

770680-3参数

参数
触头类型 Female Socket
紧固类型 -
排数 3
触头端接 压接
针脚数 23pin
类型 Latch Lock,Plug
颜色 黑色
长*宽*高 47.4mm*33.6mm*34.6mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

770680-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

770680-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 770680-3 770680-3数据手册
