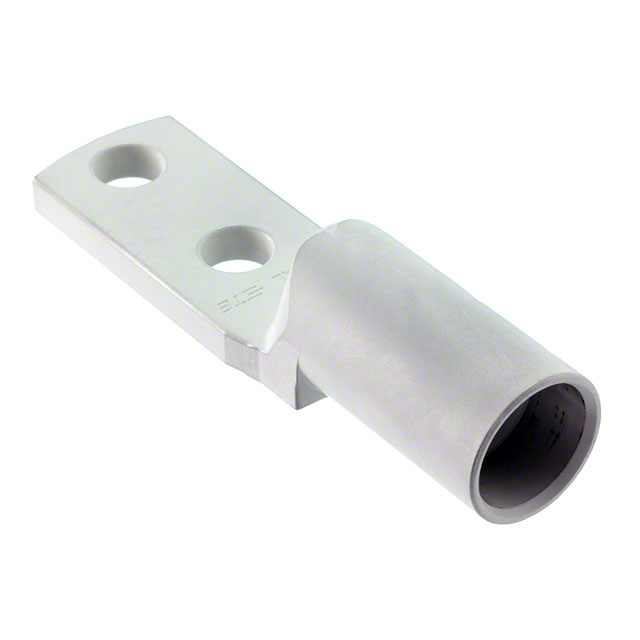

2102580-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Terminal (1/0)AWG Brass 86.1mm Tin Over Nickel Box
供应商型号: A123715-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 2102580-1

2102580-1概述

    电子元器件技术手册:COPALUM Lite Sealed Terminals and Splices

    产品简介


    COPALUM Lite Sealed Terminals and Splices是由TE Connectivity(TE)开发的高效、可靠的连接终端。它采用了经过30年验证的干式压接技术,特别适用于商用航空航天行业。该产品设计轻巧,具有优异的性能和多种连接选项,适用于航空、国防和海洋等多个领域。

    技术参数


    COPALUM Lite Sealed Terminals and Splices的主要技术参数如下:
    | 规格项 | 参数 |

    | 重量 | 比铜终端轻60%,比锻造铝终端轻53% |
    | 电气特性 | 单步压接用于导体终止和防水线密封 |
    | 压接拉力强度 | 双孔端子最小压接拉力为375磅(1668牛) |
    | 温度等级 | 175°C |
    | 密封压接压力 | 80 psi |
    | 盐雾测试 | 500小时 |

    产品特点和优势


    - 轻量化设计:通过采用铝合金、优化壁厚和短压接管长度,使得产品重量显著减少。
    - 高效可靠:单步压接技术同时完成导体终止和防水线密封,避免了二次压接的需要。
    - 干式压接技术:无油润滑剂的干式压接,提供更长久的无氧化连接。
    - 灵活性:提供单孔和双孔端子,适应不同电缆结构的需求。

    应用案例和使用建议


    - 应用案例:适用于商业飞机、无人飞行器、主电源馈线和接地系统。
    - 使用建议:在安装过程中,确保压接工具和电力单元的兼容性,以确保最佳性能。对于复杂的应用场景,可以咨询TE的技术支持团队,获取定制化配置方案。

    兼容性和支持


    - 兼容性:COPALUM Lite Sealed Terminals and Splices可与多种标准电缆相兼容,包括BMS 13-60、BMS 13-78、ABS0949 (AD)、ASNE0438 (YV) 和MIL-SPEC等。
    - 支持服务:TE Connectivity提供全面的技术支持,包括定制配置、安装指导和技术文档。

    常见问题与解决方案


    1. 问题:如何确保压接过程中的密封性能?
    - 解决方案:确保按照制造商推荐的工具和操作步骤进行压接,避免压接时出现空气泡或其他缺陷。

    2. 问题:如果在盐雾环境中长期使用,性能是否会受到影响?
    - 解决方案:产品经过500小时的盐雾测试,证明其在高湿度环境下仍能保持稳定性能。但长期使用中仍需定期检查以确保无腐蚀发生。

    总结和推荐


    COPALUM Lite Sealed Terminals and Splices是一款高性能、轻量化的连接终端产品,非常适合在航空航天及其他苛刻环境中使用。其独特的干式压接技术和单步压接工艺显著提高了可靠性,并且在重量上具有明显的优势。强烈推荐该产品给那些需要高性能、轻量化终端连接解决方案的应用领域。
    如需更多详细信息或技术支持,请访问TE Connectivity官方网站或联系当地的销售代表。

2102580-1参数

参数
长*宽*高 86.1mm*20.5mm*20.49mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

2102580-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2102580-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 2102580-1 2102580-1数据手册

2102580-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 474.0632 ¥ 3967.3164
15+ $ 397.8263 ¥ 3329.3092
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3967.31
