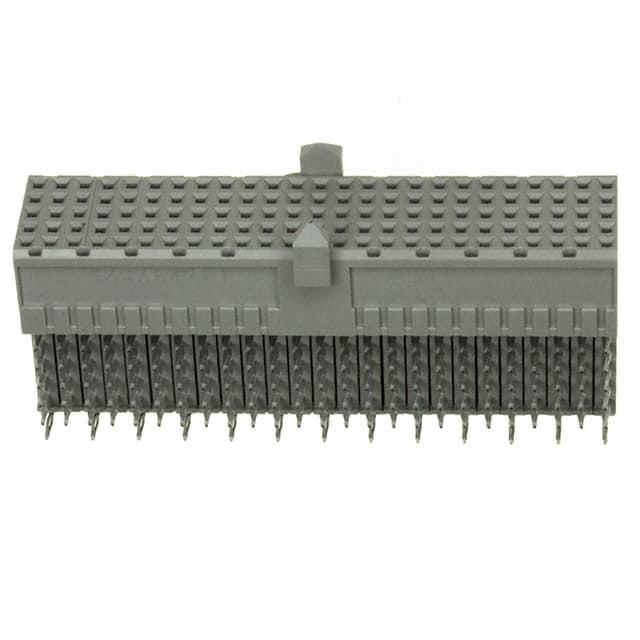

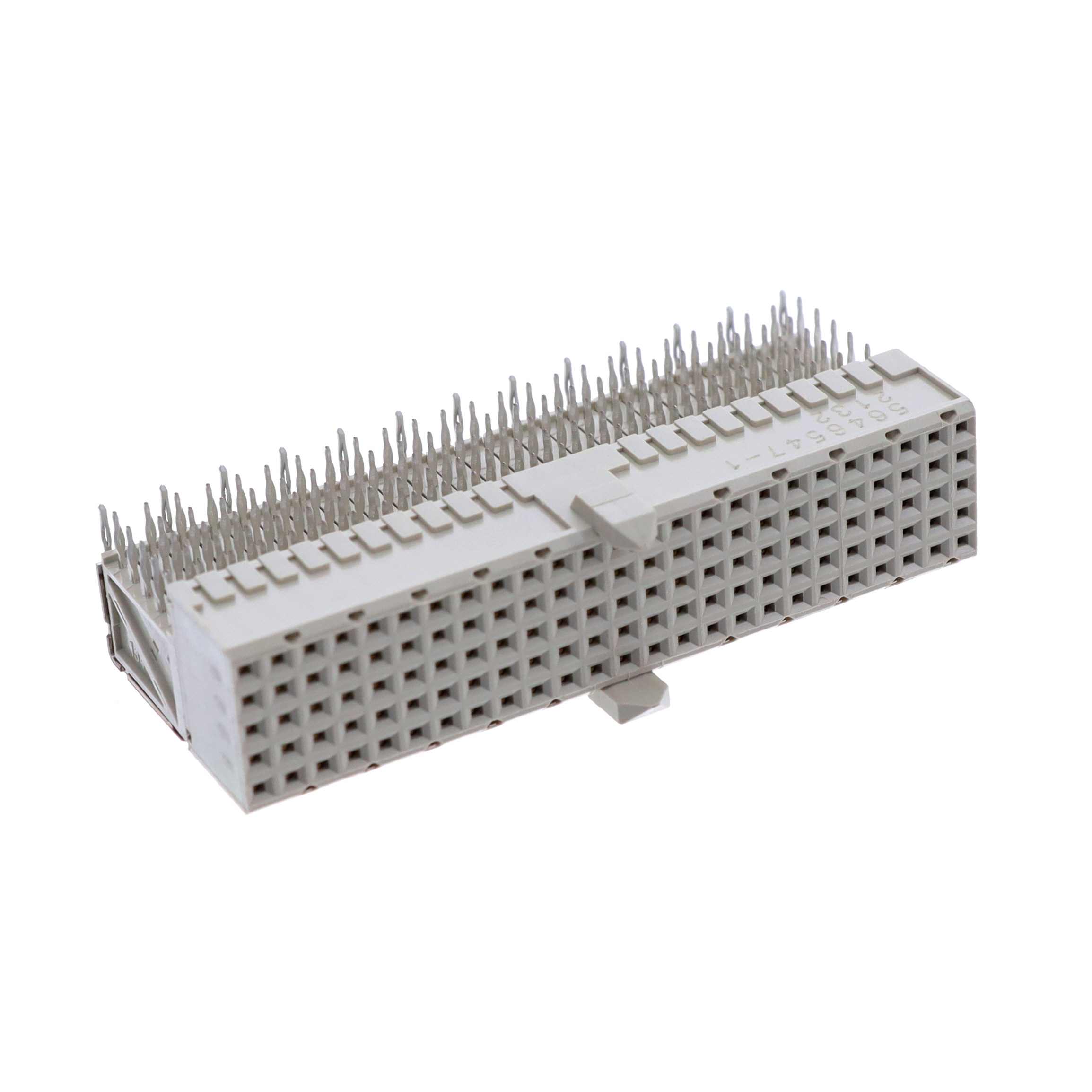

5646547-1

厂牌: TE CONNECTIVITY
产品描述: Z-PACK 硬公制背板插座连接器,中心线间距为 2mm,采用直角 PCB 安装方向。可在传统背板共面结构中使用,数据速率 ≤1 Gbps,工作温度范围为 -55–125℃。
供应商型号: N-5646547-1
供应商: 云汉优选
标准整包数: 10
TE CONNECTIVITY 背板连接器 - Hard Metric/标准 5646547-1

5646547-1概述

    # 电子元器件产品技术手册:Z-PACK 2mm HM PCB Mount Receptacle

    产品简介


    Z-PACK 2mm HM PCB Mount Receptacle是一种用于高密度背板连接的应用产品。该产品专为板对板连接设计,采用传统背板架构和共面布局,适用于数据传输速率高达1 Gb/s的场景。其独特的机械设计使其在紧凑的空间内实现高效的数据传输。主要应用于通信设备、服务器、存储系统和工业控制等领域。

    技术参数


    以下是Z-PACK 2mm HM PCB Mount Receptacle的技术规格及性能参数:
    - 产品类型: PCB Mount Receptacle
    - 最大数据传输速率: ≤1 Gb/s
    - 针脚数量: 125(25列5行)
    - 中心线间距: 2 mm (0.078 in)
    - 接触电阻: ≤10 mΩ
    - 电流承载能力: 1.5 A(每针脚)
    - 工作温度范围: -55 – 125°C (-67 – 257°F)
    - 电气特性: 支持1 Gb/s以下的数据传输,信号版本为标准型
    - 封装方式: PCB板式安装,右角度安装
    - 接口类型: 2mm HM背板接口
    - 材料: 接触部分基材为磷青铜,表面镀金;主体材料为增强聚酯
    - 尺寸: 背板模块长度为49.9 mm
    - 防潮等级: UL 94V-0
    - 封装: 管装包装,每管10个

    产品特点和优势


    Z-PACK 2mm HM PCB Mount Receptacle具有以下几个显著特点和优势:
    - 高可靠性: 通过UL 94V-0认证,确保在严苛环境下具有良好的阻燃性能。
    - 高效数据传输: 数据传输速率达到1 Gb/s,满足现代高速数据传输需求。
    - 易于安装: 采用右角度板式安装设计,便于在PCB上快速安装和焊接。
    - 环境适应性强: 能够承受-55°C到125°C的工作温度范围,适用于各种恶劣环境。

    应用案例和使用建议


    应用案例
    - 通信设备: 在路由器、交换机等设备中作为板对板连接使用,提供稳定的数据传输。
    - 服务器: 用于服务器内部的板级连接,提高系统整体的数据处理能力和稳定性。
    - 存储系统: 在硬盘阵列和其他存储设备中,提供高效的板级互联。
    使用建议
    - 布局规划: 在电路板设计时,考虑到背板连接器的布局和间距,确保各模块之间的布线顺畅。
    - 焊接工艺: 确保焊点质量良好,避免因焊接不良导致的连接失效。
    - 散热管理: 在高负载情况下,需考虑有效的散热措施,以保持连接器的正常工作温度。

    兼容性和支持


    - 兼容性: Z-PACK 2mm HM PCB Mount Receptacle可与多种TE Connectivity其他产品系列的配件兼容,如插入工具和插座组件。
    - 技术支持: 有任何技术问题,可通过电话+1 800 522 6752联系技术支持团队,获取及时的帮助和指导。

    常见问题与解决方案


    1. 问题: 连接不稳定,数据传输中断。
    - 解决方案: 检查焊点是否牢靠,确保焊接工艺符合要求。
    2. 问题: 插拔力过大。
    - 解决方案: 确认插头与插座型号匹配,必要时更换合适的连接组件。
    3. 问题: 传输速率低。
    - 解决方案: 检查数据线缆和PCB走线的设计,确保信号完整性。

    总结和推荐


    Z-PACK 2mm HM PCB Mount Receptacle是一款高性能的背板连接器,适用于多种高密度、高速数据传输的应用场景。其卓越的电气特性和可靠的操作性能使其在市场上具有很强的竞争力。总体而言,推荐使用这款连接器以满足各类通信设备和工业控制系统的需求。如果您正在寻找一种能够高效、可靠地完成板级连接的产品,Z-PACK 2mm HM PCB Mount Receptacle无疑是一个值得考虑的选择。

5646547-1参数

参数
长*宽*高 49.95mm(长度)
安装方式 板安装,边缘安装,通孔安装
零件状态 在售
包装方式 管装
