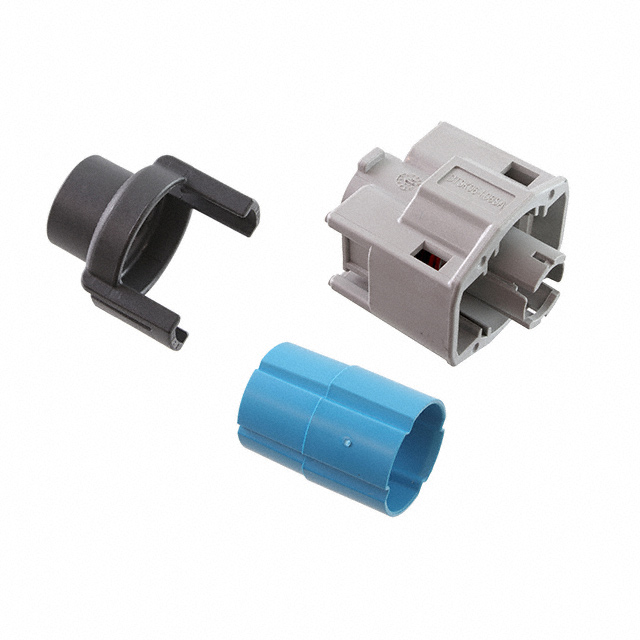

DTSK06-1-08SA

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 1(Power) 导线安装,自由悬挂,通孔安装
供应商型号: 1734-1956-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 汽车连接器 DTSK06-1-08SA

DTSK06-1-08SA概述

    DTSK06-1-08SA Housing for Female Terminals 技术手册解析

    1. 产品简介


    DTSK06-1-08SA 是一款由 Deutsch 设计和生产的电子元器件,属于线对线连接器系列。该产品主要用于电源传输,可应用于汽车、工业设备等多个领域。它是一个单位置、密封式的住房(housing),用于连接电线和电缆,并具备良好的电气特性和机械强度。

    2. 技术参数


    - Mating Pin Diameter: 8 mm (0.315 in)
    - Connector Type: Housing for Female Terminals
    - Number of Positions: 1
    - Connector Shape: 矩形
    - Body Features: 180° 弯曲角度出口
    - Operating Voltage: 250 VAC
    - Nominal Voltage Architecture: 250 V
    - Contact Size: Size 8
    - Contact Current Rating (Max): 150 A
    - Connector Mounting Type: 电缆悬垂式安装
    - Dimensions:
    - 连接器高度:32.5 mm (1.28 in)
    - 产品宽度:39.6 mm (1.559 in)
    - 产品长度:36.49 mm (1.437 in)
    - Compatible Insulation Diameter Range: 8.17 – 9.66 mm, 9.49 – 10.52 mm, 10.59 – 11.59 mm (0.322 – 0.38 in, 0.374 – 0.414 in, 0.417 – 0.456 in)
    - Operating Temperature Range: -55 – 125°C (-67 – 257°F)
    - Degree of Protection: IP68, IP6K9K

    3. 产品特点和优势


    DTSK06-1-08SA 具有多项独特功能和优势:
    - 密封式设计:提供优异的防尘防水保护,增强可靠性。
    - 高电流承载能力:最大接触电流可达150 A,适合大功率应用。
    - 多角度弯折:180° 的电缆出口角度提供了更好的灵活性和适用性。
    - 耐高温:可在极端温度条件下正常工作(最高达125°C)。
    - 混合连接器系统:支持多种规格的电线和电缆,增强了多功能性。

    4. 应用案例和使用建议


    应用案例:
    - 汽车工业:广泛应用于汽车内部和外部的各种线束连接。
    - 工业自动化:适用于需要高稳定性和高电流传输的应用场景。
    使用建议:
    - 在安装过程中,确保所有连接部位完全密封,以防止水分和灰尘侵入。
    - 使用适当的工具进行压接操作,确保连接器和电缆之间良好的电气连接。
    - 定期检查连接器的状况,确保长期可靠运行。

    5. 兼容性和支持


    兼容性:
    - 其他 Deutsch 连接器配件:如 PCB 插座和端子、密封塞、应力释放套件等。
    - 标准接口:兼容其他标准规格的电线和电缆。
    支持和服务:
    - 技术支持电话:+1 800 522 6752
    - 在线文档:访问产品页面获取更多合规性和文档资料。

    6. 常见问题与解决方案


    常见问题:
    - 如何确认正确的电缆尺寸?
    - 解决方案:检查“兼容绝缘直径范围”以确保选择合适的电缆尺寸。

    - 在低温环境下如何保证连接可靠性?
    - 解决方案:尽管设计可在-55°C的低温下工作,但在极端低温环境下建议额外测试连接器的可靠性和性能。

    7. 总结和推荐


    总结:
    DTSK06-1-08SA 是一款专为高电流传输和恶劣环境设计的线对线连接器。它的独特密封结构、高电流承载能力和广泛的温度适应性使其成为许多关键应用的理想选择。
    推荐:
    我们强烈推荐 DTSK06-1-08SA 连接器用于需要高可靠性和高性能的应用场景,尤其是在汽车和工业自动化领域。其卓越的设计和制造质量保证了长时间的使用寿命和高效率的工作表现。

DTSK06-1-08SA参数

参数
排数 -
间距 -
针脚数 1(Power)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

DTSK06-1-08SA厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

DTSK06-1-08SA数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY DTSK06-1-08SA DTSK06-1-08SA数据手册

DTSK06-1-08SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
