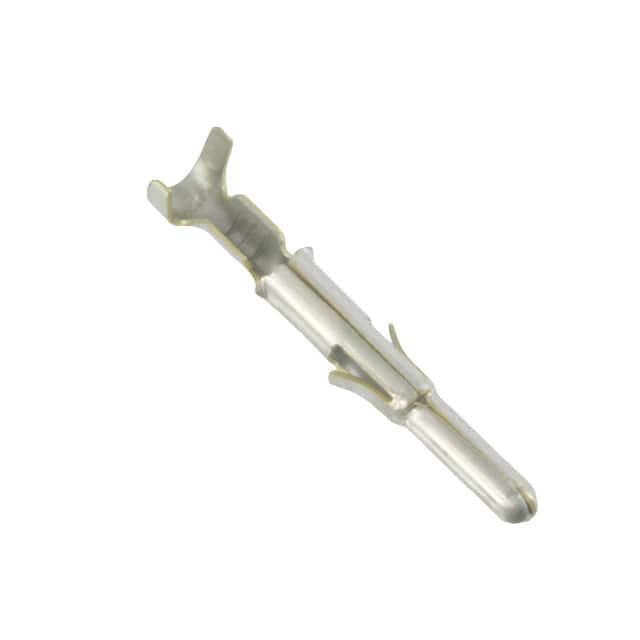

770210-1

产品分类: 多用途触头
厂牌: TE CONNECTIVITY
产品描述: Contact PIN Crimp ST Cable Mount T/R
供应商型号: 770210-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 多用途触头 770210-1

770210-1概述


    产品简介


    本电子元器件是一款高性能的 Pin Contact(针接触器),主要用于电源连接应用。该产品具有600 VAC的工作电压,适用于工业和消费电子等多种应用场景。它采用预镀锡处理,并通过锁定卡扣方式确保接触稳定。此产品特别适合于24到18 AWG(美国线规)的电线尺寸,且兼容0.2至0.82平方毫米的导线截面。

    技术参数


    - 工作电压: 600 VAC
    - 电线尺寸: 24 - 18 AWG
    - 导线截面: 0.2 - 0.82 mm²
    - 焊接方法: 压接(Crimp)
    - 基础材料: 黄铜(Brass)
    - 最大电流承载能力: 19 A
    - 耐温范围: -55°C 至 125°C
    - 认证标准: CSA, UL, VDE
    - 环保合规: 符合RoHS、ELV和REACH指令
    - 插针直径: 2.13 mm (0.084 in)

    产品特点和优势


    - 稳定的连接:锁定卡扣设计确保接触稳定,不易脱落。
    - 高电流承载能力:最大可承受19 A电流,适合多种电源连接应用。
    - 广泛的应用温度范围:能在极端环境下保持稳定性能,适应更广泛的使用场景。
    - 符合多项认证标准:满足行业规范,提升产品质量和可靠性。
    - 环保材料:低卤素,不含BFR/CFR/PVC,确保安全无害。

    应用案例和使用建议


    应用案例:
    此针接触器常用于工业自动化设备、太阳能系统和家用电器等领域,因其能够提供稳定的电力传输。
    使用建议:
    1. 选择合适的电线:确保电线尺寸和材质与产品规格相匹配,避免过载。
    2. 正确压接:确保压接工具的正确使用,以保证良好的电接触性能。
    3. 安装环境:尽量避免暴露在极端温度下,减少外界环境因素对产品性能的影响。

    兼容性和支持


    - 兼容性:此针接触器与各种型号的TE CONNECTIVITY MATE-N-LOK插座兼容,形成完整的连接解决方案。
    - 技术支持:如需技术支持,请拨打 +1 800 522 6752 获取帮助。厂家提供详细的文档资料和在线技术支持,确保用户能快速解决问题。

    常见问题与解决方案


    - 问题1:接触不良或信号丢失。
    - 解决办法:检查电线压接是否牢固,确保压接质量。
    - 问题2:接触器温度过高。
    - 解决办法:检查是否超负荷运行,确保工作环境温度在合理范围内。
    - 问题3:产品无法安装。
    - 解决办法:参考产品说明书中的安装步骤,或联系客服获取帮助。

    总结和推荐


    综上所述,这款TE CONNECTIVITY的770210-1 Pin Contact凭借其稳定的连接能力、广泛的适用范围和环保的材料特性,成为众多应用场合的理想选择。无论是工业自动化还是家用电器,该产品都能提供可靠的支持。鉴于其优秀的性能和广泛的应用前景,强烈推荐在相关项目中使用此产品。对于任何技术问题或支持需求,厂商提供了全面的服务保障,使用户能够放心使用。

770210-1参数

参数
安装方式 压入式
零件状态 在售
包装方式 卷带包装,袋装

770210-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

770210-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 多用途触头 TE CONNECTIVITY 770210-1 770210-1数据手册

770210-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.1366
2500+ ¥ 0.113
5000+ ¥ 0.0991
库存: 4500
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 0.13
